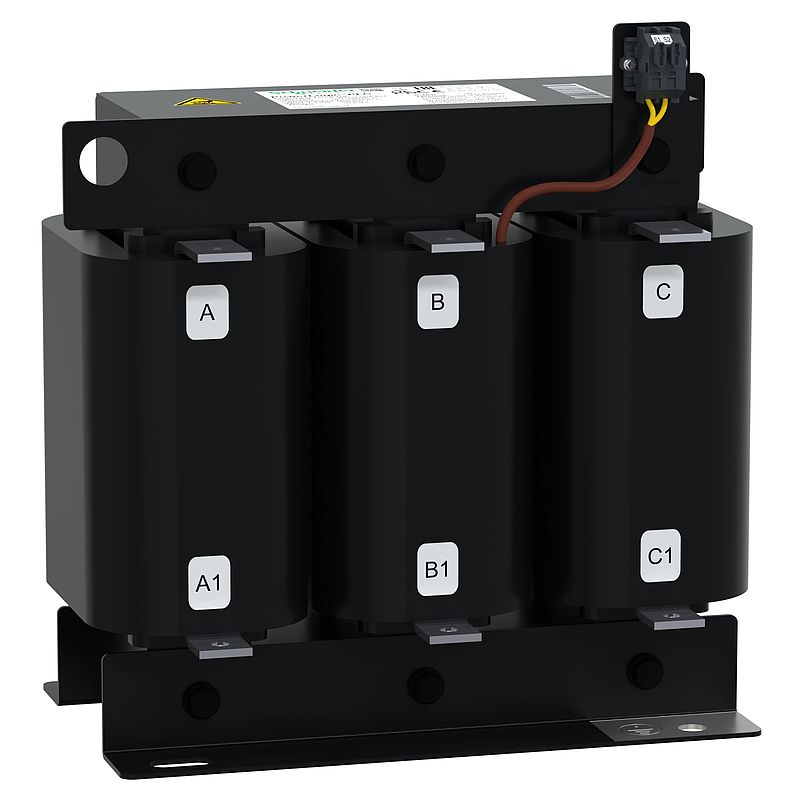

Filterkreisdrossel, PowerLogic PFC, 50kvar, 135Hz, (2,7), 14%, 50Hz, 400V
LVR14500A40T
Materialpreisgruppe
: DL
1.178,00 €
EAN Code: 3606480541490
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Technical Drawing
|
Download |
|
Catalog
|
Download |
|
CAD
|
Download |
|
Declaration of conformity
|
Download |
|
Instruction sheet
|
Download |
|
Certificate
|
Download |
|
Environmental Disclosure
|
Download |
Dieses Produkt ist kompatibel mit
Hauptfunktionen: Kompatible Produkte
Hauptfunktionen (4)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | PowerLogic |
| Kurzbezeichnung des Geräts | DR |
| Produkt- oder Komponententyp | Verstimmte Drosselspule |
| Netzwerkfrequenz | 50 Hz |
| Blindleistungsangabe | 50 kvar für 400 V AC 50 Hz |
| Netzspannung | 400 V AC 50 Hz |
| Einstellreihenfolge | 2,7 - 135 Hz - 14 % - 50 Hz | Zusatzmerkmale |
| Leistungsverluste (max) | 400 W |
| Induktanzwert | 1,598 mH |
| Induktivitätstoleranz | - 5 % bis 5 % pro Phase |
| Grundnennstrom | 72,2 A |
| Effektivwert des Stroms | 73,6 A |
| elektrische Isolationsklasse | Klasse H |
| [Ui] Bemessungs-Isolationsspannung | 1,1 kV |
| Dielektrische Prüfspannung | 4 kV 50 Hz 1 Minute |
| [Imp] Max. Dauerstrom | 1,12 x I1 |
| Oberschwingungsstromspektrum | 5,5 % x I3 10,7 % x I5 5,3 % x I7 2,1 % x I11 |
| Dynamischer Haltestrom | 2,2 x Isc |
| [Ith] Konventioneller thermischer Strom in freier Luft | 2 A bei 250 V AC 50 Hz |
| Installationstyp | Innenmontage |
| Kühlungstyp | Erzwungene Konvektion |
| Anschlüsse - Klemmen | Polklemme |
| Befestigungsmitte | 200 x 125 mm |
| Höhe | 270 mm |
| Breite | 260 mm |
| Tiefe | 200 mm |
| Produktgewicht | 33 kg | Montage |
| Normen | IEC 60068 |
| Schutzart (IP) | IP00 |
| Betriebshöhe | <= 2.000 m |
| Umgebungstemperatur bei Betrieb | 0…55 °C bei <lt/>= 1.000 m 0…50 °C bei > 1.000 - 2.000 m |
| Durchschnittliche Umgebungslufttemperatur für den Betrieb | 50°C bei <lt/>= 1.000 m (Durchschnitt über 24 Stunden) 40°C bei <lt/>= 1.000 m (Durchschnitt über 1 Jahr) 45°C bei > 1.000 - 2.000 m (Durchschnitt über 24 Stunden) 35°C bei > 1.000 - 2.000 m (Durchschnitt über 1 Jahr) |
| Klimafestigkeit | Relative Luftfeuchtigkeit: 20 - 80 % Salznebel (400 V/50 Hz) : 250 Stunden |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 40,0 kg |
| VPE 1 Höhe | 46,0 cm |
| VPE 1 Breite | 40,0 cm |
| VPE 1 Länge | 60,0 cm |
| VPE 2 Art | P06 |
| VPE 2 Menge | 2 |
| VPE 2 Gewicht | 88,5 kg |
| VPE 2 Höhe | 50,0 cm |
| VPE 2 Breite | 80,0 cm |
| VPE 2 Länge | 60,0 cm | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Frei von REACh-SVHC | Ja |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | Ja |
| CO2-Bilanz (kg CO2 eq.) | 9721 |
| Total lifecycle Carbon footprint | 9 721 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 222.51876914438137 |
| CO₂-Fußabdruck der Herstellungsphase [A1 bis A3] | 223 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 29.786286899631488 |
| CO₂-Fußabdruck der Distributionsphase [A4] | 30 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 4.6970156489573665 |
| CO₂-Fußabdruck der Installationsphase [A5] | 5 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 9390.53181708332 |
| CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6] | 9 391 kg CO2 eq. |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 73.58291733826853 |
| CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4] | 74 kg CO2 eq. |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| Recyclingfähigkeitspotential in % | 1 |
| EU-RoHS-Richtlinie | https://download.se.com/files?p_Doc_Ref=LVR14500A40T_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.se.com/files?p_Doc_Ref=LVR14500A40T_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
