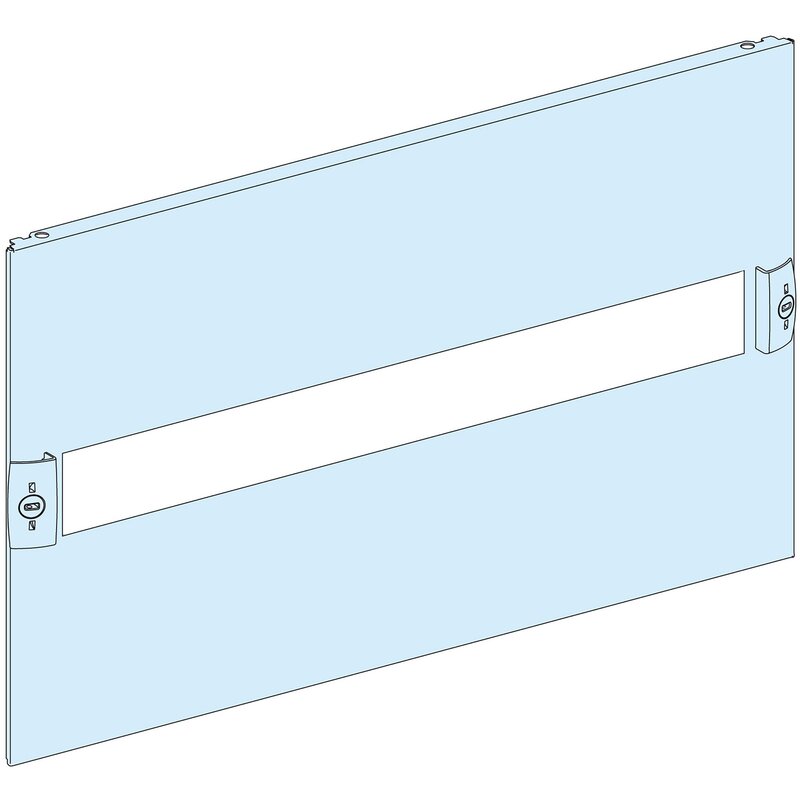

PrismaSeT-P, Frontplatte, mit 45mm Ausschnitt,1-reihig,Breite=650mm,Höhe=4Module,Sonderfarbe struktur
LVS03204AX
Materialpreisgruppe
: DF
ProduktdatenblattSpezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | PrismaSeT |
| Baureihe | PrismaSeT G PrismaSeT P |
| Produkt- oder Komponententyp | Blende |
| Zubehör / Teilekategorie | Installationszubehör |
| Kompatible Produktfamilie | PrismaSeT PrismaSeT G Gehäuse PrismaSeT PrismaSeT P Schaltfeld PrismaSeT PrismaSeT Pack 250 Gehäuse |
| Typ der Frontplatte | Ausschnitt Modular |
| Installiertes Gerät | Acti 9: fest modulares Gerät Multi 9: fest modulares Gerät Vigilohm: IM20 Vigilohm: IM20H ComPacT: fest INS100 - Steuerung: direkter Front-Drehgriff - vertikal Installation ComPacT: fest INS125 - Steuerung: direkter Front-Drehgriff - vertikal Installation ComPacT: fest INS160 - Steuerung: direkter Front-Drehgriff - vertikal Installation ComPacT: fest INS40 - Steuerung: direkter Front-Drehgriff - vertikal Installation ComPacT: fest INS63 - Steuerung: direkter Front-Drehgriff - vertikal Installation Vigilohm: IM10 Vigilohm: IM10H |
| Beschreibung der Pole | 1 x 3P: modulare Schiene Stütze: INS100 vertikal Installation 1 x 4P: modulare Schiene Stütze: INS100 vertikal Installation 1 x 3P: modulare Schiene Stütze: INS125 vertikal Installation 1 x 4P: modulare Schiene Stütze: INS125 vertikal Installation 1 x 3P: modulare Schiene Stütze: INS160 vertikal Installation 1 x 4P: modulare Schiene Stütze: INS160 vertikal Installation 1 x 3P: modulare Schiene Stütze: INS40 vertikal Installation 1 x 4P: modulare Schiene Stütze: INS40 vertikal Installation 1 x 3P: modulare Schiene Stütze: INS63 vertikal Installation 1 x 4P: modulare Schiene Stütze: INS63 vertikal Installation |
Zusatzmerkmale |
| Gehäuse-/Schaltschrankbeschreibung | Bodenstehendes Gehäuse - Breite 600 mm Wandmontiertes Gehäuse - Breite 600 mm Schaltfeld - Breite 650 mm Tiefe 400 mm Paketgehäuse - Breite 555 mm Paketgehäuse - Breite 600 mm |
| Anschlussposition | Direktverbindung |
| 9-mm-Raster | 48 |
| Anzahl der 18-mm-Module pro Reihe | 24 |
| Anzahl der vertikalen Module (50 mm) | 4 |
| Normen | IEC 61439-2 IEC 61439-1 |
| Produktzertifizierungen | ASTA |
| Material | Stahl |
| Oberflächenbeschaffenheit | Coarse textured painting |
| Beschichtung | Elektrophorsesbehandlung und heiß-polimerisiertes Polyester-Epoxy-Pulver |
| Farbe | Mehrfarbig (RAL) |
| Höhe | 200 mm |
| Breite | 500 mm |
| Produktgewicht | 0,72 kg |
| Menge pro Satz | Satz à 1 Stück |
| Funktionseinheit | 650 mm 400 mm PrismaSeT P Schaltfeld Vigilohm 4 4 600 mm PrismaSeT G bodenstehendes Gehäuse ComPacT INS100 fest direkter Front-Drehgriff vertikal 3P 1 direkt 4 600 mm PrismaSeT G wandmontiertes Gehäuse ComPacT INS100 fest direkter Front-Drehgriff vertikal 3P 1 direkt 4 600 mm PrismaSeT G bodenstehendes Gehäuse ComPacT INS100 fest direkter Front-Drehgriff vertikal 4P 1 direkt 4 600 mm PrismaSeT G wandmontiertes Gehäuse ComPacT INS100 fest direkter Front-Drehgriff vertikal 4P 1 direkt 4 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT INS100 fest direkter Front-Drehgriff vertikal 3P 1 direkt 4 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT INS100 fest direkter Front-Drehgriff vertikal 4P 1 direkt 4 600 mm PrismaSeT G bodenstehendes Gehäuse ComPacT INS125 fest direkter Front-Drehgriff vertikal 3P 1 direkt 4 600 mm PrismaSeT G wandmontiertes Gehäuse ComPacT INS125 fest direkter Front-Drehgriff vertikal 3P 1 direkt 4 600 mm PrismaSeT G bodenstehendes Gehäuse ComPacT INS125 fest direkter Front-Drehgriff vertikal 4P 1 direkt 4 600 mm PrismaSeT G wandmontiertes Gehäuse ComPacT INS125 fest direkter Front-Drehgriff vertikal 4P 1 direkt 4 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT INS125 fest direkter Front-Drehgriff vertikal 3P 1 direkt 4 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT INS125 fest direkter Front-Drehgriff vertikal 4P 1 direkt 4 600 mm PrismaSeT G bodenstehendes Gehäuse ComPacT INS160 fest direkter Front-Drehgriff vertikal 3P 1 direkt 4 600 mm PrismaSeT G wandmontiertes Gehäuse ComPacT INS160 fest direkter Front-Drehgriff vertikal 3P 1 direkt 4 600 mm PrismaSeT G bodenstehendes Gehäuse ComPacT INS160 fest direkter Front-Drehgriff vertikal 4P 1 direkt 4 600 mm PrismaSeT G wandmontiertes Gehäuse ComPacT INS160 fest direkter Front-Drehgriff vertikal 4P 1 direkt 4 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT INS160 fest direkter Front-Drehgriff vertikal 3P 1 direkt 4 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT INS160 fest direkter Front-Drehgriff vertikal 4P 1 direkt 4 600 mm PrismaSeT G bodenstehendes Gehäuse ComPacT INS40 fest direkter Front-Drehgriff vertikal 3P 1 direkt 4 600 mm PrismaSeT G wandmontiertes Gehäuse ComPacT INS40 fest direkter Front-Drehgriff vertikal 3P 1 direkt 4 600 mm PrismaSeT G bodenstehendes Gehäuse ComPacT INS40 fest direkter Front-Drehgriff vertikal 4P 1 direkt 4 600 mm PrismaSeT G wandmontiertes Gehäuse ComPacT INS40 fest direkter Front-Drehgriff vertikal 4P 1 direkt 4 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT INS40 fest direkter Front-Drehgriff vertikal 3P 1 direkt 4 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT INS40 fest direkter Front-Drehgriff vertikal 4P 1 direkt 4 600 mm PrismaSeT G bodenstehendes Gehäuse ComPacT INS63 fest direkter Front-Drehgriff vertikal 3P 1 direkt 4 600 mm PrismaSeT G wandmontiertes Gehäuse ComPacT INS63 fest direkter Front-Drehgriff vertikal 3P 1 direkt 4 600 mm PrismaSeT G bodenstehendes Gehäuse ComPacT INS63 fest direkter Front-Drehgriff vertikal 4P 1 direkt 4 600 mm PrismaSeT G wandmontiertes Gehäuse ComPacT INS63 fest direkter Front-Drehgriff vertikal 4P 1 direkt 4 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT INS63 fest direkter Front-Drehgriff vertikal 3P 1 direkt 4 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT INS63 fest direkter Front-Drehgriff vertikal 4P 1 direkt 4 600 mm PrismaSeT G bodenstehendes Gehäuse Acti 9 modulares Gerät fest 48 direkt 4 600 mm PrismaSeT G wandmontiertes Gehäuse Acti 9 modulares Gerät fest 48 direkt 4 650 mm 400 mm PrismaSeT P Schaltfeld Acti 9 modulares Gerät fest 48 direkt 4 600 mm PrismaSeT G bodenstehendes Gehäuse Multi 9 modulares Gerät fest 48 direkt 4 600 mm PrismaSeT G wandmontiertes Gehäuse Multi 9 modulares Gerät fest 48 direkt 4 650 mm 400 mm PrismaSeT P Schaltfeld Multi 9 modulares Gerät fest 48 direkt 4 600 mm Prisma Pack 250 Paketgehäuse Multi 9 modulares Gerät fest 48 direkt 6 |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 2,900 cm |
| VPE 1 Breite | 21,300 cm |
| VPE 1 Länge | 50,900 cm |
| Verpackungsgewicht (Lbs) | 722,000 g | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Frei von REACh-SVHC | Ja |
| Frei von giftigen Schwermetallen | Ja |
Quecksilberfrei
|
Ja |
| Sustainable packaging | Nein |
| Verpackung mit Recycling-Karton | Ja |
| Verpackung ohne Kunststoff | Ja |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | Produkt mit halogenfreien Kunststoffteilen |
| PVC-frei | Ja |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| Rücknahme | Ja |
| Silikonfrei | Ja |
| EU-RoHS-Richtlinie | https://download.se.com/files?p_Doc_Ref=LVS03204AX_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.se.com/files?p_Doc_Ref=LVS03204AX_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
