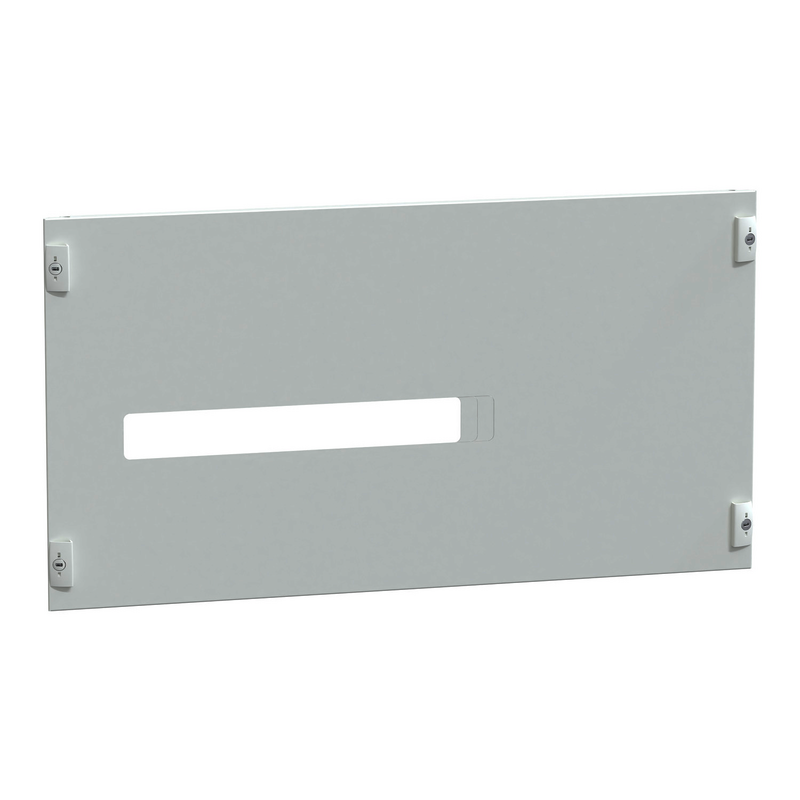

PrismaSeT G, Frontplatte TransferPacT 80-160,vertikal,Breite 850mm,Höhe 8 Module
LVS03209
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Environmental Disclosure
|
Download |
|
Catalog
|
Download |
|
CAD
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | TransferPacT |
| Baureihe | PrismaSeT G PrismaSeT G Active |
| Produkt- oder Komponententyp | Blende |
| Zubehör / Teilekategorie | Installationszubehör Ersatzteil |
| Kompatible Produktfamilie | PrismaSeT PrismaSeT G TP automatischer Transferschalter PrismaSeT PrismaSeT G Active |
| Typ der Frontplatte | Ausschnittplatte |
| Art der Frontplatte | Kabeldurchführung |
| Installiertes Gerät | PrismaSeT G: Schaltschrankeinbau terminal blocks integriert Erdschlussschutz - Steuerung: 1 Schlüsselschalter - vertikal Installation |
| Beschreibung der Pole | 1 x 3P oder 4P: Montageplatte Stütze vertikal Installation |
| Betriebsposition | Vertikal | Zusatzmerkmale |
| Gehäuse-/Schaltschrankbeschreibung | 2 Standschränke + Kanal |
| Anschlussposition | Direktverbindung |
| Anzahl der horizontalen Reihen | 1 |
| Anzahl der vertikalen Module (50 mm) | 8 |
| Normen | IEC 60947 |
| Material | Kohlenstoffstahl |
| Oberflächenbeschaffenheit | Matt |
| Beschichtung | Epoxidpulverbeschichtung |
| Höhe | 399 mm |
| Breite | 749 mm |
| Tiefe | 14 mm |
| Produktgewicht | 1,8 kg |
| Menge pro Satz | 1 Bausatz |
| Funktionseinheit | 850 mm 200 mm PrismaSeT G 2 Standschränke terminal blocks integriert vertikal 1 Schlüsselschalter horizontal 3P oder 4P 1 direkt 850 mm 200 mm PrismaSeT G 2 Standschränke terminal blocks integriert vertikal 1 Schlüsselschalter horizontal 3P oder 4P 1 direkt 8 850 mm 200 mm PrismaSeT G Active 2 Standschränke + Kanal |
| Gehäuse-/Schaltschrankbeschreibung | 850 mm | Montage |
| Schutzart (IP) | IP31 |
| Schutzart (IK) | IK10 |
| Umgebungstemperatur bei Betrieb | 25…55 °C |
| Umgebungstemperatur bei Lagerung | 0…28 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 1,5 cm |
| VPE 1 Breite | 40 cm |
| VPE 1 Länge | 75 cm |
| Verpackungsgewicht (Lbs) | 2,68 kg |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 4 |
| VPE 2 Höhe | 16,5 cm |
| VPE 2 Breite | 53,5 cm |
| VPE 2 Länge | 82 cm |
| VPE 2 Gewicht | 11,42 kg |
| VPE 3 Art | P12 |
| VPE 3 Menge | 12 |
| VPE 3 Höhe | 46 cm |
| VPE 3 Breite | 80 cm |
| VPE 3 Länge | 120 cm |
| VPE 3 Gewicht | 44 kg | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Frei von REACh-SVHC | Ja |
| Frei von giftigen Schwermetallen | Ja |
Quecksilberfrei
|
Ja |
| Sustainable packaging | Nein |
| Verpackung mit Recycling-Karton | Ja |
| Verpackung ohne Kunststoff | Ja |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | Produkt mit halogenfreien Kunststoffteilen |
| PVC-frei | Ja |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| Rücknahme | Ja |
| Silikonfrei | Ja |
| EU-RoHS-Richtlinie | https://download.se.com/files?p_Doc_Ref=LVS03209_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.se.com/files?p_Doc_Ref=LVS03209_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
