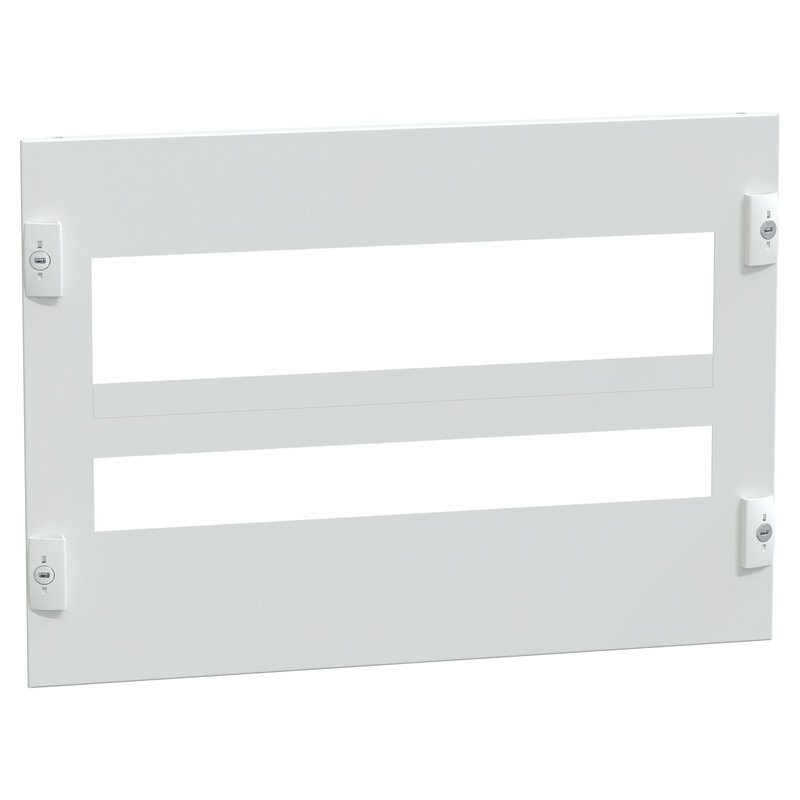

PrismaSeT-P, Frontplatte, VIGI NSX100-250 3-4polig,Kipphebel,vertikal,Breite=650mm,Höhe=7Module,Sonderfarbe struktur
LVS03241AX
Materialpreisgruppe
: DF
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Environmental Disclosure
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | PrismaSeT |
| Baureihe | PrismaSeT G PrismaSeT P |
| Produkt- oder Komponententyp | Blende |
| Zubehör / Teilekategorie | Installationszubehör |
| Kompatible Produktfamilie | PrismaSeT PrismaSeT G Gehäuse PrismaSeT PrismaSeT P Schaltfeld |
| Typ der Frontplatte | Ausschnitt |
| Installiertes Gerät | ComPacT: fest NSX100 - 160 mit Erdschlussschutz - Steuerung: Kippschalter - vertikal Installation ComPacT: fest NSX250 mit Erdschlussschutz - Steuerung: Kippschalter - vertikal Installation EasyPacT: fest CVS100 - 160 mit Erdschlussschutz - Steuerung: Kippschalter - vertikal Installation EasyPacT: fest CVS250 mit Erdschlussschutz - Steuerung: Kippschalter - vertikal Installation ComPacT: steckbar NSX100 - 160 mit Erdschlussschutz - Steuerung: Kippschalter - vertikal Installation ComPacT: steckbar NSX250 mit Erdschlussschutz - Steuerung: Kippschalter - vertikal Installation |
| Beschreibung der Pole | 4 x 3P: Montageplatte Stütze: CVS100 - 160 vertikal Installation 3 x 4P: Montageplatte Stütze: CVS100 - 160 vertikal Installation 4 x 3P: Montageplatte Stütze: CVS250 vertikal Installation 3 x 4P: Montageplatte Stütze: CVS250 vertikal Installation 4 x 3P: Montageplatte Stütze: NSX100 - 160 vertikal Installation 3 x 4P: Montageplatte Stütze: NSX100 - 160 vertikal Installation 4 x 3P: Montageplatte Stütze: NSX250 vertikal Installation 3 x 4P: Montageplatte Stütze: NSX250 vertikal Installation |
| Betriebsposition | Vertikal | Zusatzmerkmale |
| Gehäuse-/Schaltschrankbeschreibung | Bodenstehendes Gehäuse - Breite 600 mm Wandmontiertes Gehäuse - Breite 600 mm Schaltfeld - Breite 650 mm Tiefe 400 mm |
| Anschlussposition | Direktverbindung Linergy FC |
| Anzahl der vertikalen Module (50 mm) | 7 |
| Normen | IEC 61439-1 IEC 61439-2 |
| Produktzertifizierungen | ASTA |
| Material | Stahl |
| Oberflächenbeschaffenheit | Coarse textured painting |
| Beschichtung | Elektrophorsesbehandlung und heiß-polimerisiertes Polyester-Epoxy-Pulver |
| Farbe | Mehrfarbig (RAL) |
| Höhe | 350 mm |
| Breite | 500 mm |
| Produktgewicht | 1,1 kg |
| Menge pro Satz | Satz à 1 Stück |
| Funktionseinheit | 650 mm 400 mm PrismaSeT P Schaltfeld EasyPacT CVS100 - 160 mit fest Kippschalter vertikal 3P 4 direkt 11 650 mm 400 mm PrismaSeT P Schaltfeld EasyPacT CVS100 - 160 mit fest Kippschalter vertikal 4P 3 direkt 11 650 mm 400 mm PrismaSeT P Schaltfeld EasyPacT CVS250 mit fest Kippschalter vertikal 3P 4 direkt 11 650 mm 400 mm PrismaSeT P Schaltfeld EasyPacT CVS250 mit fest Kippschalter vertikal 4P 3 direkt 11 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX100 - 160 mit fest Kippschalter vertikal 3P 4 Linergy FC 8 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX100 - 160 mit fest Kippschalter vertikal 4P 3 Linergy FC 8 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX100 - 160 mit fest Kippschalter vertikal 3P 4 direkt 10 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX100 - 160 mit fest Kippschalter vertikal 4P 3 direkt 10 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX100 - 160 mit steckbar Kippschalter vertikal 3P 4 direkt 11 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX100 - 160 mit steckbar Kippschalter vertikal 4P 3 direkt 11 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX100 - 160 mit steckbar Kippschalter vertikal 3P 4 Linergy FC 9 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX100 - 160 mit steckbar Kippschalter vertikal 4P 3 Linergy FC 9 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX250 mit fest Kippschalter vertikal 3P 4 Linergy FC 9 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX250 mit fest Kippschalter vertikal 4P 3 Linergy FC 9 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX250 mit fest Kippschalter vertikal 3P 4 direkt 11 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX250 mit fest Kippschalter vertikal 4P 3 direkt 11 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX250 mit steckbar Kippschalter vertikal 3P 4 direkt 12 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX250 mit steckbar Kippschalter vertikal 4P 3 direkt 12 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX250 mit steckbar Kippschalter vertikal 3P 4 Linergy FC 10 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX250 mit steckbar Kippschalter vertikal 4P 3 Linergy FC 10 600 mm PrismaSeT G bodenstehendes Gehäuse EasyPacT CVS100 - 160 mit fest Kippschalter vertikal 3P 4 direkt mit langer Klemmenabschirmung 10 600 mm PrismaSeT G wandmontiertes Gehäuse EasyPacT CVS100 - 160 mit fest Kippschalter vertikal 3P 4 direkt mit langer Klemmenabschirmung 10 600 mm PrismaSeT G bodenstehendes Gehäuse EasyPacT CVS100 - 160 mit fest Kippschalter vertikal 4P 3 direkt mit langer Klemmenabschirmung 10 600 mm PrismaSeT G wandmontiertes Gehäuse EasyPacT CVS100 - 160 mit fest Kippschalter vertikal 4P 3 direkt mit langer Klemmenabschirmung 10 600 mm PrismaSeT G bodenstehendes Gehäuse EasyPacT CVS250 mit fest Kippschalter vertikal 3P 4 direkt mit langer Klemmenabschirmung 13 600 mm PrismaSeT G wandmontiertes Gehäuse EasyPacT CVS250 mit fest Kippschalter vertikal 3P 4 direkt mit langer Klemmenabschirmung 13 600 mm PrismaSeT G bodenstehendes Gehäuse EasyPacT CVS250 mit fest Kippschalter vertikal 4P 3 direkt mit langer Klemmenabschirmung 13 600 mm PrismaSeT G wandmontiertes Gehäuse EasyPacT CVS250 mit fest Kippschalter vertikal 4P 3 direkt mit langer Klemmenabschirmung 13 600 mm PrismaSeT G bodenstehendes Gehäuse ComPacT NSX100 - 160 mit fest Kippschalter vertikal 3P 4 direkt mit langer Klemmenabschirmung 10 600 mm PrismaSeT G wandmontiertes Gehäuse ComPacT NSX100 - 160 mit fest Kippschalter vertikal 3P 4 direkt mit langer Klemmenabschirmung 10 600 mm PrismaSeT G bodenstehendes Gehäuse ComPacT NSX100 - 160 mit fest Kippschalter vertikal 4P 3 direkt mit langer Klemmenabschirmung 10 600 mm PrismaSeT G wandmontiertes Gehäuse ComPacT NSX100 - 160 mit fest Kippschalter vertikal 4P 3 direkt mit langer Klemmenabschirmung 10 600 mm PrismaSeT G bodenstehendes Gehäuse ComPacT NSX250 mit fest Kippschalter vertikal 3P 4 direkt mit langer Klemmenabschirmung 13 600 mm PrismaSeT G wandmontiertes Gehäuse ComPacT NSX250 mit fest Kippschalter vertikal 3P 4 direkt mit langer Klemmenabschirmung 13 600 mm PrismaSeT G bodenstehendes Gehäuse ComPacT NSX250 mit fest Kippschalter vertikal 4P 3 direkt mit langer Klemmenabschirmung 13 600 mm PrismaSeT G wandmontiertes Gehäuse ComPacT NSX250 mit fest Kippschalter vertikal 4P 3 direkt mit langer Klemmenabschirmung 13 |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 3,0 cm |
| VPE 1 Breite | 36,5 cm |
| VPE 1 Länge | 51,5 cm |
| Verpackungsgewicht (Lbs) | 1,139 kg |
| VPE 2 Art | P12 |
| VPE 2 Menge | 160 |
| VPE 2 Höhe | 79,0 cm |
| VPE 2 Breite | 80,0 cm |
| VPE 2 Länge | 120,0 cm |
| VPE 2 Gewicht | 199,0 kg | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Frei von REACh-SVHC | Ja |
| Frei von giftigen Schwermetallen | Ja |
Quecksilberfrei
|
Ja |
| Sustainable packaging | Nein |
| Verpackung mit Recycling-Karton | Ja |
| Verpackung ohne Kunststoff | Ja |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | Produkt mit halogenfreien Kunststoffteilen |
| PVC-frei | Ja |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| Rücknahme | Ja |
| Silikonfrei | Ja |
| EU-RoHS-Richtlinie | https://download.schneider-electric.com/files?p_Doc_Ref=LVS03241AX_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.schneider-electric.com/files?p_Doc_Ref=LVS03241AX_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
