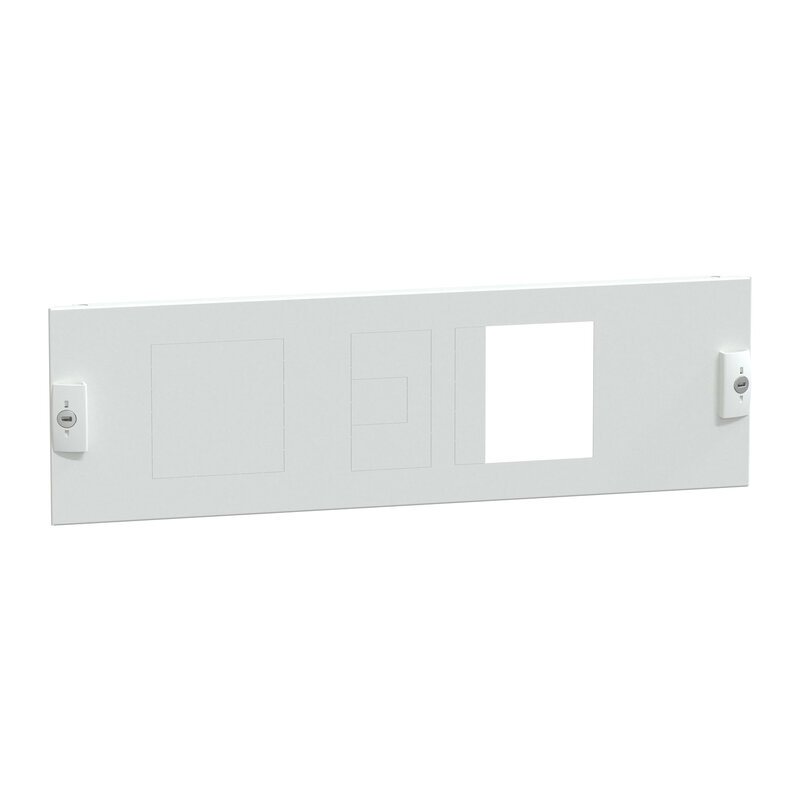

PrismaSeT-P, Frontplatte, ComPacT NSX/NSX Vigi100-250 3polig,horizontal,Breite=650mm,Höhe=3Module,Sonderfarbe glatt
LVS03604AZ
Materialpreisgruppe
: DF
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Environmental Disclosure
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | PrismaSeT |
| Baureihe | PrismaSeT P |
| Produkt- oder Komponententyp | Blende |
| Zubehör / Teilekategorie | Installationszubehör |
| Kompatible Produktfamilie | PrismaSeT PrismaSeT P Schaltfeld |
| Typ der Frontplatte | Ausschnitt |
| Installiertes Gerät | EasyPacT: fest CVS100 - 160 ohne Erdschlussschutz - Steuerung: direkter Front-Drehgriff - horizontal Installation EasyPacT: fest CVS250 ohne Erdschlussschutz - Steuerung: direkter Front-Drehgriff - horizontal Installation ComPacT: fest NSX100 - 160 ohne Erdschlussschutz - Steuerung: Kippschalter - horizontal Installation ComPacT: fest NSX100 - 160 ohne Erdschlussschutz - Steuerung: direkter Front-Drehgriff - horizontal Installation ComPacT: fest NSX250 ohne Erdschlussschutz - Steuerung: Kippschalter - horizontal Installation ComPacT: fest NSX250 ohne Erdschlussschutz - Steuerung: direkter Front-Drehgriff - horizontal Installation ComPacT: fest NSX100 - 160 ohne Erdschlussschutz - Steuerung: Motormechanismus - horizontal Installation ComPacT: fest NSX250 ohne Erdschlussschutz - Steuerung: Motormechanismus - horizontal Installation ComPacT: steckbar NSX100 - 160 ohne Erdschlussschutz - Steuerung: Kippschalter - horizontal Installation ComPacT: steckbar NSX250 ohne Erdschlussschutz - Steuerung: Kippschalter - horizontal Installation EasyPacT: fest CVS100 - 160 mit Erdschlussschutz - Steuerung: direkter Front-Drehgriff - horizontal Installation EasyPacT: fest CVS250 mit Erdschlussschutz - Steuerung: direkter Front-Drehgriff - horizontal Installation ComPacT: fest NSX100 - 160 mit Erdschlussschutz - Steuerung: direkter Front-Drehgriff - horizontal Installation ComPacT: fest NSX100 - 160 mit Erdschlussschutz - Steuerung: Kippschalter - horizontal Installation ComPacT: fest NSX250 mit Erdschlussschutz - Steuerung: direkter Front-Drehgriff - horizontal Installation ComPacT: fest NSX250 mit Erdschlussschutz - Steuerung: Kippschalter - horizontal Installation ComPacT: steckbar NSX100 - 160 ohne Erdschlussschutz - Steuerung: direkter Front-Drehgriff - horizontal Installation ComPacT: steckbar NSX100 - 160 ohne Erdschlussschutz - Steuerung: Motormechanismus - horizontal Installation ComPacT: steckbar NSX250 ohne Erdschlussschutz - Steuerung: direkter Front-Drehgriff - horizontal Installation ComPacT: steckbar NSX250 ohne Erdschlussschutz - Steuerung: Motormechanismus - horizontal Installation ComPacT: steckbar NSX100 - 160 mit Erdschlussschutz - Steuerung: Kippschalter - horizontal Installation ComPacT: fest NSX100 - 160 mit Erdschlussschutz - Steuerung: Motormechanismus - horizontal Installation ComPacT: steckbar NSX100 - 160 mit Erdschlussschutz - Steuerung: direkter Front-Drehgriff - horizontal Installation ComPacT: steckbar NSX100 - 160 mit Erdschlussschutz - Steuerung: Motormechanismus - horizontal Installation ComPacT: steckbar NSX250 mit Erdschlussschutz - Steuerung: Kippschalter - horizontal Installation ComPacT: fest NSX250 mit Erdschlussschutz - Steuerung: Motormechanismus - horizontal Installation ComPacT: steckbar NSX250 mit Erdschlussschutz - Steuerung: direkter Front-Drehgriff - horizontal Installation ComPacT: steckbar NSX250 mit Erdschlussschutz - Steuerung: Motormechanismus - horizontal Installation Enerlin'X: fest FDM121 - Steuerung: Fernsteuerung - vertikal Installation |
| Beschreibung der Pole | 1 x 3P: Montageplatte Stütze: CVS100 - 160 horizontal Installation 1 x 3P: Montageplatte Stütze: CVS250 horizontal Installation 1 x 3P: Montageplatte Stütze: NSX100 - 160 horizontal Installation 1 x 3P: Montageplatte Stütze: NSX250 horizontal Installation |
| Betriebsposition | Horizontal | Zusatzmerkmale |
| Gehäuse-/Schaltschrankbeschreibung | Schaltfeld - Breite 650 mm Tiefe 400 mm |
| Anschlussposition | Direktverbindung |
| Anzahl der vertikalen Module (50 mm) | 3 |
| Normen | IEC 61439-2 IEC 61439-1 |
| Produktzertifizierungen | ASTA |
| Oberflächenbeschaffenheit | Smooth painting |
| Beschichtung | Elektrophorsesbehandlung und heiß-polimerisiertes Polyester-Epoxy-Pulver |
| Farbe | Mehrfarbig (RAL) |
| Höhe | 150 mm |
| Produktgewicht | 0,62 kg |
| Menge pro Satz | Satz à 1 Stück |
| Funktionseinheit | 650 mm 400 mm PrismaSeT P Schaltfeld EasyPacT CVS100 - 160 ohne fest direkter Front-Drehgriff horizontal 3P 1 direkt 3 650 mm 400 mm PrismaSeT P Schaltfeld EasyPacT CVS250 ohne fest direkter Front-Drehgriff horizontal 3P 1 direkt 3 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX100 - 160 ohne fest Kippschalter horizontal 3P 1 direkt 3 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX100 - 160 ohne fest direkter Front-Drehgriff horizontal 3P 1 direkt 3 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX100 - 160 ohne fest Motormechanismus horizontal 3P 1 direkt 3 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX100 - 160 ohne steckbar direkter Front-Drehgriff horizontal 3P 1 direkt 3 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX100 - 160 ohne steckbar Motormechanismus horizontal 3P 1 direkt 3 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX100 - 160 ohne steckbar Kippschalter horizontal 3P 1 direkt 3 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX250 ohne fest Kippschalter horizontal 3P 1 direkt 3 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX250 ohne fest direkter Front-Drehgriff horizontal 3P 1 direkt 3 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX250 ohne fest Motormechanismus horizontal 3P 1 direkt 3 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX250 ohne steckbar direkter Front-Drehgriff horizontal 3P 1 direkt 3 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX250 ohne steckbar Motormechanismus horizontal 3P 1 direkt 3 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX250 ohne steckbar Kippschalter horizontal 3P 1 direkt 3 650 mm 400 mm PrismaSeT P Schaltfeld EasyPacT CVS100 - 160 mit fest direkter Front-Drehgriff horizontal 3P 1 direkt 3 650 mm 400 mm PrismaSeT P Schaltfeld EasyPacT CVS250 mit fest direkter Front-Drehgriff horizontal 3P 1 direkt 3 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX100 - 160 mit fest Kippschalter horizontal 3P 1 direkt 3 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX100 - 160 mit fest direkter Front-Drehgriff horizontal 3P 1 direkt 3 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX100 - 160 mit fest Motormechanismus horizontal 3P 1 direkt 3 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX100 - 160 mit steckbar direkter Front-Drehgriff horizontal 3P 1 direkt 3 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX100 - 160 mit steckbar Motormechanismus horizontal 3P 1 direkt 3 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX100 - 160 mit steckbar Kippschalter horizontal 3P 1 direkt 3 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX250 mit fest Kippschalter horizontal 3P 1 direkt 3 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX250 mit fest direkter Front-Drehgriff horizontal 3P 1 direkt 3 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX250 mit fest Motormechanismus horizontal 3P 1 direkt 3 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX250 mit steckbar direkter Front-Drehgriff horizontal 3P 1 direkt 3 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX250 mit steckbar Motormechanismus horizontal 3P 1 direkt 3 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX250 mit steckbar Kippschalter horizontal 3P 1 direkt 3 650 mm 400 mm PrismaSeT P Schaltfeld Enerlin'X FDM121 fest Fernsteuerung vertikal 1 |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 3 cm |
| VPE 1 Breite | 15,5 cm |
| VPE 1 Länge | 51 cm |
| Verpackungsgewicht (Lbs) | 625 g |
| VPE 2 Art | CAR |
| VPE 2 Menge | 10 |
| VPE 2 Höhe | 16,8 cm |
| VPE 2 Breite | 17,5 cm |
| VPE 2 Länge | 53 cm |
| VPE 2 Gewicht | 6,472 kg |
| VPE 3 Art | P12 |
| VPE 3 Menge | 360 |
| VPE 3 Höhe | 80 cm |
| VPE 3 Breite | 80 cm |
| VPE 3 Länge | 120 cm |
| VPE 3 Gewicht | 244,5 kg | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Frei von REACh-SVHC | Ja |
| Frei von giftigen Schwermetallen | Ja |
Quecksilberfrei
|
Ja |
| Sustainable packaging | Nein |
| Verpackung mit Recycling-Karton | Ja |
| Verpackung ohne Kunststoff | Ja |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | Produkt mit halogenfreien Kunststoffteilen |
| PVC-frei | Ja |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| Rücknahme | Ja |
| Silikonfrei | Ja |
| EU-RoHS-Richtlinie | https://download.schneider-electric.com/files?p_Doc_Ref=LVS03604AZ_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.schneider-electric.com/files?p_Doc_Ref=LVS03604AZ_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
