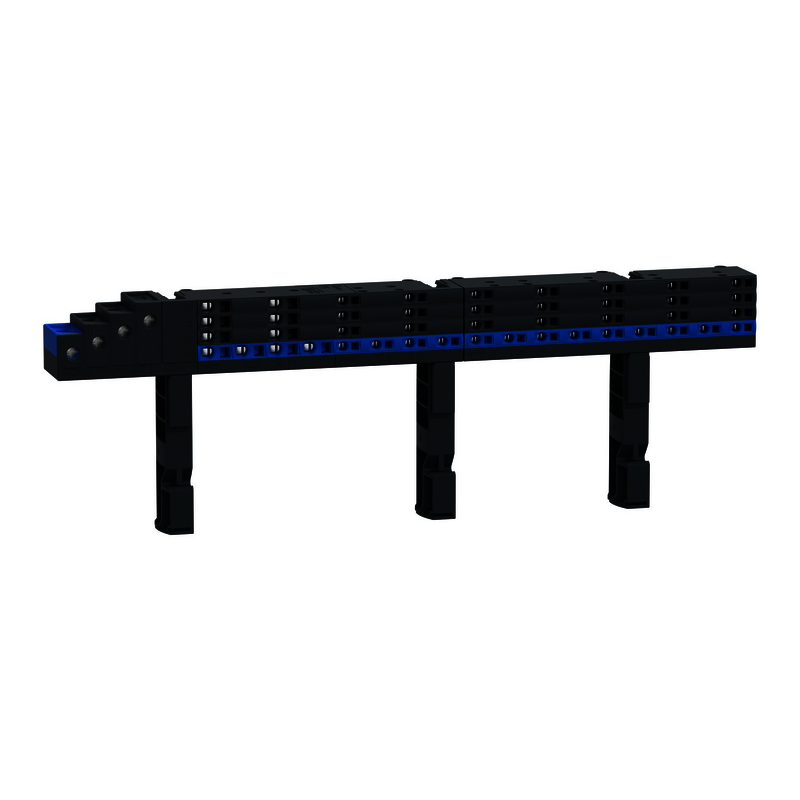

PrismaSeT-P, Linergy FM, Verteilerblock, 4polig,80A,Breite=24Moduleinheiten
LVS04004
Materialpreisgruppe
: DF
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Environmental Disclosure
|
Download |
|
Instruction sheet
|
Download |
|
Catalog
|
Download |
|
CAD
|
Download |
|
Declaration of conformity
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Linergy |
| Baureihe | Linergy |
| Produkt- oder Komponententyp | Verteilerblock |
| Produktname | Linergy FM |
| Kompatible Produktfamilie | PrismaSeT P PrismaSeT G Gehäuse |
| Schutzart (IP) | IPxx B | Zusatzmerkmale |
| Montagehalterung | DIN-Schiene Rückwand ohne Aussparung |
| Montagemodus | - |
| Installiertes Gerät | modulares Gerät |
| Beschreibung der Pole | 4P |
| [Ue] Bemessungs-Betriebsspannung | 440 V AC |
| [Ui] Bemessungs-Isolationsspannung | 500 V AC 50/60 Hz |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 8 kV |
| [Ie] Betriebsbemessungstrom | 80 A |
| [In] Bemessungsstrom | 80 A bei 40 °C |
| [Ipk] Bemessungs-Stoßstrom | 13 kA |
| I²t bei Aktivierung | 2400000 A².s |
| Anschlüsse - Klemmen | Verteilung: Schnellanschlussklemmenleisten (Phase) , 2 x 1…6 mm² (fest) Verteilung: Schnellanschlussklemmenleisten (Phase) , 7 x 1…4 mm² (fest) Verteilung: Schnellanschlussklemmenleisten (Phase) , 2 x 1…6 mm² (flexibel) Verteilung: Schnellanschlussklemmenleisten (Phase) , 7 x 1…4 mm² (flexibel) Verteilung: Schnellanschlussklemmenleisten (Neutral) , 4 x 1…6 mm² (fest) Verteilung: Schnellanschlussklemmenleisten (Neutral) , 13 x 1…4 mm² (fest) Verteilung: Schnellanschlussklemmenleisten (Neutral) , 4 x 1…6 mm² (flexibel) Verteilung: Schnellanschlussklemmenleisten (Neutral) , 13 x 1…4 mm² (flexibel) Versorgung: Tunnelklemmen25 mm² |
| 9-mm-Raster | 48 |
| Gesamtzahl der 18-mm-Module | 24 |
| Höhe | 45 mm |
| Breite | 63 mm |
| Tiefe | 395 mm |
| Produktgewicht | 0,74 kg |
| Farbe | Anthrazitgrau (RAL 7016) | Montage |
| Normen | IEC 61439-1, Innenraum Prisma IEC 61439-2, Innenraum Prisma IEC 60947-7-1 |
| Produktzertifizierungen | ASEFA | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 4,700 cm |
| VPE 1 Breite | 6,000 cm |
| VPE 1 Länge | 39,500 cm |
| Verpackungsgewicht (Lbs) | 720,000 g |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 10 |
| VPE 2 Höhe | 9,400 cm |
| VPE 2 Breite | 31,000 cm |
| VPE 2 Länge | 39,500 cm |
| VPE 2 Gewicht | 7,218 kg |
| VPE 3 Art | P12 |
| VPE 3 Menge | 480 |
| VPE 3 Höhe | 90,000 cm |
| VPE 3 Breite | 80,000 cm |
| VPE 3 Länge | 120,000 cm |
| VPE 3 Gewicht | 369,000 kg | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Frei von REACh-SVHC | Ja |
| Frei von giftigen Schwermetallen | Ja |
Quecksilberfrei
|
Ja |
| Sustainable packaging | Nein |
| Verpackung mit Recycling-Karton | Ja |
| Verpackung ohne Kunststoff | Nein, wir haben den Einsatz von Kunststoff in der Verpackung gemäß den Vorschriften und unter Berücksichtigung von Qualitäts- und Sicherheitsstandards minimiert |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| Rücknahme | Ja |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | Produkt mit halogenfreien Kunststoffteilen |
| PVC-frei | Ja |
| Silikonfrei | Ja |
| EU-RoHS-Richtlinie | https://download.schneider-electric.com/files?p_Doc_Ref=LVS04004_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.schneider-electric.com/files?p_Doc_Ref=LVS04004_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
