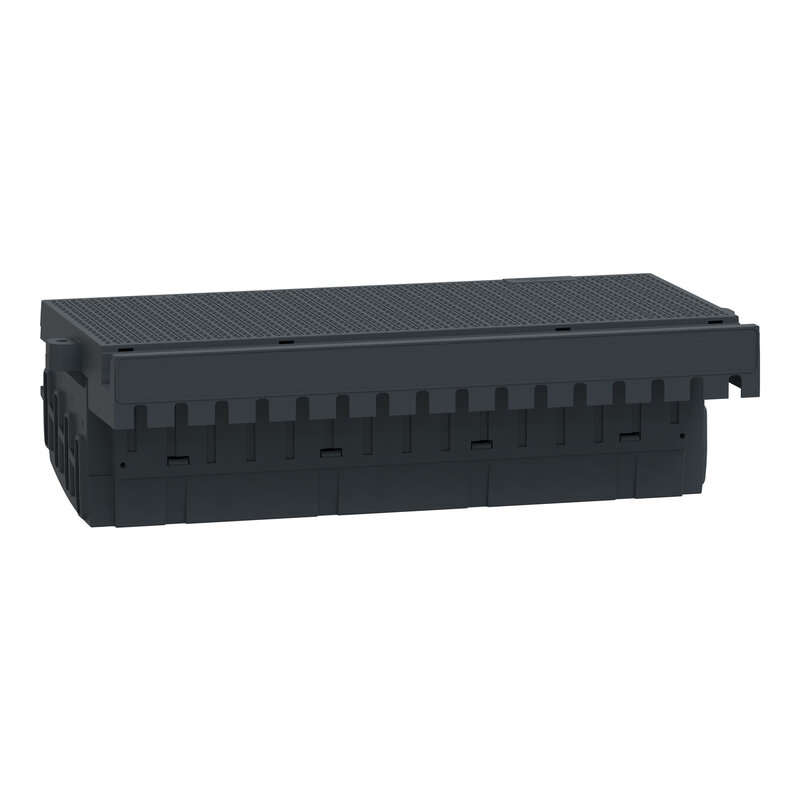

PrismaSeT-P, Linergy FC, Einspeiseblock, 4x ComPacT NSXm Vigi 3pol,ohne Anschluss an Sammelschiene Linergy BS/LGY/LGYE

LVS04418

Materialpreisgruppe : DF

151,00 €

EAN Code: 3606481868152

Jetzt kaufen

Hauptdokumente

Produktdatenblatt	Download
Declaration of Conformity (Sustainability)	Download
Instruction sheet	Download
Catalog	Download
CAD	Download
Environmental Disclosure	Download

Hauptmerkmale
Baureihe	Linergy
Baureihe	Linergy
Produkt- oder Komponententyp	Geräteabgang
Produktname	Linergy FC
Zubehör / Teilekategorie	Anschlusszubehör
Kompatible Produktfamilie	PrismaSeT PrismaSeT P Schaltfeld ComPacT ComPacT NSXm Leistungsschalter
Zusatzmerkmale
die Installationsbeschreibung	Schaltfeld - Breite 650 mm
Anzahl Geräte	4 (3P)
Beschreibung der Pole	3P
Installiertes Gerät	ComPacT: fest NSXm mit Erdschlussschutz - vertikal Installation
Montagehalterung	Montageplatte
Installationsrichtung	Horizontal
[Ui] Bemessungs-Isolationsspannung	800 V AC
Bemessungsstoßspannungsfestigkeit [Uimp]	8 kV
[Ie] Betriebsbemessungstrom	600 A bei 35 °C
[Ue] Bemessungs-Betriebsspannung	690 V
[Ipk] Bemessungs-Stoßstrom	18 kA
I²t bei Aktivierung	4500000 A².s
zulässiger Strom	575 A bei 40 °C: IP31 525 A bei 50 °C: IP31 500 A bei 40 °C: IP55 450 A bei 50 °C: IP55
Anschlüsse - Klemmen	Versorgung: Schraubenverbindung (Phase) Abgang: Einschub (Phase) , 4 Abgänge
Normen	IEC 61439-1 IEC 61439-2
Produktzertifizierungen	KEMA ASTA
Menge pro Satz	Satz à 1 Stück
Länge	480 mm
Höhe	132 mm
Tiefe	235 mm
Farbe	Schwarz
Verpackungseinheiten
VPE 1 Art	PCE
Anzahl der Geräte pro Packung	1
VPE 1 Höhe	14,5 cm
VPE 1 Breite	24,5 cm
VPE 1 Länge	48,5 cm
Verpackungsgewicht (Lbs)	4,046 kg
VPE 2 Art	P12
VPE 2 Menge	21
VPE 2 Höhe	57,0 cm
VPE 2 Breite	80,0 cm
VPE 2 Länge	120,0 cm
VPE 2 Gewicht	95,0 kg
Vertragliche Gewährleistung
Garantie (in Monaten)	18

Nachhaltigkeit

Frei von REACh-SVHC	Ja
Frei von giftigen Schwermetallen	Ja
Quecksilberfrei	Ja
Circular Econmomy-Eignung	Keine besonderen Recycling-Verfahren erforderlich
Verpackung ohne Kunststoff	Ja
Verpackung mit Recycling-Karton	Ja
PVC-frei	Ja
Rücknahme	Ja
Sustainable packaging	Nein
WEEE-Kennzeichnung	Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle	Produkt mit halogenfreien Kunststoffteilen
Silikonfrei	Ja
EU-RoHS-Richtlinie	https://download.se.com/files?p_Doc_Ref=LVS04418_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29
REACh-Verordnung	https://download.se.com/files?p_Doc_Ref=LVS04418_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29

Linergy - Distribution and Connection Systems - English 08/04/25 · Catalog	48,1 MB	Download
LVS04418 REACh-Erklärung 03/04/25 · Declaration of Conformity (Sustainability)	0,2 MB	Download
LVS04418 EU-RoHS-Erklärung 03/04/25 · Declaration of Conformity (Sustainability)	0,2 MB	Download
PrismaSet P Cubicles up to 4000A 15/03/25 · Environmental Disclosure	0,5 MB	Download
PrismaSeT Linergy Fc D.Blk Nsxm160 3P+Vig Wo Con - 3D CAD 15/03/25 · CAD	0,6 MB	Download
Declaratie de conformitate PrismaSeT G 15/03/25 · Declaration of conformity	0,2 MB	Download
Declaratie de conformitate PrismaSeT P 15/03/25 · Declaration of conformity	0,2 MB	Download
Catalog PrismaSeT P 15/03/25 · Catalog	188,9 MB	Download
Catalogue PrismaSeT P Active 15/03/25 · Catalog	189,9 MB	Download
Linergy FC NSXm - Gebrauchsanleitung 15/03/25 · Instruction sheet	7,9 MB	Download
01/01/70 Catalog	0,0 MB	Download
