PrismaSeT-P, Canalis KT, 3poliger Anschlussblock 3200A, MasterPacT MTZ2
LVS04735
Materialpreisgruppe
: DF
2.027,00 €
EAN Code: 3606481884770
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|

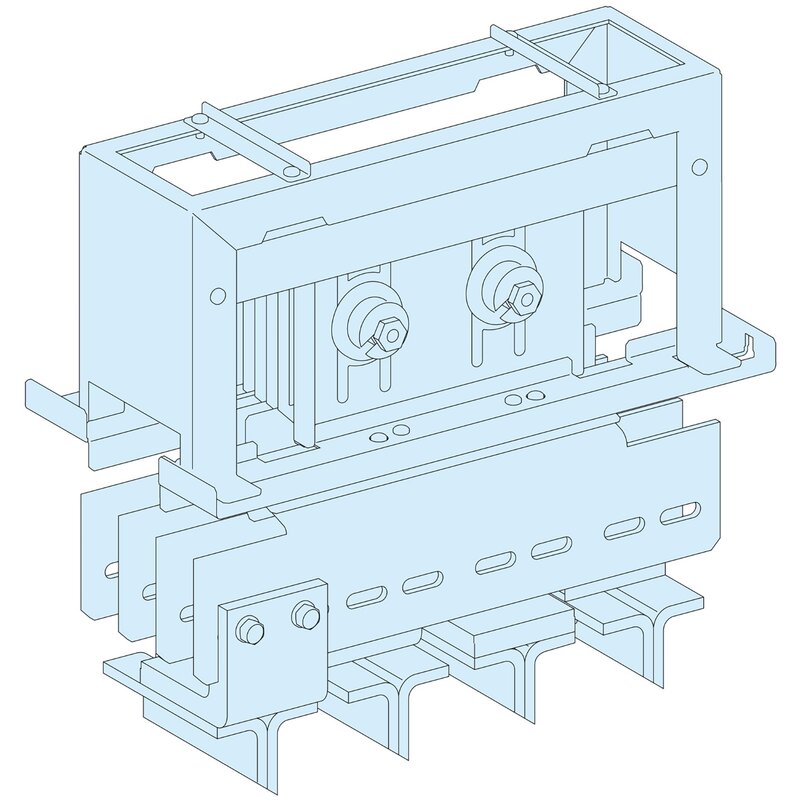

Technical illustration
|
Download |
|
Instruction sheet
|
Download |
|
Catalog
|
Download |
|
CAD
|
Download |
|
Environmental Disclosure
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | PrismaSeT |
| Baureihe | PrismaSeT P |
| Produkt- oder Komponententyp | Schnittstelle und Verbindung Canalis |
| Produktname | PrismaSeT PrismaSeT P Gehäuse Canalis Canalis KT Stromschienenverteiler MasterPacT MasterPact NW Leistungsschalter |
| Zubehör / Teilekategorie | Schnittstellenzubehör |
| Normen | IEC 61439-2, Innengehäuse IEC 61439-1, Innengehäuse |
| Produktzertifizierungen | ASTA | Zusatzmerkmale |
| Schaltfeld-Geräte-Verbindung | KT mit Canalis |
| Beschreibung der Pole | 3P |
| PTC_D77176_MGA | Schaltfeld - Breite 650 mm |
| Schaltfeldtiefe | 600 mm: Frontseite 600 + 400 mm: Rückseite |
| installiertes Gerät | MasterPacT: Einschubtechnik NW32 - Steuerung: Kippschalter vertikal Installation MasterPacT: fest NW32 - Steuerung: Kippschalter vertikal Installation |
| [Ie] Betriebsbemessungstrom | 3200 A |
| Höhe | 350 mm |
| Breite | 575 mm |
| Tiefe | 450 mm |
| Produktgewicht | 38 kg |
| Menge pro Satz | Satz à 1 Stück |
| Funktionseinheit | 650 mm 600 mm PrismaSeT P Schaltfeld MasterPacT NW32 Einschubtechnik Kippschalter vertikal 3P 1 frontseitiger Anschluss an Canalis 28 650 mm 1000 mm PrismaSeT P Schaltfeld MasterPacT NW32 Einschubtechnik Kippschalter vertikal 3P 1 rückseitiger Anschluss an Canalis 17 650 mm 600 mm PrismaSeT P Schaltfeld MasterPacT NW32 fest Kippschalter vertikal 3P 1 frontseitiger Anschluss an Canalis 28 650 mm 1000 mm PrismaSeT P Schaltfeld MasterPacT NW32 fest Kippschalter vertikal 3P 1 rückseitiger Anschluss an Canalis 16 |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 44,000 cm |
| VPE 1 Breite | 40,000 cm |
| VPE 1 Länge | 60,500 cm |
| Verpackungsgewicht (Lbs) | 63,000 kg | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
|
Quecksilberfrei
|
Ja |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| Verpackung ohne Kunststoff | Nein, wir haben den Einsatz von Kunststoff in der Verpackung gemäß den Vorschriften und unter Berücksichtigung von Qualitäts- und Sicherheitsstandards minimiert |
| Verpackung mit Recycling-Karton | Ja |
| Frei von REACh-SVHC | Ja |
| Frei von giftigen Schwermetallen | Ja |
| Rücknahme | Ja |
| Sustainable packaging | Nein |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | Produkt mit halogenfreien Kunststoffteilen |
| PVC-frei | Ja |
| Silikonfrei | Ja |
| EU-RoHS-Richtlinie | https://download.se.com/files?p_Doc_Ref=LVS04735_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.se.com/files?p_Doc_Ref=LVS04735_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
11 Dokumente
| LVS04735 REACh-Erklärung
04/04/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| LVS04735 EU-RoHS-Erklärung
04/04/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| PrismaSet P Cubicles up to 4000A 15/03/25 · Environmental Disclosure | 0,5 MB | Download |
| Declaratie de conformitate PrismaSeT P 15/03/25 · Declaration of conformity | 0,2 MB | Download |
| Declaratie de conformitate PrismaSeT G 15/03/25 · Declaration of conformity | 0,2 MB | Download |
| Catalog PrismaSeT P 15/03/25 · Catalog | 188,9 MB | Download |
| Catalogue PrismaSeT P Active 15/03/25 · Catalog | 189,9 MB | Download |
| PrismaSeT Canalis Connection, 3200 A, Nw, 3P - 3D CAD 17/09/24 · CAD | 18,2 MB | Download |
| PrismaSeT_LVS04735_Canalis Connection, 3200 A, Nw, 3P 16/09/24 · Technical illustration | 0,0 MB | Download |
| Canalis connection NW- Gebrauchsanleitung 15/09/24 · Instruction sheet | 5,1 MB | Download |
| 01/01/70 Catalog | 0,0 MB | Download |
