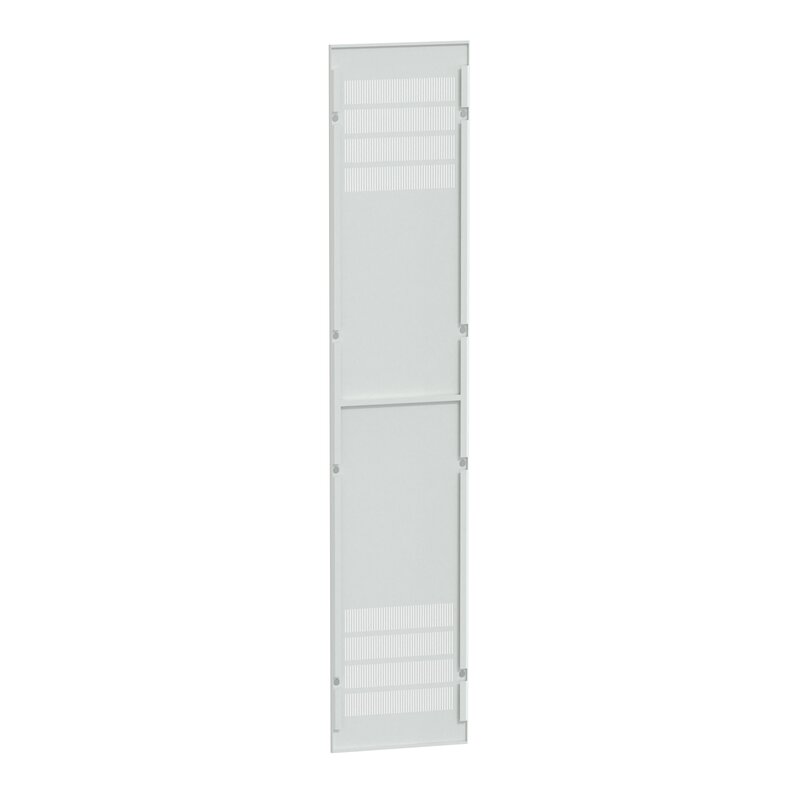

PrismaSeT-P, Rückwand, IP30,Breite=400mm
LVS08734
Materialpreisgruppe
: DF
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltkonformitätserklärung
|
Download |
|
Technische Zeichnung
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Benutzerhandbuch
|
Download |
|
Katalog
|
Download |
|
CAD
|
Download |
|
Produktumweltprofil
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | PrismaSeT |
| Baureihe | PrismaSeT P |
| Produkt- oder Komponententyp | Rückplatte |
| Kompatible Produktfamilie | PrismaSeT PrismaSeT P Gehäuse |
| Geräteanwendung | Niederspannungs-Energieverteilung |
| Gehäusetyp | Metallgehäuse |
| die Installationsbeschreibung | Schaltfeld - Breite 400 mm |
| Bausatz-Zusammensetzung | Seitenpanel |
| Normen | IEC 61439-1 für Gehäuse IEC 61439-2 für Gehäuse |
| Produktzertifizierungen | ASTA | Zusatzmerkmale |
| Material | Behandeltes Stahlblech |
| Beschichtung | Elektrophorsesbehandlung und heiß-polimerisiertes Polyester-Epoxy-Pulver |
| Oberflächenbeschaffenheit | Matt Strukturiert |
| Farbe | Weiß (RAL 9003) |
| spezielle Farboptionen | Ja |
| Breite | 400 mm |
| Höhe | 2000 mm |
| Produktgewicht | 7,84 kg |
| Menge pro Satz | Satz à 1 | Montage |
| Schutzart (IP) | IP30 für Gehäuse |
| Schutzart (IK) | IK08 | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Höhe | 5,000 cm |
| VPE 1 Breite | 41,000 cm |
| VPE 1 Länge | 106,500 cm |
| VPE 1 Gewicht | 7,930 kg |
| VPE 2 Art | PAL |
| VPE 2 Menge | 15 |
| VPE 2 Höhe | 54,000 cm |
| VPE 2 Breite | 82,500 cm |
| VPE 2 Länge | 120,000 cm |
| VPE 2 Gewicht | 130,000 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Environmental data
EU-RoHS-Richtlinie
|
Proaktive Einhaltung (Produkt fällt nicht unter die rechtlichen Bestimmungen von EU RoHS) EU-RoHS-Deklaration |
| Kreislaufwirtschaftsprofil | Keine besonderen Recycling-Verfahren erforderlich |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | No |
