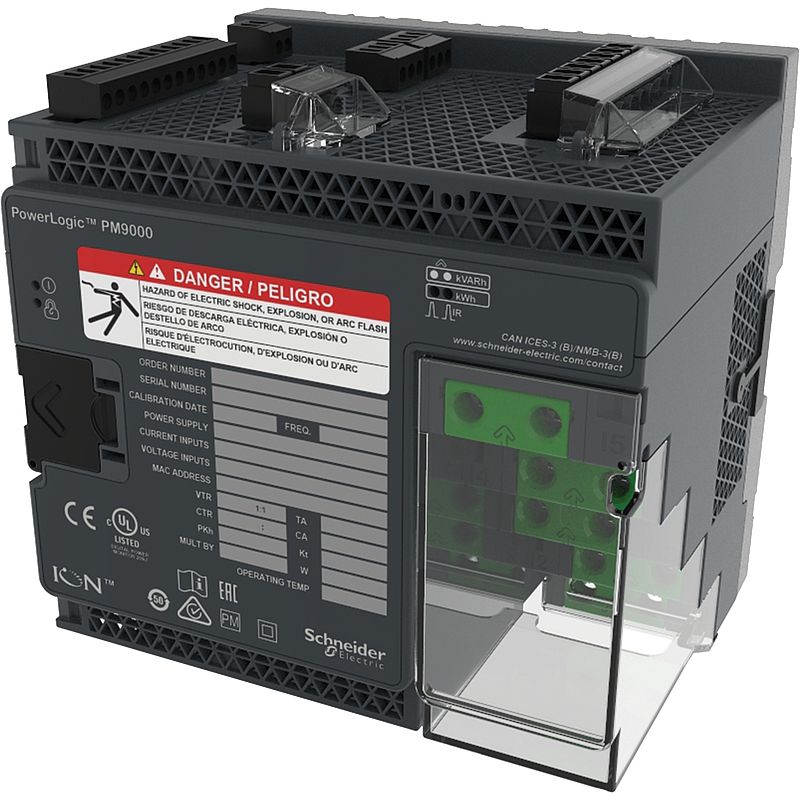

Netzanalysator PowerLogic ION93140, LVCT, Modbus TCP, ION, mit 192 mm Display, B2B Adapter, Hardware Kit, 20-60 VDC
METSEION93130
Materialpreisgruppe
: DR
4.520,00 €
EAN Code: 3606481945525
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
Instruction sheet
|
Download |
|
Catalog
|
Download |
|
User guide
|
Download |
|
Other technical guide
|
Download |
|
Certificate
|
Download |
|
Circularity Profile
|
Download |
|
Environmental Disclosure
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (1)
Zusatzausrüstungen: Kompatible Produkte
Zusatzausrüstungen (4)
Kommunikations-Module: Kompatible Produkte
Kommunikations-Module (1)
: Kompatible Produkte
(3)
: Kompatible Produkte
(3)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | PowerLogic |
| Produktname | PowerLogic ION9000 |
| Kurzbezeichnung des Geräts | ION93030 |
| Produkt- oder Komponententyp | Messgerät für Energie und Netzqualität |
| Geräteanwendung | Stromüberwachung Erfassung von S0-Impulsen für Messungen von Wasser, Luft, Gas, Strom, Dampf Netzmessung Mittelspannung Hochspannung |
| Messgerätetyp | Bedarfsstrom I1, I2, I3, I4, I5 Stromspitzenbedarf Leistungsbedarf P, Q, S Spitzenbedarfsleistung PM, QM, SM Berechnete Wirk- und Blindenergie (+/- W.h, +/- VAR.h) |
Zusatzmerkmale |
| Analyse der Netzqualität | EN 50160 Konformitätsüberprüfung entspricht IEEE 519 Oberschwingungsgrenze entspricht IEC 61000-4-30: Klasse A Berichterstattung über die Einhaltung der Vorschriften entspricht IEEE 519 Berichterstattung über die Einhaltung der Vorschriften Wellenformerfassung Gesamtbedarfsverzerrung Gesamt-Oberschwingungsverzerrung bis zur 63. Oberschwingung bis zur 127. Oberschwingung mit Software Erkennung der Störungsrichtung Einbrüche, Schwellungen und Transienten Halbzyklus-Datenerfassung Transientenerfassung (20 µs) |
| Messwerttyp | Spannungseinbrüche und -spitzen Stromeinbrüche und -spitzen Spannung Strom Frequenz Wirk- und Blindleistung gesamt Scheinleistung gesamt Wirk- und Blindleistung pro Phase Scheinleistung pro Phase Leistungsfaktor gesamt Leistungsfaktor pro Phase Wirk- und Blindenergie Scheinenergie Oberschwingungsverzerrung (I THD & U THD) |
| [UH,nom] Bemessungs-Betriebsspannung | 20 - 60 V DC +/-10 % |
| Durchlaufzeit | 500 ms 60 V DC typisch |
| Netzwerktyp | 3-polig + N + E |
| Leistungsaufnahme in VA | 15 W bei 20 - 60 V DC |
| Max. Leistungsaufnahme in VA | 38 W bei 20 - 60 V DC |
| Displaytyp | Ohne Display |
| Abtastrate | 1.024 Abtastungen/Zyklus |
| Eingangstyp | Spannung (Impedanz 5 MOhm) Klappstromwandler (LVCT) (Impedanz 200 kOhm)5 x |
| Messspannung | 57…400 V AC 42 - 69 Hz zwischen Phase und Neutral 100…690 V AC 42 - 69 Hz zwischen Phasen |
| Frequenzmessbereich | 20…450 Hz |
| Anzahl der Eingänge | 8 digital 30 V AC/60 V DC |
| Messgenauigkeit | Spannung +/-0,1 % Strom +/-0,1 % |
| Genauigkeitsklasse | Klasse 0,1S Wirkenergie entspricht IEC 62053-22 Klasse 0,1 Wirkenergie entspricht IEC 61557-12 Klasse 0,1 Wirkenergie entspricht ANSI C12.20 Klasse 0,5S Blindenergie entspricht IEC 62053-24 Klasse 0,1 Strom entspricht IEC 61557-12 Klasse 0,1 Spannung entspricht IEC 61557-12 Klasse 0,1 Wirkleistung entspricht IEC 61557-12 Klasse 0,5 Leistungsfaktor entspricht IEC 61557-12 |
| Anzahl der Ausgänge | 4 digital 2 Relais der Form C |
| Kommunikationsprotokoll | Modbus RTU bei 2.400 - 115.200 Bit/s - 2-Draht ION bei 2.400 - 115.200 Bit/s - 2-Draht DNP3 bei 2.400 - 115.200 Bit/s - 2-Draht Modbus TCP bei 10/100 mBit/s ION TCP bei 10/100 mBit/s DNP3 TCP bei 10/100 mBit/s IEC 61850 Ethernet Modbus TCP/IP daisy chain bei 10/100 mBit/s DHCP DNS DLMS |
| Unterstützung von Kommunikationsanschlüssen | 2 RS485 abnehmbare Schraubklemmleiste |
| Ethernet-Anschluss | 10/100BASE-TX 2 RJ45 |
| Kommunikations-Gateway | Ethernet/seriell |
| Zeitsynchronisationsprotokoll | GPS IRIG-B NTP SNTP PTP |
| Datenaufzeichnung | Zeitstempelung Minimal-/Maximalwerte von Echtzeitwerten Benutzerdefinierte Datenprotokolle Kontinuierliche Protokollierung oder Schnappschuss Trendkurven/Prognosen Ereignisaufzeichnung Alarmprotokolle Konfigurationsänderung Stromausfall Benutzeranmeldung/-abmeldung Datenprotokolle GPS-Synchronisation Sequenz der Ereignisaufzeichnung |
| Speicherkapazität | 2 GB |
| Cybersicherheit | Syslog-Protokollunterstützung Robuste Sicherheitsprotokolle Härtung Aktivieren/Deaktivieren der Kommunikationsports Hardware-Messsperre |
| Webdienste | Anzeige der erfassten Wellenform Webseite Bestanden/nicht bestanden-Bericht für IEEE 519 Bestanden/nicht bestanden-Bericht für EN 50160 ITIC (CBEMA)-Kurve SEMI-Kurve NEMA-Motorentlastungskurve Alarmbenachrichtigung per E-Mail TLS 1.2 Übermittlung historischer Daten per E-Mail |
| Ethernet-Service | DHCP-Client Geräteprofil-Webdienste (DPWS) Rapid Scanning Tree Protocol (RSTP) FTP/HTTP/HTTPS |
| Kommunikationsdienst | Konforme Berichte Zusammenfassung der Netzqualität Energiebericht EcoStruxure Power Ereignisanalyse E-Mail-Benachrichtigung per SMTP SNMP |
| Manipulationsschutz d. Einst. | Durch plombierbares Gehäuse geschützt |
| Montagehalterung | DIN-Schiene |
| elektrische Isolationsklasse | Klasse III entspricht EN/IEC 62052-11 |
| Isolationsspannung | III400…690 V entspricht EN 61010-1:Hrsg. 3 III347…600 V entspricht UL 61010-1:Hrsg. 3 III347…600 V entspricht CSA C22.2 Nr. 61010-1:Hrsg. 3 |
| Breite | 160 mm |
| Tiefe | 135,3 mm |
| Höhe | 160 mm |
| Produktgewicht | 1,5 kg |
| Marktsegment | Datenzentrum Gesundheitswesen Halbleiter Pharmazie Chemikalien Energie Bergbau |
Montage |
| Elektromagnetische Verträglichkeit | EMV-Störfestigkeit entspricht IEC 62052-11 EMV-Störfestigkeit entspricht IEC 61326-1 EMV-Störfestigkeit entspricht IEC 61000-6-5 Störfestigkeitsprüfung bei elektrostatischer Entladung entspricht IEC 61000-4-2 Störfestigkeit gegenüber abgestrahlten Feldern entspricht IEC 61000-4-3 Störfestigkeit gegen schnelle Transienten entspricht IEC 61000-4-4 Prüfung der Störfestigkeit gegen Überspannungen entspricht IEC 61000-4-5 Störfestigkeit gegenüber leitungsgebundenen Störungen entspricht IEC 61000-4-6 Störfestigkeit gegenüber magnetischen Felder mit Netzfrequenz entspricht IEC 61000-4-8 Störfestigkeit gegenüber leitungsgebundenen Störungen - Teststufe: 2 - 150 kHz entspricht CLC/TR 50579 Prüfung der Störfestigkeit gegen Spannungseinbrüche und Unterbrechungen entspricht IEC 61000-4-11 Störfestigkeit gegen Impulswellen entspricht IEC 61000-4-12 Leitungsgebundene und abgestrahlte Emissionen entspricht EN 55011 Leitungsgebundene und abgestrahlte Emissionen Klasse B entspricht EN 55032 Leitungsgebundene und abgestrahlte Emissionen Klasse B entspricht FCC Teil 15 Leitungsgebundene und abgestrahlte Emissionen Klasse B entspricht ICES-003 Stoßspannungsfestigkeit entspricht ANSI C37.90.1 Stoßspannungsfestigkeit entspricht IEEE C37.90.1 |
| Schutzart (IP) | IP65 Frontseite: IP30 Rückseite: |
| Schutzgrad | UL Typ 12, Frontseite |
| Relative Luftfeuchtigkeit | 5…95 % |
| Umgebungstemperatur bei Betrieb | -25…70 °C |
| Umgebungstemperatur bei Lagerung | -40…85 °C |
| Installationskategorie | III |
| Betriebshöhe | 0 - 3.000 m |
| Normen | ANSI C12.20 ANSI C37.90.1 IEC 61000-4-15 IEC 61000-4-30 IEC 61010-1 IEC 61326-1 IEC 61557-12 IEC 61850 IEC 62052-11 IEC 62052-31 IEC 62053-22 IEC 62053-23 IEC 62053-24 IEC 62586 UL 61010-1 |
| Gütesiegel | ISO 9001 ISO 14000 |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 2,4 kg |
| VPE 1 Höhe | 30,0 cm |
| VPE 1 Breite | 30,0 cm |
| VPE 1 Länge | 41,0 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Environmental data
|
EU-RoHS-Richtlinie
|
Konform mit Ausnahme EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| WEEE | Das Symbol der durchgestrichenen Mülltonne weist darauf hin, dass Elektro- bzw. Elektronik(alt)geräte nicht im Hausmüll entsorgt werden dürfen, sondern vom Besitzer einer getrennten Sammlung für Elektro- und Elektronikaltgeräte zugeführt werden müssen. |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | No |
| SCIP-Nummer | 593f15dc-c512-4cf6-ac2d-78a614f80e12 |
| CO2-Bilanz (kg CO2 eq.) | 758 |
| Global warming ; Total life cycle | 758 kg CO2 eq. |
