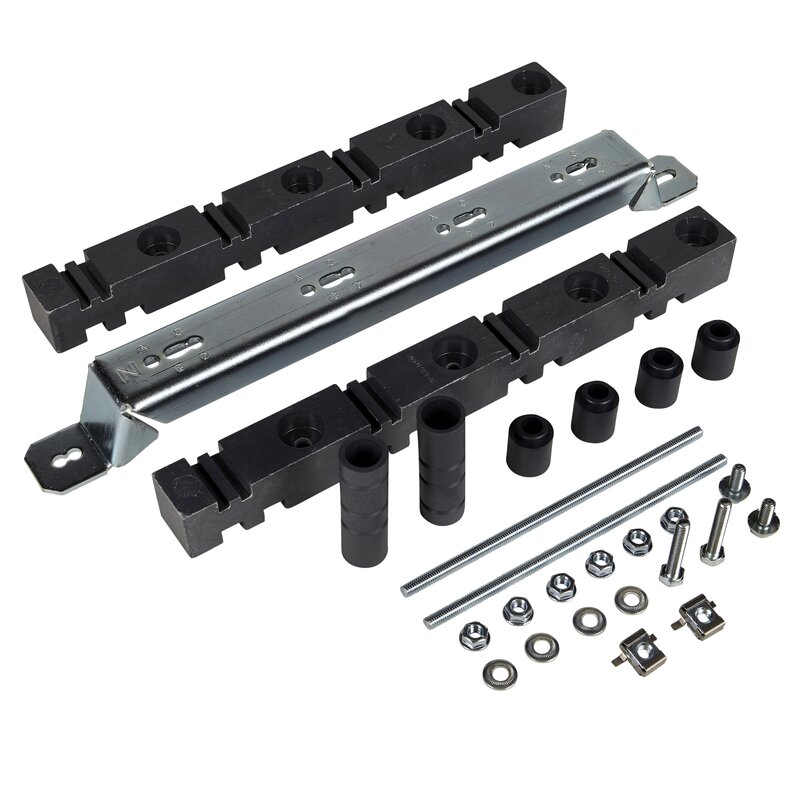

PanelSeT SF-Führung, vertikal für Sammelschienen bis 3200A, 600x600mm
NSYBVS600
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Instruction sheet
|
Download |
|
CAD
|
Download |
|
Other technical guide
|
Download |
|
Catalog
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | PanelSeT |
| Zubehör / Teilekategorie | Zubehör für Schienenverteiler |
| Produkt- oder Komponententyp | Sammelschienenhalter |
| Anwendung | Mehrzweck Prisma-Anwendung |
| Gehäuse-Nennmaße | - |
| Montageort | Auf Gehäusestruktur |

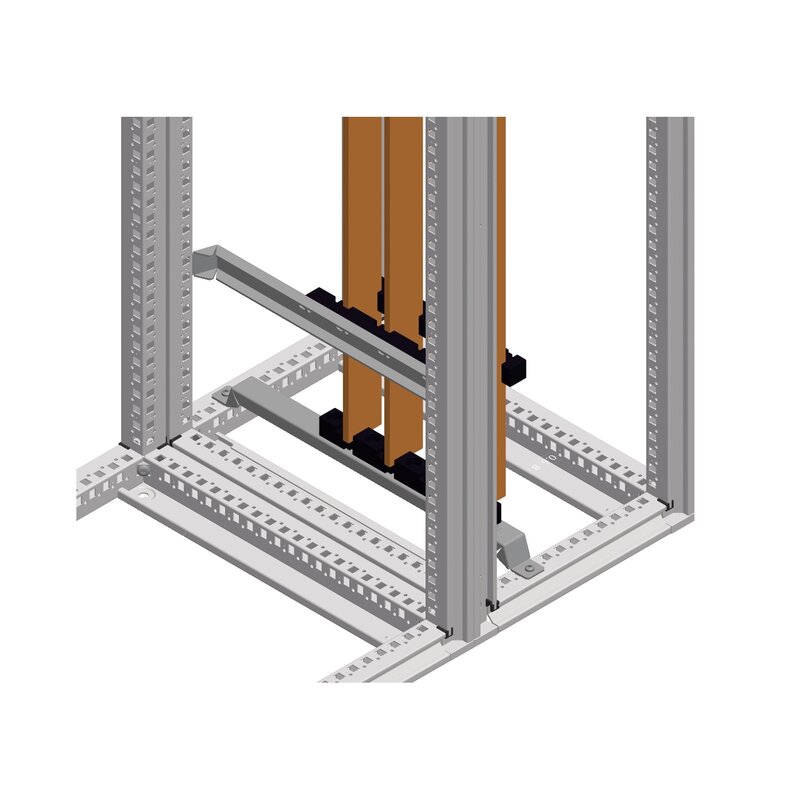

| Sammelschienenposition | Vertikal |
| Kompatible Produktfamilie | PanelSeT PanelSeT SF Linergy Linergy LGYE Linergy Linergy BS Prisma Prisma PH |
Zusatzmerkmale |
| Schaltschrank-Geräteanschluss | Linergy LGYE seitlich Sammelschiene - fest Linergy BS seitlich Sammelschiene - fest |
| Unterkategorie | Befestigungselemente 1 Metallhalterung 2 Isolierschienenhalterung |
| Menge pro Satz | Satz à 1 Stück |
| Material | Schienenhalter: Kunststoff Metallhalterung: Stahl |
| Befestigungsmodus | Durch Befestigungselement |

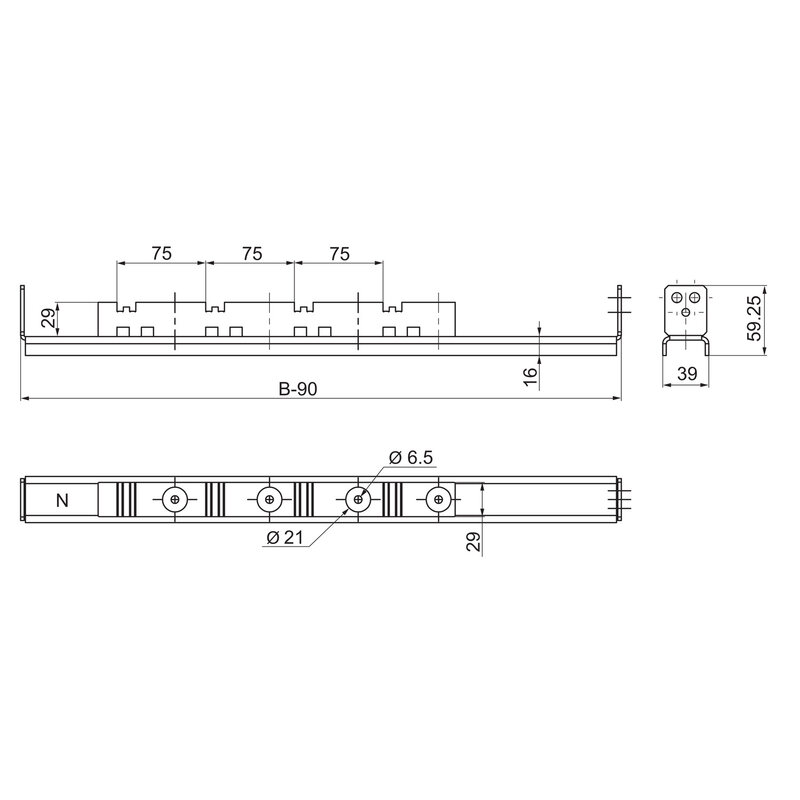

| Breite | Befestigungspunke: 550 mm Nennwert: 600 mm |
| Tiefe | 39 mm |
| [In] Bemessungsstrom | 3200 A | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 1,772 kg |
| VPE 1 Höhe | 7,000 cm |
| VPE 1 Breite | 10,000 cm |
| VPE 1 Länge | 58,000 cm |
| VPE 2 Art | P12 |
| VPE 2 Menge | 50 |
| VPE 2 Gewicht | 102,000 kg |
| VPE 2 Höhe | 48,000 cm |
| VPE 2 Breite | 120,000 cm |
| VPE 2 Länge | 80,000 cm | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
Quecksilberfrei
|
Ja |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | Ja |
| Sustainable packaging | Nein |
| EU-RoHS-Richtlinie | https://download.schneider-electric.com/files?p_Doc_Ref=NSYBVS600_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.schneider-electric.com/files?p_Doc_Ref=NSYBVS600_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
