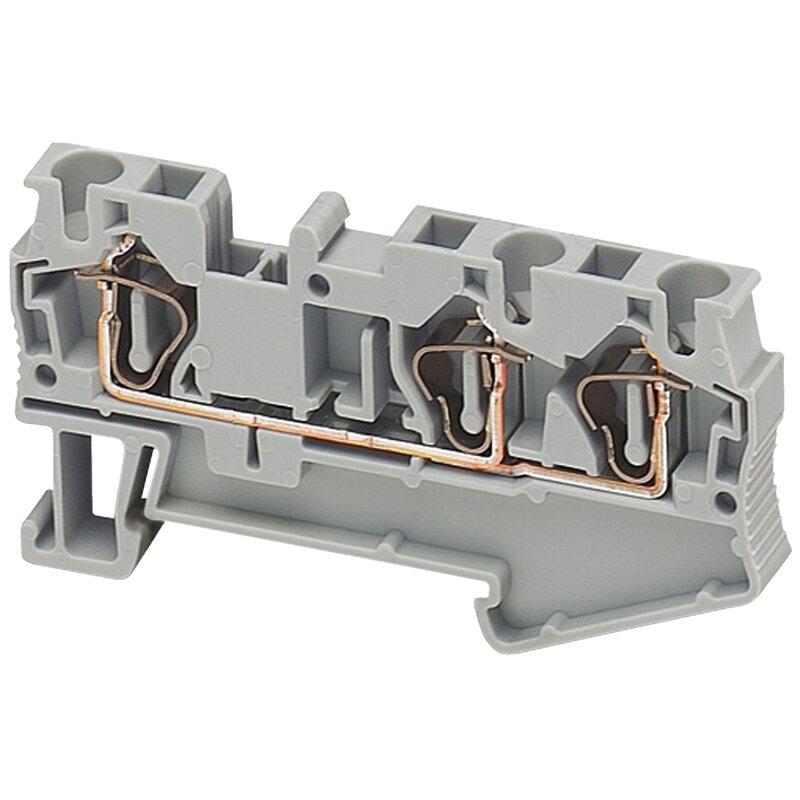

Linergy-TR, Durchgangsklemme, mit Zugfederanschluss,für Leiterquerschnitt 4mm²,mit 3 Anschlüsse,in Farbe Grau
NSYTRR43
Materialpreisgruppe
: AC
234,00 €
Demnächst nicht mehr lieferb…
Eingestellt am: 10. November 2025
EAN Code: 3606480532719
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
CAD
|
Download |
|
Catalog
|
Download |
|
Declaration of conformity
|
Download |
|
Environmental Disclosure
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (9)
Marking Accessories: Kompatible Produkte
Marking Accessories (8)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Linergy |
| Produktname | Linergy TR |
| Produkt- oder Komponententyp | Klemmenblock |
| Kurzbezeichnung des Geräts | TRR |
| Zubehör / Teilekategorie | Anschlusszubehör |
| Typ des Klemmenblocks | Durchlass |
| Klemmenleistenniveau | 1 |
| Montagemodus | Aufsteckbar |
| Nennquerschnitt | 4 mm² |
| Länge | 71,5 mm |
| Farbe | Grau |
| Menge pro Satz | Satz à 50 Stück | Zusatzmerkmale |
| Breite | 6,2 mm |
| Höhe | 36,5 mm |
| Anschlüsse - Klemmen | 1 Federklemme: vorgeschaltet 2 Federklemme: nachgeschaltet |
| Anzahl der Verbindungen | 3 |
| Anschlussposition | Oben |
| Anzahl von Messeingängen | 2 |
| Kabel-Querschnitt | 0,08…4 mm², starr ohne Kabelende 0,08…4 mm², flexibel ohne Kabelende 0,08…6 mm², starr mit Kabelende 0,2…4 mm², flexibel mit Kabelende |
| Drahtabisolierungslänge | 10 mm |
| Tool-Typ | Verbindung: Flachschraubendreher Trennung: Flachschraubendreher |
| Betriebsbemessungsspannung Ue | 600 V CSA 800 V entspricht EN/IEC 60947-7-1 600 V UL |
| Nennstrom [In] | 32 A entspricht EN/IEC 60947-7-1 30 A CSA 30 A UL |
| Material | Polyamid 6/6: Isoliergehäuse Kupferlegierung: Steckverbinder und Schraube Kupferlegierung: Commoning-Link Chrom-Nickel-Stahl: Feder |
| dielektrischer Verlust | 0,01 bei 1 MHz entspricht IEC 60250 0,01 bei 1 MHz entspricht VDE 0303-T4 |
| dielektrische Konstante | 3,7 bei 1 MHz |
| Wiederstandsfähigkeit | 10000 MΩ.m entspricht IEC 60093 10000 MΩ.m entspricht VDE 0303-T30 |
| Oberflächenwiderstand | 1000 GΩ entspricht IEC 60093 1000 GΩ entspricht VDE 0303-T30 |
| Kriechfestigkeit | 500 CTI (> 400 kB) entspricht IEC 60093 500 CTI (> 400 kB) entspricht VDE 0303-T30 |
| Flammenfestigkeit | V0, Dicke0,8 mm entspricht UL 94 |
| Produktgewicht | 10,8 g |
| Kompatible Produktfamilie | PrismaSeT G PrismaSeT P PrismaSet HD PrismaSeT Pack 250 PanelSeT Mureva PrismaSeT XS TeSys |
| Produktkompatibilität | Räumliche Abgrenzungen | Montage |
| Produktzertifizierungen | VDE DNV UL CSA GL |
| Durchschlagfestigkeit | 1000 V entspricht IEC 60243-1 |
| Umgebungstemperatur bei Betrieb | -40…130 °C entspricht IEC 60216-1 -40…130 °C entspricht VDE 0304-T21 |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 11,000 g |
| VPE 1 Höhe | 0,650 cm |
| VPE 1 Breite | 3,500 cm |
| VPE 1 Länge | 7,200 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 50 |
| VPE 2 Gewicht | 585,000 g |
| VPE 2 Höhe | 4,500 cm |
| VPE 2 Breite | 9,500 cm |
| VPE 2 Länge | 31,700 cm |
| VPE 3 Art | P06 |
| VPE 3 Menge | 5000 |
| VPE 3 Gewicht | 71,500 kg |
| VPE 3 Höhe | 75,000 cm |
| VPE 3 Breite | 60,000 cm |
| VPE 3 Länge | 80,000 cm | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Frei von REACh-SVHC | Ja |
| Frei von giftigen Schwermetallen | Ja |
|
Quecksilberfrei
|
Ja |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Ja |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | Produkt mit halogenfreien Kunststoffteilen |
| Rücknahme | Ja |
| CO2-Bilanz (kg CO2 eq.) | 6 |
| Sustainable packaging | Nein |
| Total lifecycle Carbon footprint | 6 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 0.066226264 |
| CO₂-Fußabdruck der Herstellungsphase [A1 bis A3] | 0.1 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.001406263 |
| CO₂-Fußabdruck der Distributionsphase [A4] | 0 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.001264079 |
| CO₂-Fußabdruck der Installationsphase [A5] | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 5.932823377 |
| CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6] | 6 kg CO2 eq. |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.027635388 |
| CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4] | 0 kg CO2 eq. |
| PVC-frei | Ja |
| Silikonfrei | Ja |
| Recyclingfähigkeitspotential in % | 37 |
| EU-RoHS-Richtlinie | https://download.se.com/files?p_Doc_Ref=NSYTRR43_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.se.com/files?p_Doc_Ref=NSYTRR43_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
