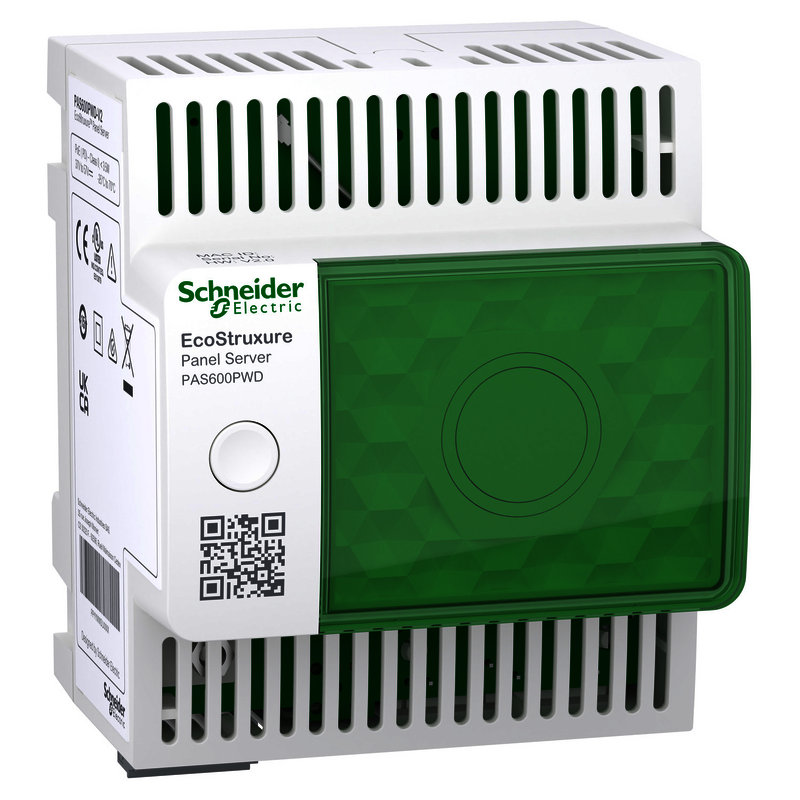

Panel Server Universal PAS600PWD, Wired by Design, Modbus RTU - Ethernet Modbus/TCP, PoE
PAS600PWD
Materialpreisgruppe
: DT
455,00 EUR
EAN Code: 3606487131434
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltkonformitätserklärung
|
Download |
|
Konformitätserklärung
|
Download |
|
Broschüre
|
Download |
|
Entsorgungsinformation
|
Download |
|
Technische Zeichnung
|
Download |
|
Firmware
|
Download |
|
Firmware - History, Utility & Others
|
Download |
|
Produktumweltprofil
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Benutzerhandbuch
|
Download |
|
Katalog
|
Download |
|
Informationsvideo
|
Video anzeigen |
|
CAD
|
Download |
Dieses Produkt ist kompatibel mit
Hauptfunktionen: Kompatible Produkte
Hauptfunktionen (6)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | EcoStruxure |
| Produktname | Panel Server Universal Wired by Design |
| Produkt- oder Komponententyp | Gateway |
| Kurzbezeichnung des Geräts | PAS600PWD |
| Kommunikations-Gateway | Ethernet/seriell |
| Geräteanwendung | Gateway |
| [UH,nom] Bemessungsbetriebsspannung | PoE | Zusatzmerkmale |
| Kommunikationsprotokoll | Modbus TCP DHCP HTTPS NTP/SNTP IPv4 IPv6 TCP/IP |
| Unterstützung von Kommunikationsanschlüssen | 2 RJ45: Ethernet Schraubklemmenleiste: RS485 |
| Anzahl der Geräte | 32 Modbus RTU product(s) 128 Modbus TCP/IP product(s) |
| Anzahl der Klientenverbindungen | 64 Modbus TCP/IP |
| Anschlüsse - Klemmen | Stromversorgung: Schraubklemmenleiste (oben) 1,5…2,5 mm² Kabel(n) Kommunikation: Schraubklemmenleiste (unten) 0,14…1,5 mm² Kabel(n) |
| [M] Anzugsdrehmoment | Stromversorgung: 0,6 Nm Kommunikation: 0,25 Nm |
| Drahtabisolierungslänge | Stromversorgung: 7 mm Kommunikation: 7 mm |
| Montagemodus | Aufsteckbar |
| Montagehalterung | DIN-Schiene |
| Produktzertifizierungen | CE cULus CB RCM UKCA FCC IC DNV Marine IACS E10 |
| Normen | IEC 61010 IEC 61010-1 IEC 61010-2-201 UL 61010 UL 61010-1 UL 61010-2-201 EN 61010-1 EN 61010-2-201 CAN/CSA C22.2 Nr. 61010-1-12 CAN/CSA C22.2 Nr. 61010-2-201 IEC 62974-1 IEC 61326-1 EN 61326-1 EN 55032 CISPR 11 FCC CFR 47 Teil 15 Klasse A IEC 60945 EN 62974-1 DNVGL-GC-0339 IEC 62947-1 |
| Tiefe | 70,2 mm |
| Höhe | 93 mm |
| Breite | 72 mm |
| Produktgewicht | 182 g |
| Datenaufzeichnung | Real time data monitoring |
| Datenpuffer für die Veröffentlichung in der Cloud | 1 Monat(e) |
| Funktion verfügbar | Integrierte Webseite für Konfiguration und Aktualisierung Diagnosefunktionen Diagnosebericht Diagnose der Kommunikation Energiemanagement Mit integriertem Webserver Firmware-Update Konfiguration der Sicherung/Wiederherstellung Konfigurierbares Ereignis |
| Topologie | Getrenntes Ethernet-Netzwerk Geschaltetes Ethernet-Netzwerk |
| Webdienste | HTTPS-Server SFTP-Veröffentlichung (CSV / JSON) HTTPS publication (CSV / JSON) |
| Kommunikationsdienst | Geräteprofil für Webdienste (DPWS) Modbus TCP-Client Modbus TCP-Server SNTP-Client DHCP-Klient DHCP-Server RSTP |
| Inbetriebnahme-Schnittstelle | EcoStruxure Power Commission Desktop EcoStruxure Power Commission Web (für die Integration von Drittgeräten) Webseite |
| Echtzeituhr | Mit RTC-Batteriesatz Mit benutzerspezifischer Kalibrierung |
| Zeitsynchronisationsprotokoll | NTP SNTP |
| Kompatible Produktfamilie | EcoStruxure Spezialist für Einrichtungen EcoStruxure Gebäudebetrieb EcoStruxure Strombetrieb EcoStruxure Experte für Stromüberwachung EcoStruxure Anlageberater EcoStruxure Energie-Drehscheibe EcoStruxure Ressourcen-Berater Third party SCADA |
| Communication interface | Modbus product | Montage |
| Relative Luftfeuchtigkeit | 0…93 % |
| Schutzart (IP) | IP40 (Vorderseite) IP20 (Gehäuse) |
| Umgebungstemperatur bei Betrieb | -25…70 °C |
| Umgebungstemperatur bei Lagerung | -40…85 °C |
| Verschmutzungsgrad | 2 |
| Betriebshöhe | < 2.300 m | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Höhe | 8,500 cm |
| VPE 1 Breite | 8,800 cm |
| VPE 1 Länge | 11,000 cm |
| VPE 1 Gewicht | 242,000 g |
| VPE 2 Art | S03 |
| VPE 2 Menge | 27 |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 7,152 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Environmental data
|
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen EU-RoHS-Deklaration |
| WEEE | Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen |
| SCIP-Nummer | 8fd200e0-fc2c-4c52-ba68-62f2aced16fe |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Ja |
| Nachhaltige Verpackung | Ja |
| PVC-frei | Ja |
| Rücknahme | No |
| Austauschbare Batterie | No |
| CO2-Bilanz (kg CO2 eq.) | 50 |
