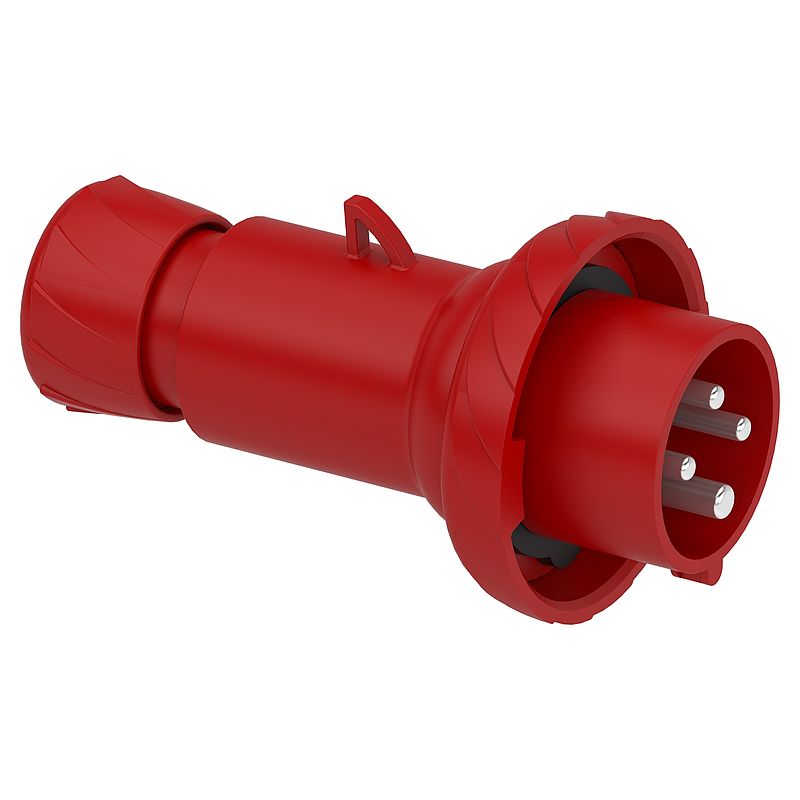

CEE Stecker, Schneidklemmen, 16A, 3p+E, 380-415 V AC, IP67
PKX16M734
Materialpreisgruppe
: D4
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Catalog
|
Download |
|
Environmental Disclosure
|
Download |
|
Instruction sheet
|
Download |
|
Promotional video
|
Video anzeigen |
|
Technical illustration
|
Download |
|
How to video
|
Video anzeigen |
|
CAD
|
Download |
Dieses Produkt ist kompatibel mit
Erweiterungen: Kompatible Produkte
Erweiterungen (10)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Mureva |
| Produkt- oder Komponententyp | Stecker |
| Kurzbezeichnung des Geräts | Mureva plug |
| Stecker/Steckdosen-Kategorie | Niederspannung |
| Beschreibung der Pole | 3P + E |
| Netzwerktyp | AC |
| Ausgangsstandard | Industriell | Zusatzmerkmale |
| Stecker/Steckdose/Steuerstatus | Gerade |
| [In] Bemessungsstrom | 16 A |
| [Ue] Bemessungs-Betriebsspannung | 380 - 415 V |
| Netzwerkfrequenz | 50/60 Hz |
| Erd.-Zapf.-Pos. im Uhrzeigers. | 6 h |
| Stecker, Steckdosenmaterial | Gehäuse: selbstlöschender Kunststoffwerkstoff |
| Kontaktmaterial | Hülsen: Messing |
| Anschlüsse - Klemmen | Schneidklemmentechnik |
| Kabel-Querschnitt | 1…2,5 mm² |
| äußerer Kabeldurchmesser | 8…15 mm |
| Kabeleinführung | Führungsrolle Kabelverschraubung |
| Gewindetyp | Pg 16 |
| Produktgewicht | 0,201 kg |
| Höhe | 139 mm |
| Breite | 81 mm |
| Tiefe | 81 mm |
| Farbe | Grau (RAL 7035) |
| Spannungfarbe | Rot | Montage |
| Normen | IEC 60309-1 IEC 60309-2 |
| Schutzart (IP) | IP67 entspricht IEC 60529 |
| Schutzart (IK) | IK08 entspricht EN 62262 |
| Feuerbeständigkeit | 850 °C entspricht IEC 60695-2-11 |
| Relative Luftfeuchtigkeit | 50 % bei 40 °C 70 % bei 30 °C 90 % bei 20 °C |
| Betriebshöhe | 2.000 m |
| Umgebungstemperatur bei Betrieb | 35 °C ( 86400 s ) -25…40 °C |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 184,000 g |
| VPE 1 Höhe | 7,800 cm |
| VPE 1 Breite | 7,800 cm |
| VPE 1 Länge | 15,200 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 10 |
| VPE 2 Gewicht | 2,046 kg |
| VPE 2 Höhe | 18,000 cm |
| VPE 2 Breite | 26,600 cm |
| VPE 2 Länge | 27,000 cm |
| VPE 3 Art | S03 |
| VPE 3 Menge | 20 |
| VPE 3 Gewicht | 4,579 kg |
| VPE 3 Höhe | 30,000 cm |
| VPE 3 Breite | 30,000 cm |
| VPE 3 Länge | 40,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Nachhaltigkeit
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| SCIP-Nummer | 661ec80b-b956-4b0a-92bb-53046f4cfb4c |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | Nein |
| CO2-Bilanz (kg CO2 eq.) | 12 |
| Sustainable packaging | Nein |
| Total lifecycle Carbon footprint | 12 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 1.3029212983431138 |
| CO2 Fußabdruck am Ende der Betriebsdauer | 1 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.025058483946344745 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | 0 kg CO2 eq. |
| CO2 Fußabdruck während der Einrichtung | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 9.694140845070427 |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 10 kg CO2 eq. |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.6036164201614633 |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.6 kg CO2 eq. |
| WEEE Label | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
