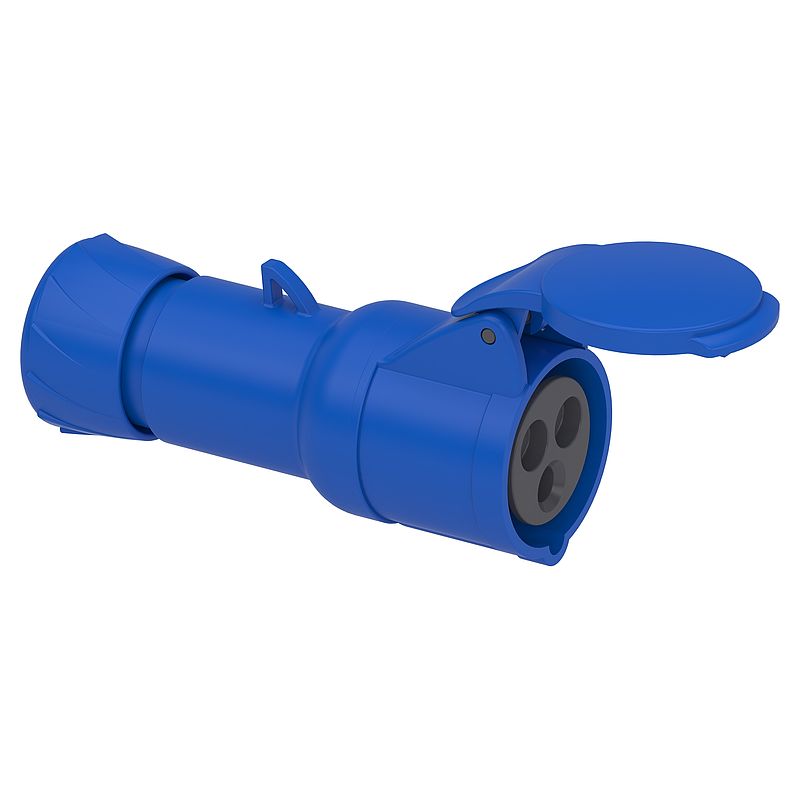

CEE Kupplung Schneidklemmen, 16A, 2p+E, 200-250 V AC, IP44
PKY16M423
Materialpreisgruppe
: D4
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
Catalog
|
Download |
|
Environmental Disclosure
|
Download |
|
Instruction sheet
|
Download |
|
Promotional video
|
Video anzeigen |
|
Technical illustration
|
Download |
|
How to video
|
Video anzeigen |
|
CAD
|
Download |
Dieses Produkt ist kompatibel mit
Erweiterungen: Kompatible Produkte
Erweiterungen (5)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Mureva |
| Produkt- oder Komponententyp | Steckerkupplung |
| Kurzbezeichnung des Geräts | Mureva fast |
| Stecker/Steckdosen-Kategorie | Niederspannung |
| Beschreibung der Pole | 2-polig + E |
| Netzwerktyp | AC |
| Ausgangsstandard | Industriell | Zusatzmerkmale |
| Stecker/Steckdose/Steuerstatus | Gerade |
| [In] Bemessungsstrom | 16 A |
| [Ue] Bemessungs-Betriebsspannung | 200-250 V |
| Netzwerkfrequenz | 50/60 Hz |
| Erd.-Zapf.-Pos. im Uhrzeigers. | 6 h |
| Stecker, Steckdosenmaterial | Gehäuse: selbstlöschender Kunststoffwerkstoff |
| Kontaktmaterial | Hülsen: Messing |
| Anschlüsse - Klemmen | Schneidklemmentechnik |
| Kabel-Querschnitt | 1…2,5 mm² |
| äußerer Kabeldurchmesser | 8…15 mm |
| Kabeleinführung | Führungsrolle Kabelverschraubung |
| Gewindetyp | Pg 21 |
| Produktgewicht | 0,169 kg |
| Höhe | 78 mm |
| Breite | 78 mm |
| Tiefe | 140 mm |
| Farbe | Grau (RAL 7035) |
| Spannungfarbe | Bau | Montage |
| Normen | IEC 60309-2 IEC 60309-1 |
| Schutzart (IP) | IP44 entspricht IEC 60529 |
| Schutzart (IK) | IK08 entspricht EN 62262 |
| Feuerbeständigkeit | 850 °C entspricht IEC 60695-2-1 |
| Relative Luftfeuchtigkeit | 50 % bei 40 °C 70 % bei 30 °C 90 % bei 20 °C |
| Umgebungstemperatur bei Betrieb | 35 °C ( 86400 s ) -25…40 °C |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 151,200 g |
| VPE 1 Höhe | 5,000 cm |
| VPE 1 Breite | 7,000 cm |
| VPE 1 Länge | 14,500 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 10 |
| VPE 2 Gewicht | 1,618 kg |
| VPE 2 Höhe | 12,000 cm |
| VPE 2 Breite | 26,000 cm |
| VPE 2 Länge | 27,000 cm |
| VPE 3 Art | S03 |
| VPE 3 Menge | 30 |
| VPE 3 Gewicht | 4,936 kg |
| VPE 3 Höhe | 30,000 cm |
| VPE 3 Breite | 30,000 cm |
| VPE 3 Länge | 40,000 cm | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
Quecksilberfrei
|
Ja |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| SCIP-Nummer | 89350e0d-a4ac-4516-bf86-fdaed8a227fc |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | Nein |
| CO2-Bilanz (kg CO2 eq.) | 7 |
| Sustainable packaging | Nein |
| Total lifecycle Carbon footprint | 7 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 1.0441875900932878 |
| CO₂-Fußabdruck der Herstellungsphase [A1 bis A3] | 1 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.02008237795836116 |
| CO₂-Fußabdruck der Distributionsphase [A4] | 0 kg CO2 eq. |
| CO₂-Fußabdruck der Installationsphase [A5] | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 5.565154929577466 |
| CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6] | 6 kg CO2 eq. |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.48375045822848645 |
| CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4] | 0.5 kg CO2 eq. |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| EU-RoHS-Richtlinie | https://download.schneider-electric.com/files?p_Doc_Ref=PKY16M423_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.schneider-electric.com/files?p_Doc_Ref=PKY16M423_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| Recyclingfähigkeitspotential in % | 33 |
19 Dokumente
| Auswahlkatalog 2025
15/09/25 · Catalog |
42,4 MB | Download |
| Merten Katalog
15/09/25 · Catalog |
81,4 MB | Download |
| PKY16M423 EU-RoHS-Erklärung
11/04/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| PKY16M423 REACh-Erklärung
11/04/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| Mureva PK Wander Socket fast connection 16A 2P-E 200-250V IP44 - 3D CAD 15/03/25 · CAD | 1,4 MB | Download |
| Discover High Performance Industrial Plugs and Sockets Mureva
15/03/25 · How to video |
69,6 MB | Video anzeigen |
| Mureva PK Wander Socket fast connection 16A 3P-N-E 380-415V IP44 - TI-Exploded 15/03/25 · Technical illustration | 0,0 MB | Download |
| Certificate for PratiKa 3P 4P 5P 15/03/25 · Certificate | 3,0 MB | Download |
| Mureva: new extended waterproof products, for all your projects 15/03/25 · Promotional video | 1,7 MB | Video anzeigen |
| Mureva PK - Socle & prise industrielle - 32A - 3P+N+E - vis - Profil Environnemental Produit 15/03/25 · Environmental Disclosure | 0,4 MB | Download |
| Mureva PK Industrial plugs and sockets 15/03/25 · Catalog | 7,6 MB | Download |
| Mureva PK FAST Connect Instruction sheet 15/03/25 · Instruction sheet | 1,6 MB | Download |
| Mureva PK - Industrial Plug & Socket - 32A - 3P+N+E - screw - Product Environmental Profile 15/03/25 · Environmental Disclosure | 0,4 MB | Download |
| Catalogue PratiKa Plugs and Sockets
15/03/25 · Catalog |
27,0 MB | Download |
| EU declaration of conformity 15/03/25 · Declaration of conformity | 0,2 MB | Download |
| Mureva PK Wander Socket fast connection 16A 2P-E 200-250V IP44 - TI-Exploded 15/02/25 · Technical illustration | 0,0 MB | Download |
| Mureva PK Wander Socket fast connection 16A 3P-E 380-415V IP44 - TI-Exploded 15/02/25 · Technical illustration | 0,0 MB | Download |
| Mureva PK Wander Socket fast connection 16A 3P-N-E 380-415V IP44 - TI-Exploded-2 16/01/25 · Technical illustration | 0,0 MB | Download |
| 01/01/70 Catalog | 0,0 MB | Download |
