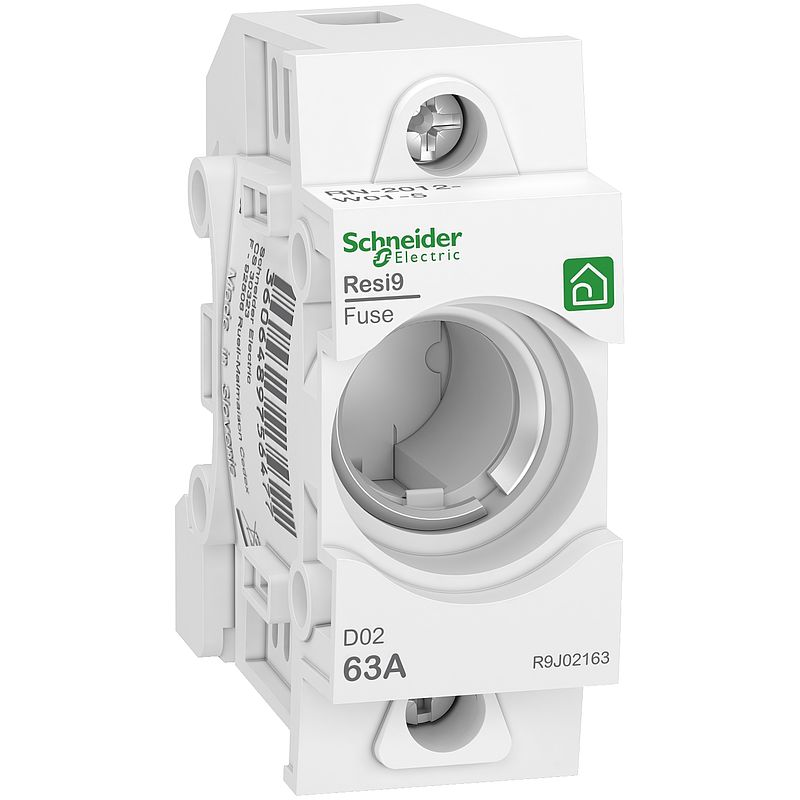

Neozed Sicherungssockel D02, 1P, 63A, 400V, DIN-Schiene
R9J02163
Materialpreisgruppe
: D0
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of conformity
|
Download |
|
Brochure
|
Download |
|
CAD
|
Download |
|
Catalog
|
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Certificate
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Resi9 |
| Produkt- oder Komponententyp | Sicherungshalter |
| Code der Sicherungsgröße | D02 |
| Farbe | Weiß |
| Menge pro Satz | Satz à 1 Stück | Zusatzmerkmale |
| Beschreibung der Pole | 1P |
| Zugehörige Absicherung | 63 A |
| [Ue] Bemessungs-Betriebsspannung | 400 V AC 250 V DC |
| Nenn-Unterbrechungskapazität | 50 kA AC 8 kA DC |
| Montagehalterung | DIN-Schiene |
| 9-mm-Raster | 3 |
| Höhe | 68 mm |
| Breite | 27 mm |
| Tiefe | 59 mm |
| Produktgewicht | 64 g |
| Material | Kunststoff |
| Anschlüsse - Klemmen | Schraubklemme (unten) 1,5…35 mm² Kabel(n) flexibel Schraubklemme (unten) 1,5…35 mm² Kabel(n) flexibel mit Kabelende Schraubklemme (unten) 1…35 mm² Kabel(n) fest Schraubklemme (oben) 1,5…25 mm² Kabel(n) flexibel Schraubklemme (oben) 1,5…25 mm² Kabel(n) flexibel mit Kabelende Schraubklemme (oben) 1…25 mm² Kabel(n) fest |
| Drahtabisolierungslänge | 12 mm |
| [M] Anzugsdrehmoment | 2,5 Nm | Montage |
| Schutzart (IP) | IP20 entspricht IEC 60269 IP40 (modulares Gehäuse) entspricht IEC 60269 |
| Normen | IEC 60269-3 HD 60269-3 EN/IEC 60269-1 DIN EN 60269-1 (VDE 0636-1) DIN VDE 0636-3 (VDE 0636-3) |
| Konformitätskennzeichen | VDE |
| Umgebungstemperatur bei Betrieb | -25…40 °C |
| Umgebungstemperatur bei Lagerung | -40…70 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 67,0 g |
| VPE 1 Höhe | 2,8 cm |
| VPE 1 Breite | 6,0 cm |
| VPE 1 Länge | 6,2 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 15 |
| VPE 2 Gewicht | 1,056 kg |
| VPE 2 Höhe | 6,9 cm |
| VPE 2 Breite | 8,8 cm |
| VPE 2 Länge | 34,5 cm |
| VPE 3 Art | S03 |
| VPE 3 Menge | 180 |
| VPE 3 Gewicht | 13,167 kg |
| VPE 3 Höhe | 30,0 cm |
| VPE 3 Breite | 30,0 cm |
| VPE 3 Länge | 40,0 cm | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Frei von giftigen Schwermetallen | Ja |
Quecksilberfrei
|
Ja |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Ja |
| SCIP-Nummer | B617c31b-ef89-4cf1-9642-26149ac9cf09 |
| Rücknahme | Ja |
| Sustainable packaging | Nein |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| REACh-Verordnung | https://download.schneider-electric.com/files?p_Doc_Ref=R9J02163_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| EU-RoHS-Richtlinie | https://download.schneider-electric.com/files?p_Doc_Ref=R9J02163_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
