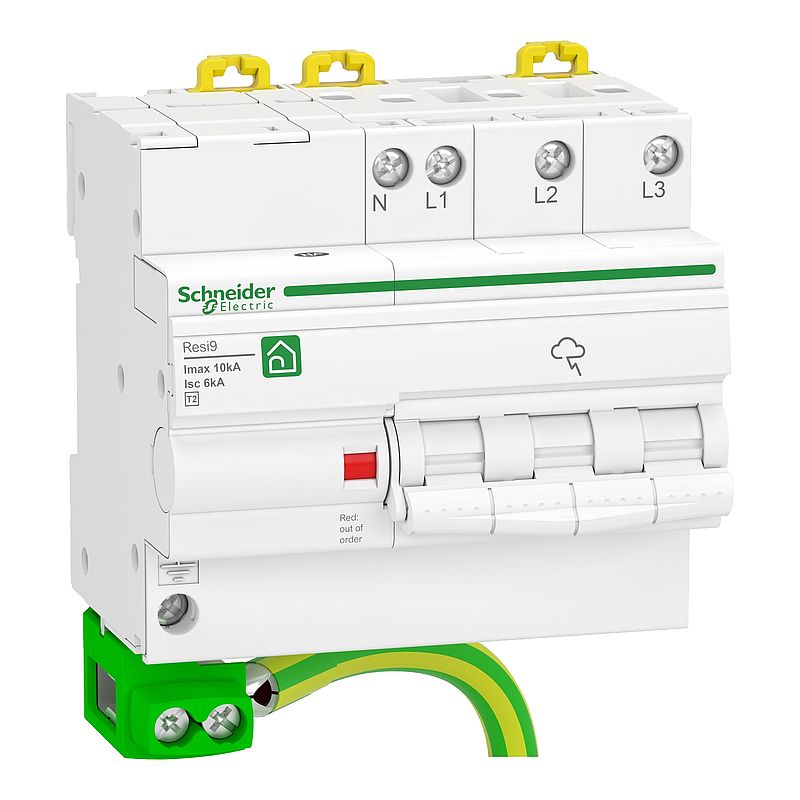

Überspannungs-Ableiter Resi9, 3P+N, Typ 2, Imax 10 kA, mit integr. Trennschalt.
R9L16710
Materialpreisgruppe
: D6
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
Circularity Profile
|
Download |
|
Brochure
|
Download |
|
CAD
|
Download |
|
Environmental Disclosure
|
Download |
|
Offer Marketing Illustration
|
Download |
|
Certificate
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produktbereich | Resi9 |
| Produkt- oder Komponententyp | Überspannungsableiter |
| Kurzbezeichnung des Geräts | Resi9 Quick PF |
| Beschreibung der Pole | 3P + N |
| Fernmeldekontakt | Ohne |
| Typ des Überspannungsableiters | Elektrisches Verteilungsnetzwerk |
| Erdungssystem | TT TN-S |
Zusatzmerkmale |
| Typ der Überspannungsableiter-Klasse | Typ 2 |
| Technologie des Überspannungsableiters | MOV + GDT |
| [Ue] Bemessungs-Betriebsspannung | 230/400 V ± 10 % AC 50/60 Hz |
| [In] Nennableitstoßstrom | Differentialbetrieb: 5 kA (L/N) Gleichtakt: 20 kA (N/PE) |
| [Imax] max. Ableitstoßstrom | Differentialbetrieb: 10 kA L/N Gleichtakt: 20 kA N/PE |
| [Uc] höchste Dauerspannung | Gleichtakt: 275 V N/PE Differentialbetrieb: 275 V L/N |
| [tA] Antwortzeit | <= 25 ns |
| [Up] Schutzpegel | Gleichtakt 1,5 kV Typ 2 N/PE Differentialbetrieb 1,5 kV Typ 2 L/N |
| [Ut] Zeitweilige Überspannung TOV | 337 V L/N 5 s Festigkeit 1200 V N/PE 200 ms sicherer Ausfallmodus 442 V L/PE 5 s Festigkeit |
| [Ifi] Folgestrom | 0,1 kA Gleichtakt N/PE |
| [Isccr] Kurzschlussfestigkeit | 6 kA |
| Lokale Signalisierung | Weiß/rot Kennbit |
| Max. netzseitiger Überstromschutz | Integrierter Leistungsschalter - Icu 6 kA |
| Montagemodus | Aufsteckbar |
| Montagehalterung | DIN-Schiene |
| 9-mm-Raster | 10 |
| Höhe | 106,8 mm |
| Breite | 88,4 mm |
| Tiefe | 74,1 mm |
| Farbe | Weiß (RAL 9003) |
| Max. Reststrom | 1 mA |
| Anschlüsse - Klemmen | Tunnelklemmen (L/N) 1…16 mm² fest Tunnelklemmen (L/N) 1…10 mm² flexibel Tunnelklemmen (Erde) 6…25 mm² fest Tunnelklemmen (Erde) 6…16 mm² flexibel mit Aderendhülse |
| [M] Anzugsdrehmoment | 2 Nm |
| Geliefertes Zubehör | Vormontiertes PE-Erdungskabel 1 zwischengeschaltete Klemmenleiste |
Montage |
| Normen | EN 61643-11:2012 IEC 61643-11:2011 |
| Konformitätskennzeichen | NF |
| Schutzart (IK) | IK03 entspricht IEC 62262 |
| Relative Luftfeuchtigkeit | 5…95 % |
| Umgebungstemperatur bei Betrieb | -5…40 °C |
| Umgebungstemperatur bei Lagerung | -40…85 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 673,000 g |
| VPE 1 Höhe | 8,200 cm |
| VPE 1 Breite | 12,000 cm |
| VPE 1 Länge | 15,500 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 14 |
| VPE 2 Gewicht | 9,901 kg |
| VPE 2 Höhe | 30 cm |
| VPE 2 Breite | 30 cm |
| VPE 2 Länge | 40 cm | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
Quecksilberfrei
|
Ja |
| SCIP-Nummer | 36bd7a2b-cb04-4d2b-af9d-7207cb06cb52 |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| PVC-frei | Nein |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | Produkt enthält Halogene über den Grenzwerten |
| Rücknahme | Ja |
| Sustainable packaging | Nein |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| EU-RoHS-Richtlinie | https://download.se.com/files?p_Doc_Ref=R9L16710_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.se.com/files?p_Doc_Ref=R9L16710_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
