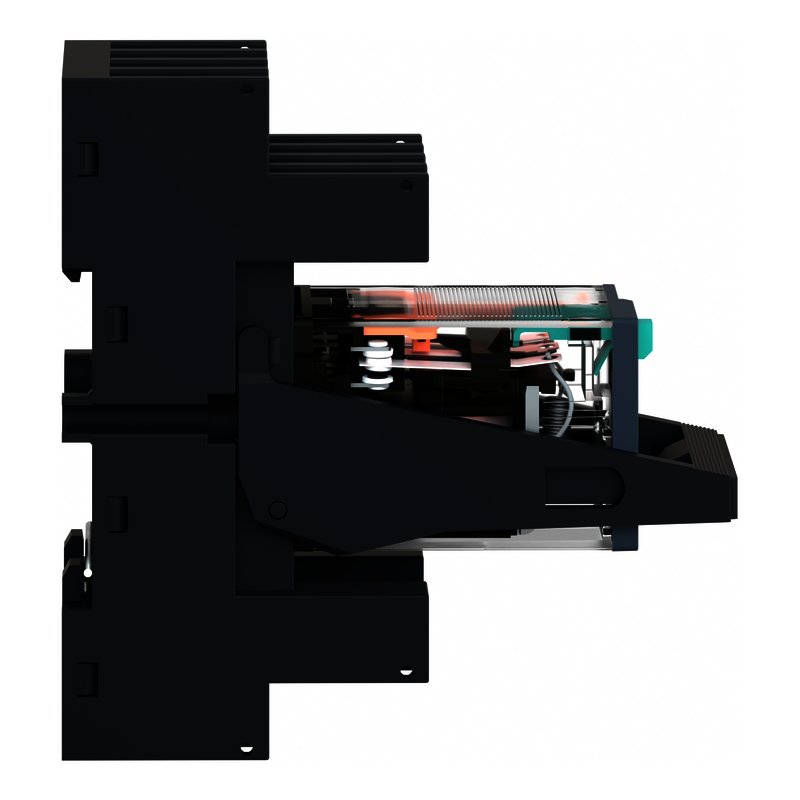

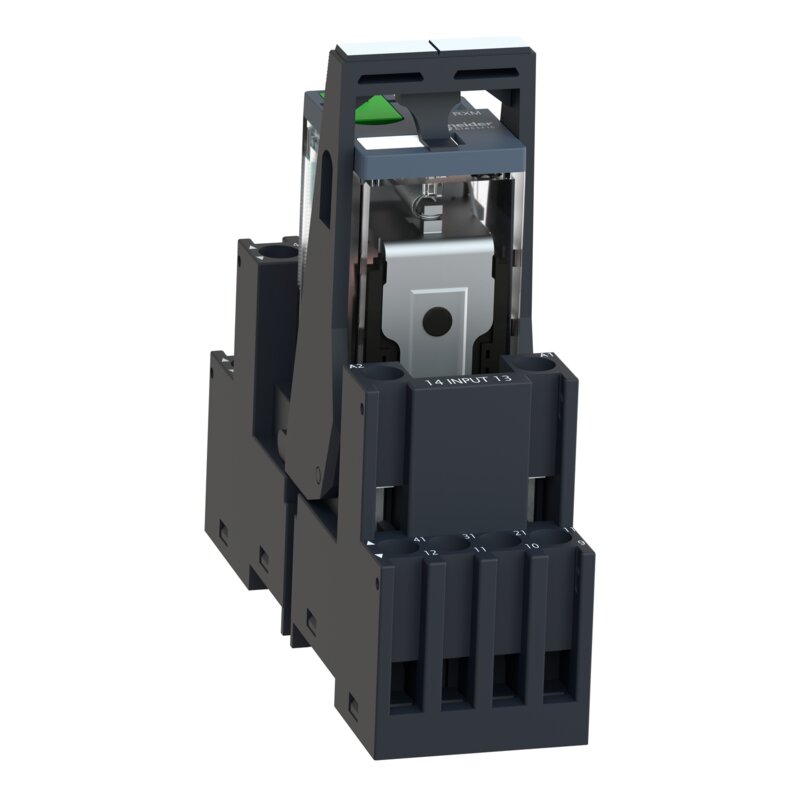

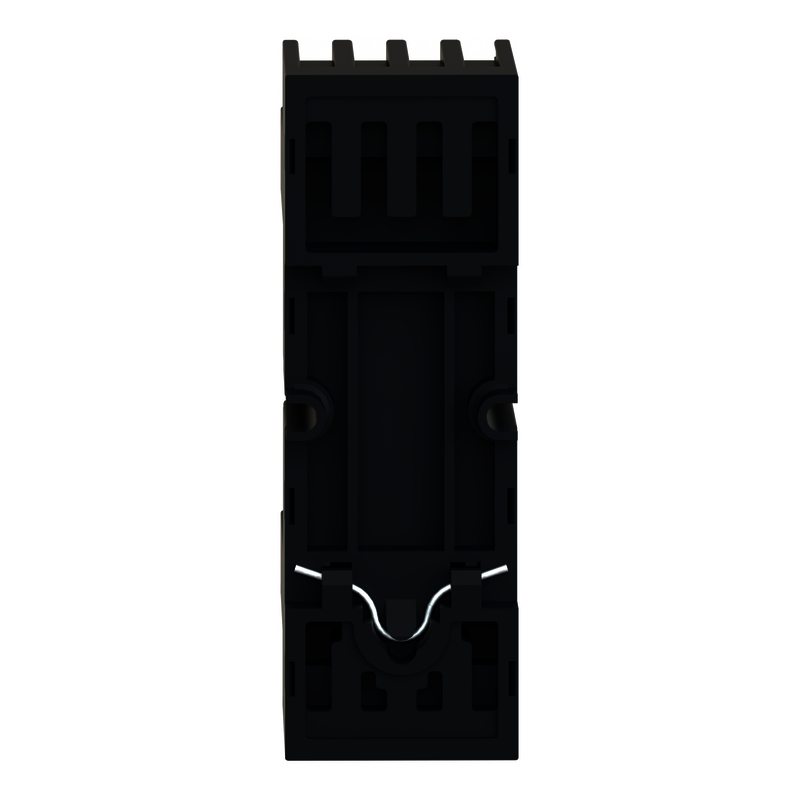

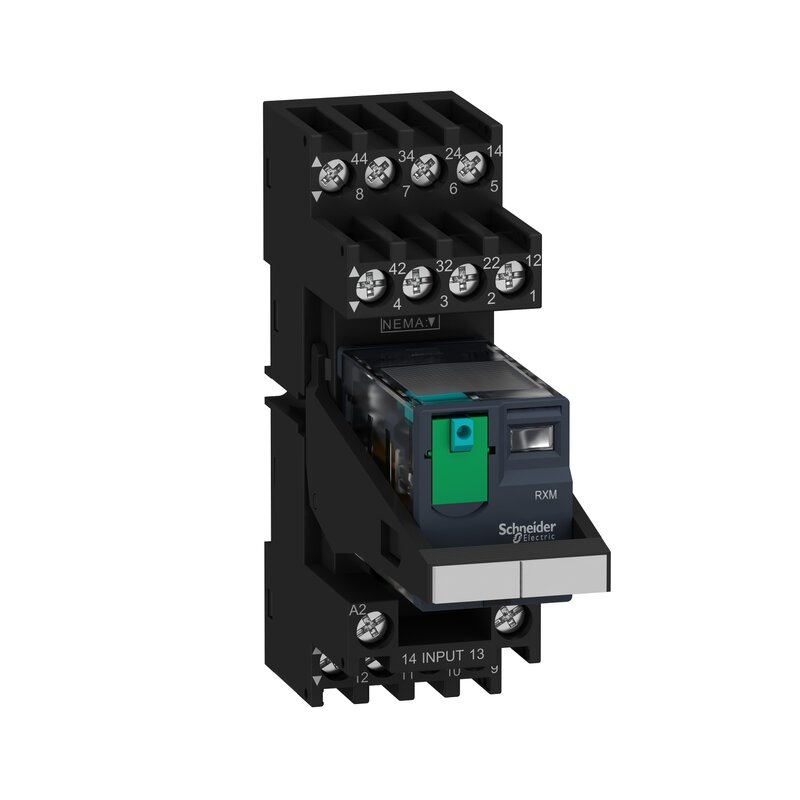

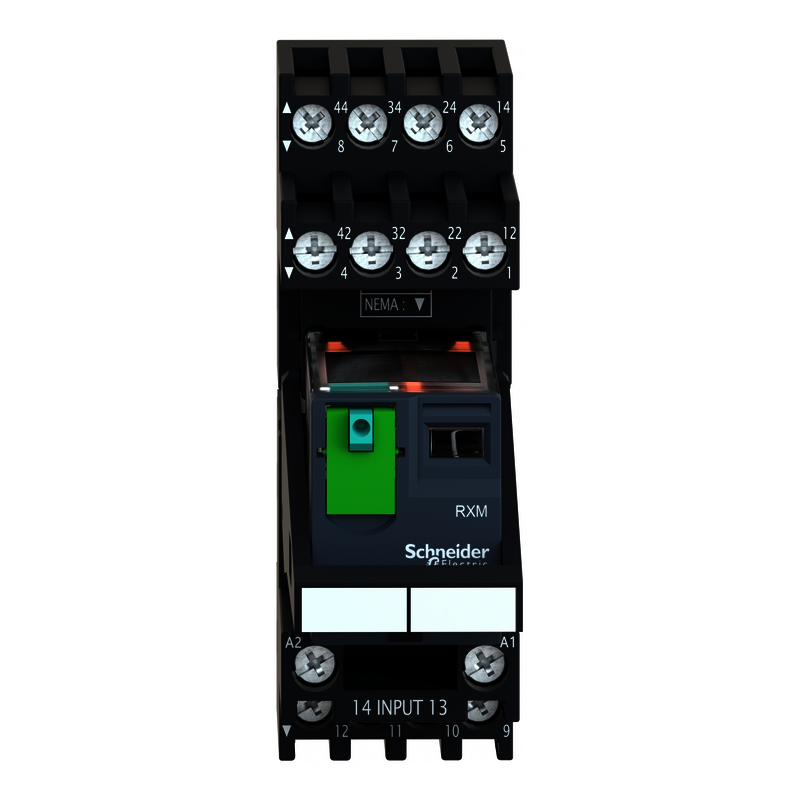

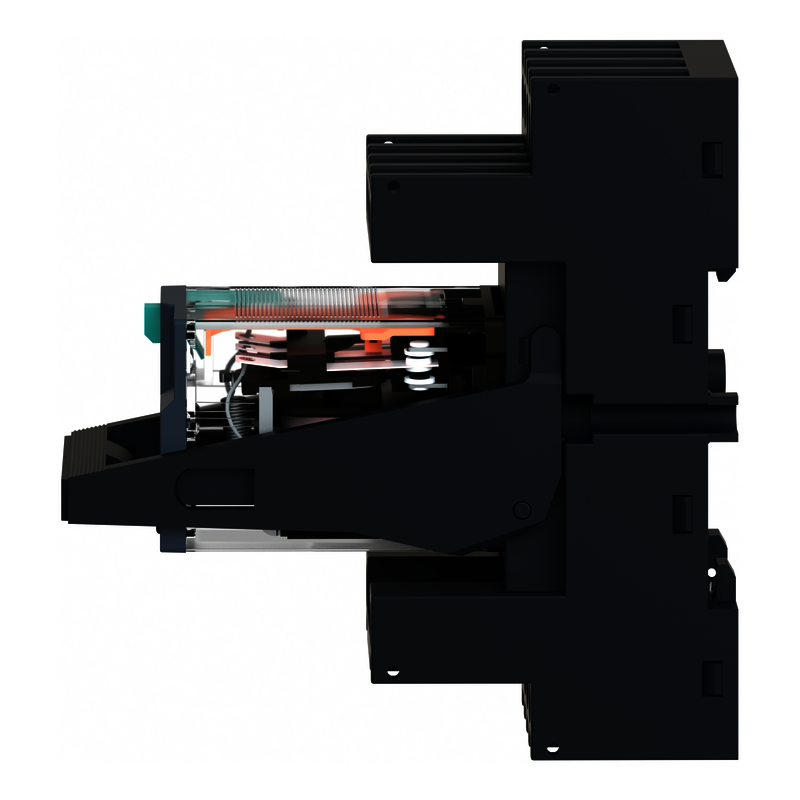

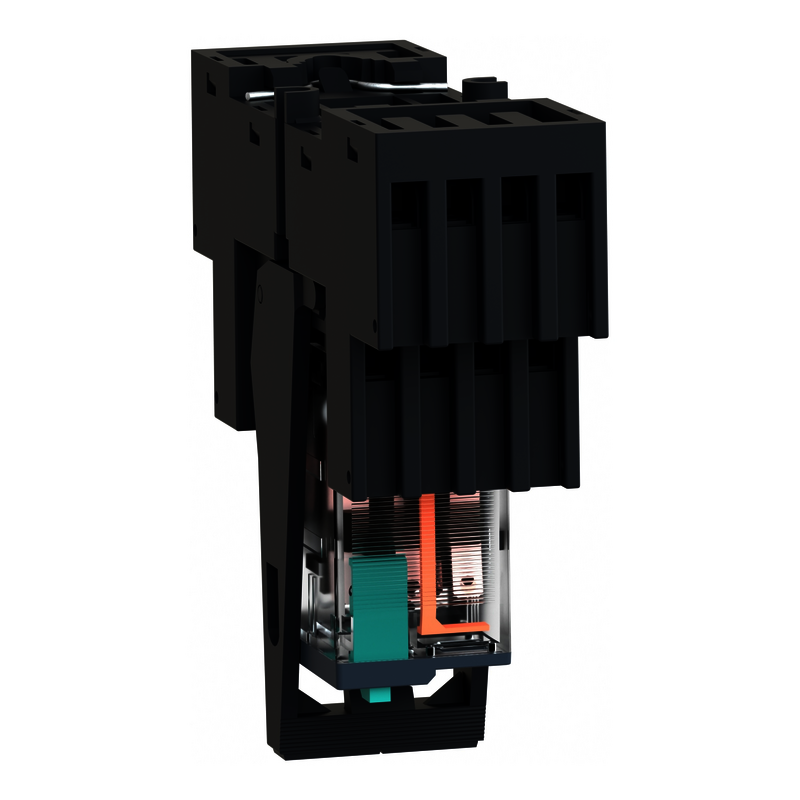

Miniaturrelais 4W 6A 24VDC LED Prüftaste Sockel komb. Bügel Schild montiert
RXM4AB2BDPVM
Materialpreisgruppe
: AA
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Broschüre
|
Download |
|
Circularity Profile
|
Download |
|
Environmental Disclosure
|
Download |
|
Catalog
|
Download |
|
Promotional video
|
Video anzeigen |
|
CAD
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Harmony Elektromechanische Relais |
| Name der Reihe | RXM Serie |
| Produkt- oder Komponententyp | Vormontiertes Steckrelais |
| Gerätetyp | Miniaturrelais |
| Art und Zusammensetzung der Kontakte | 4 Wechslerkontakte |
| LED-Statusanzeige | Mit |
| Steuerungstyp | Verriegelbarer Prüftaster |
| [Uc] Steuerkreisspannung | 24 V DC |
| [Ithe] Konventioneller eingeschlossener thermischer Strom | 6 A |
| Kontinuierlicher Ausgangsstrom | 5 A | Zusatzmerkmale |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 2,5 kV während 1,2/50 μs |
| [Ie] Bemessungs-Betriebsstrom | 3 A bei 28 V Öffner (Ö) (DC) entspricht IEC 3 A bei 250 V Öffner (Ö) (AC) entspricht IEC 6 A bei 28 V nein (DC) entspricht IEC 6 A bei 250 V nein (AC) entspricht IEC 6 A bei 277 V (AC) entspricht UL 8 A bei 30 V (DC) entspricht UL |
| Min. Schaltstrom | 10 mA |
| Min. Schaltspannung | 17 V |
| Min. Schaltleistung | 170 mW bei 10 mA, 17 V |
| Elektrische Lebensdauer | 100000 Zyklen für ohmsch Belastung |
| Bemessungs-Betriebsspannungsgrenzen | 19,2 - 26,4 V DC |
| [Ui] Bemessungs-Isolationsspannung | 250 V entspricht IEC |
| Max. Schaltspannung | 250 V |
| Ausfallspannungsschwelle | >= 0,1 Uc DC |
| Laststrom | 6 A bei 250 V AC 6 A bei 28 V DC |
| Betriebszeit | 20 ms |
| Max. Schaltleistung | 1.500 VA/168 W AC/DC |
| Durchschnittlicher Widerstand | 650 Ohm bei 20 °C ± 10 % |
| Durchschnittlicher Verbrauch der Spule | 0,9 W, DC |
| Mechanische Lebensdauer | 10000000 Zyklen |
| Daten bezüglich Sicherheit und Zuverlässigkeit | B10d = 100.000 |
| Betriebsrate | <= 1.200 Zyklen/Stunde unter Last <= 18.000 Zyklen/Stunde keine Last |
| Auslastungskoeffizient | 20 % |
| CAD-Gesamtbreite | 26,9 mm |
| CAD-Gesamthöhe | 79 mm |
| CAD-Gesamttiefe | 78,45 mm |
| Drehmoment | 1 Nm |
| Rückstellzeit | 20 ms |
| Anordnung der Kontaktklemmen | Gemischt |
| Anschlüsse - Klemmen | Stecker, 1 x 0,25 - 2,5 mm² (AWG 22 - AWG 14) flexibel mit Kabelende Stecker, 2 x 0,25 - 1 mm² (AWG 22 - AWG 17) flexibel mit Kabelende Stecker, 1 x 0,5 - 2,5 mm² (AWG 20 - AWG 14) starr ohne Kabelende Stecker, 2 x 0,5 - 1,5 mm² (AWG 20 - AWG 16) starr ohne Kabelende |
| Durchschlagfestigkeit | 1300 V AC zwischen Kontakten mit Mikro-Abschaltung 2000 V AC zwischen Spule und Kontakt mit Grundisolierung 2000 V AC zwischen Polen mit Grundisolierung |
| Kompatibilitätscode | RXM |
| Schutzkategorie | RT I |
| Verschmutzungsgrad | 2 |
| Betriebsposition | Jede Position |
| Prüfklassen | Level A Gruppenmontage |
| Gerätedarstellung | Vollständiges Produkt |
| Verkauf je unteilbare Menge | 30 |
| Kontaktmaterial | AgNi |
| Stiftform | Flach (Typ Faston) |
| Produktgewicht | 0,096 kg | Montage |
| Umgebungstemperatur bei Betrieb | -40…55 °C |
| Schutzart (IP) | IP20 entspricht IEC 60529 |
| Normen | UL 508 IEC 61810-1 CSA C22.2 Nr. 14 IEC 61984 |
| Produktzertifizierungen | UL Lloyd's CE CSA GOST IECEE CB-Schema |
| Umgebungstemperatur bei Lagerung | -40…85 °C |
| Vibrationsfestigkeit | 3 Gn, Amplitude = ± 1 mm (f = 10…150 Hz)5 Zyklen in Betrieb 5 gn, Amplitude = ± 1 mm (f = 10…150 Hz)5 Zyklen nicht in Betrieb |
| Stoßfestigkeit | 10 Gn für in Betrieb 30 gn für nicht in Betrieb |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 7,9 cm |
| VPE 1 Breite | 2,69 cm |
| VPE 1 Länge | 7,845 cm |
| Verpackungsgewicht (Lbs) | 99,0 g |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 30 |
| VPE 2 Höhe | 25,0 cm |
| VPE 2 Breite | 10,0 cm |
| VPE 2 Länge | 30,0 cm |
| VPE 2 Gewicht | 3,116 kg |
| VPE 3 Art | S03 |
| VPE 3 Menge | 60 |
| VPE 3 Höhe | 30,0 cm |
| VPE 3 Breite | 30,0 cm |
| VPE 3 Länge | 40,0 cm |
| VPE 3 Gewicht | 7,13 kg | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Total lifecycle Carbon footprint | 16 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 0.7832711342 |
| CO₂-Fußabdruck der Herstellungsphase [A1 bis A3] | 0.8 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.0127732436 |
| CO₂-Fußabdruck der Distributionsphase [A4] | 0 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.0006054032 |
| CO₂-Fußabdruck der Installationsphase [A5] | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 14.9935628571 |
| Frei von REACh-SVHC | Ja |
| CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6] | 15 kg CO2 eq. |
| Frei von giftigen Schwermetallen | Ja |
Quecksilberfrei
|
Ja |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.0129501866 |
| CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4] | 0 kg CO2 eq. |
| CO2-Bilanz (kg CO2 eq.) | 16 |
| Verpackung mit Recycling-Karton | Ja |
| Verpackung ohne Kunststoff | Ja |
| Rücknahme | Ja |
| EU-RoHS-Richtlinie | https://download.se.com/files?p_Doc_Ref=RXM4AB2BDPVM_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.se.com/files?p_Doc_Ref=RXM4AB2BDPVM_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| Recyclingfähigkeitspotential in % | 55 |
