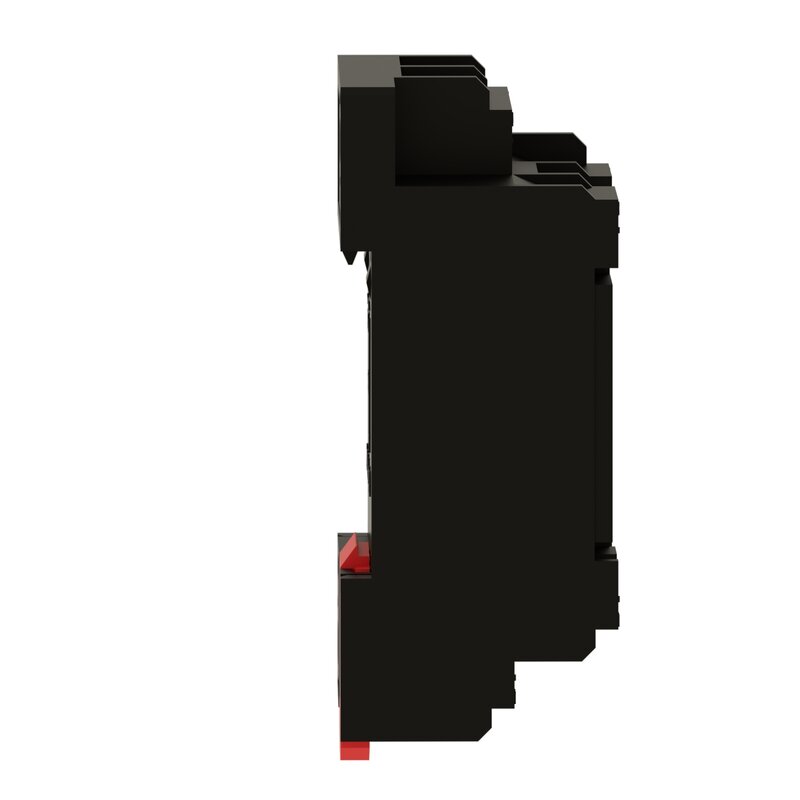

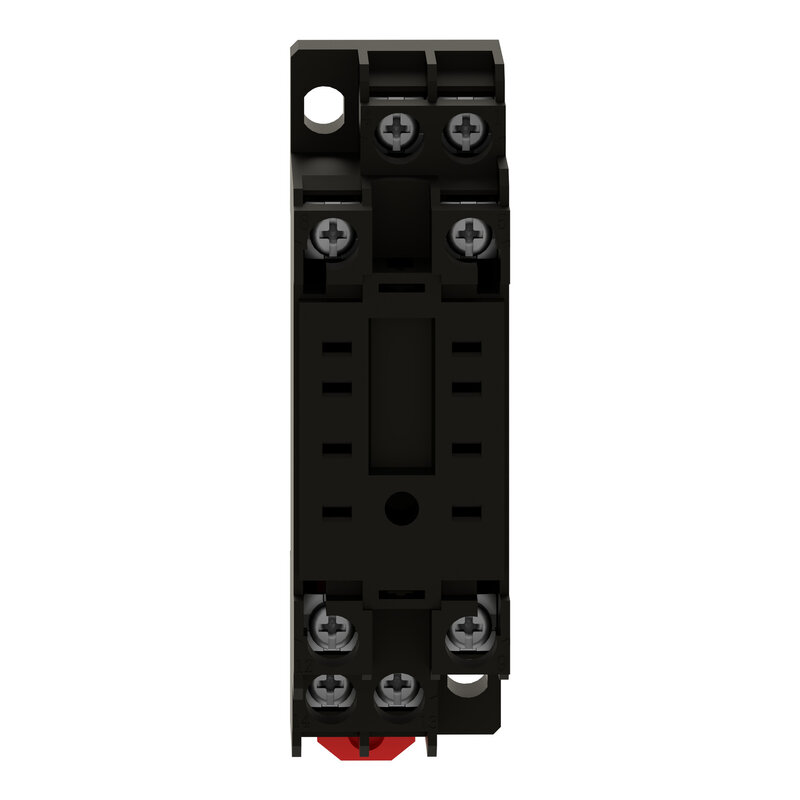

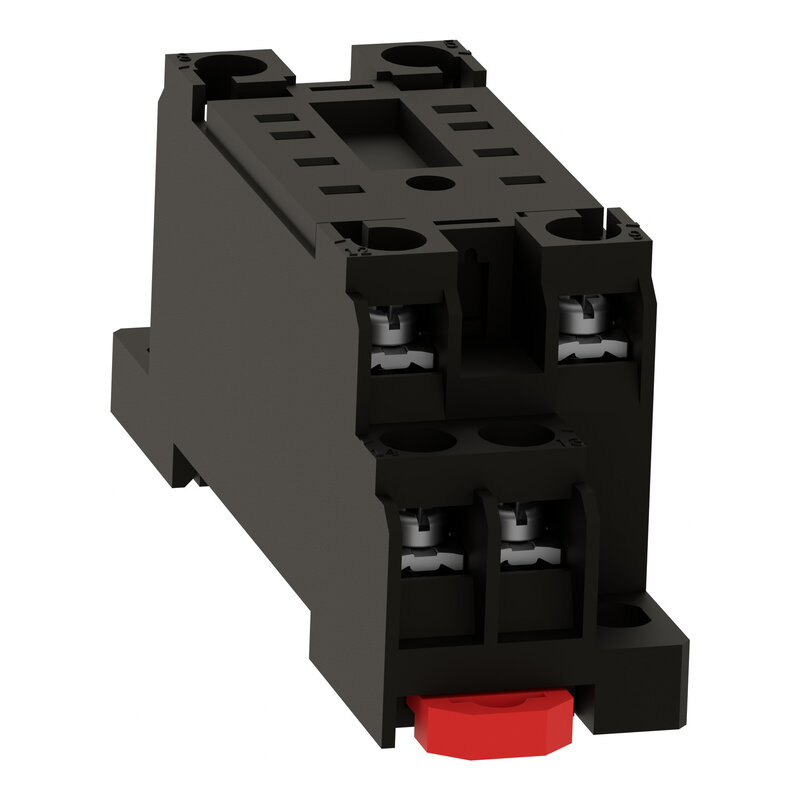

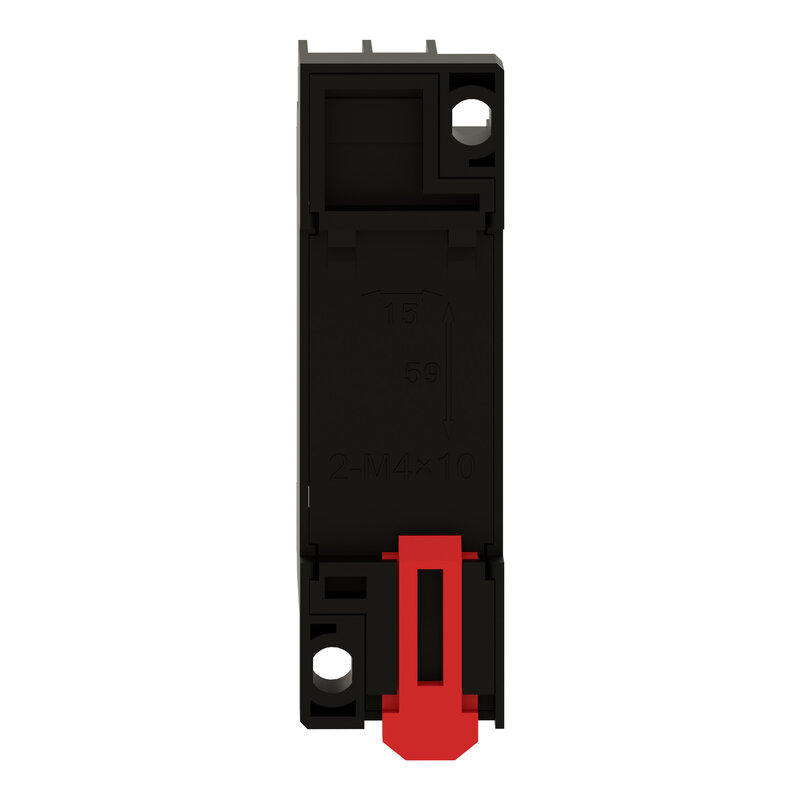

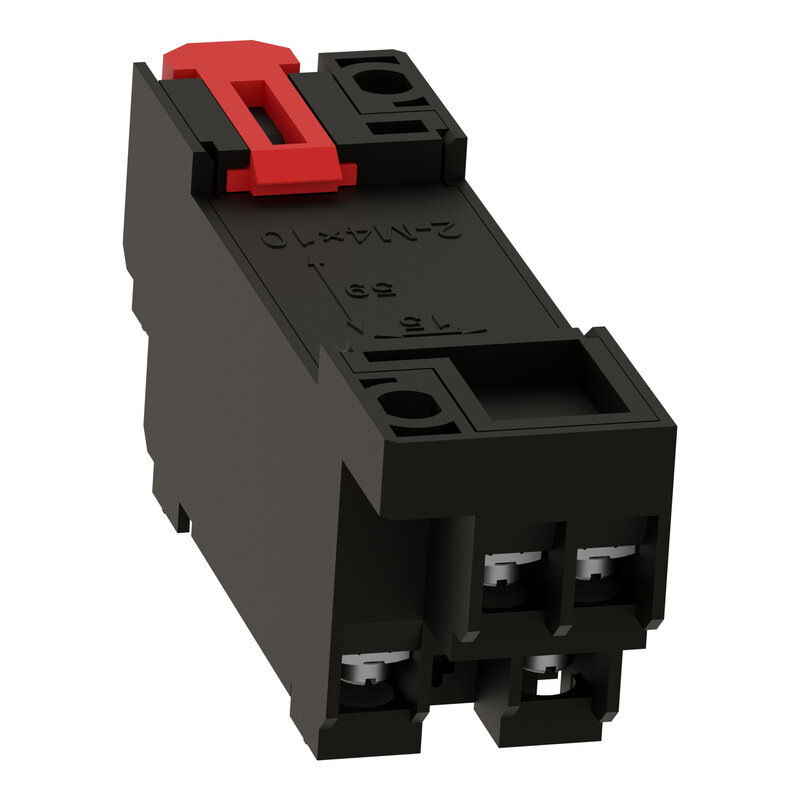

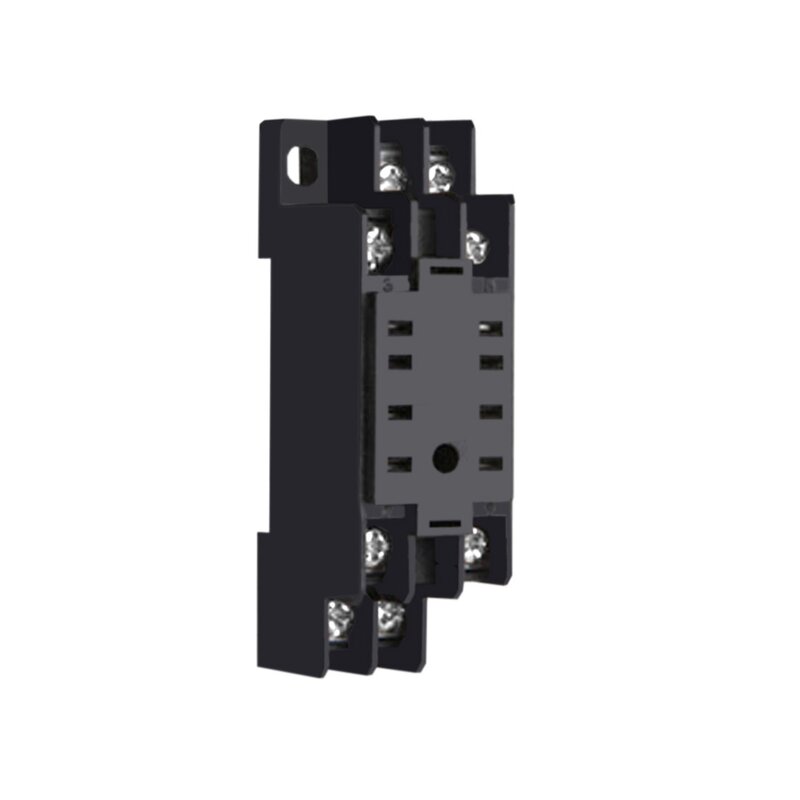

Sockel, für Miniaturrelais Easy Harmony RXM2L, 7A, Schraubklemme, gemischte Kontakt-Anordnung
RXZE1M2C
Materialpreisgruppe
: BY
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
Environmental Disclosure
|
Download |
|
Catalog
|
Download |
|
Promotional video
|
Video anzeigen |
|
Certificate
|
Download |
|
CAD
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Harmony Elektromechanische Relais |
| Produktkompatibilität | Steckrelais RXM mit 2 Wechslerkontakte Kontakt |
| Kurzbezeichnung des Geräts | RXZ |
| [Ith] Konventioneller thermischer Strom in freier Luft | 7 A |
| Produkt- oder Komponententyp | Sockel |
| Art und Zusammensetzung der Kontakte | 2 Wechslerkontakte | Zusatzmerkmale |
| [Ue] Bemessungs-Betriebsspannung | 250 V |
| Anschlüsse - Klemmen | Schraubklemmen, 1 x 0,2 - 1 x 1,0 mm² (AWG 24 - AWG 17) flexibel mit Kabelende Schraubklemmen, 2 x 0,2 - 2 x 1,0 mm² (AWG 24 - AWG 17) flexibel mit Kabelende Schraubklemmen, 1 x 0,5 - 1,5 mm² (AWG 20 - AWG 16) starr ohne Kabelende Schraubklemmen, 2 x 0,5 - 1,5 mm² (AWG 20 - AWG 16) starr ohne Kabelende |
| [M] Anzugsdrehmoment | < 0,8 Nm für M3 Schraube(n) |
| Befestigungsmodus | Durch Schraube (Platte) Aufsteckbar (35 mm symmetrische DIN-Schiene) |
| Anordnung der Kontaktklemmen | Gemischt |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 kV |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| Verkauf je unteilbare Menge | 10 |
| Breite | 22,5 mm |
| Produktgewicht | 34 g | Montage |
| Durchschlagfestigkeit | 2500 V |
| Normen | IEC 61984 CE UL 508 |
| Beschriftung | CE |
| Umgebungstemperatur bei Lagerung | -55…85 °C |
| Umgebungstemperatur bei Betrieb | -40…55 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 2,2 cm |
| VPE 1 Breite | 3,1 cm |
| VPE 1 Länge | 7,5 cm |
| Verpackungsgewicht (Lbs) | 0,03 kg |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 10 |
| VPE 2 Höhe | 6,4 cm |
| VPE 2 Breite | 7,9 cm |
| VPE 2 Länge | 11,2 cm |
| VPE 2 Gewicht | 0,38 kg |
| VPE 3 Art | S02 |
| VPE 3 Menge | 180 |
| VPE 3 Höhe | 15 cm |
| VPE 3 Breite | 30 cm |
| VPE 3 Länge | 40 cm |
| VPE 3 Gewicht | 7,1 kg | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Total lifecycle Carbon footprint | 0.4 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 0.2916095406 |
| CO₂-Fußabdruck der Herstellungsphase [A1 bis A3] | 0.3 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.014459364 |
| CO₂-Fußabdruck der Distributionsphase [A4] | 0 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.0035569611 |
| CO₂-Fußabdruck der Installationsphase [A5] | 0 kg CO2 eq. |
| Frei von REACh-SVHC | Ja |
| CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6] | 0 kg CO2 eq. |
| Frei von giftigen Schwermetallen | Ja |
Quecksilberfrei
|
Ja |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.0813233216 |
| CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4] | 0.1 kg CO2 eq. |
| CO2-Bilanz (kg CO2 eq.) | 1 |
| Verpackung mit Recycling-Karton | Ja |
| Verpackung ohne Kunststoff | Ja |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| Rücknahme | Ja |
| Recyclingfähigkeitspotential in % | 48 |
