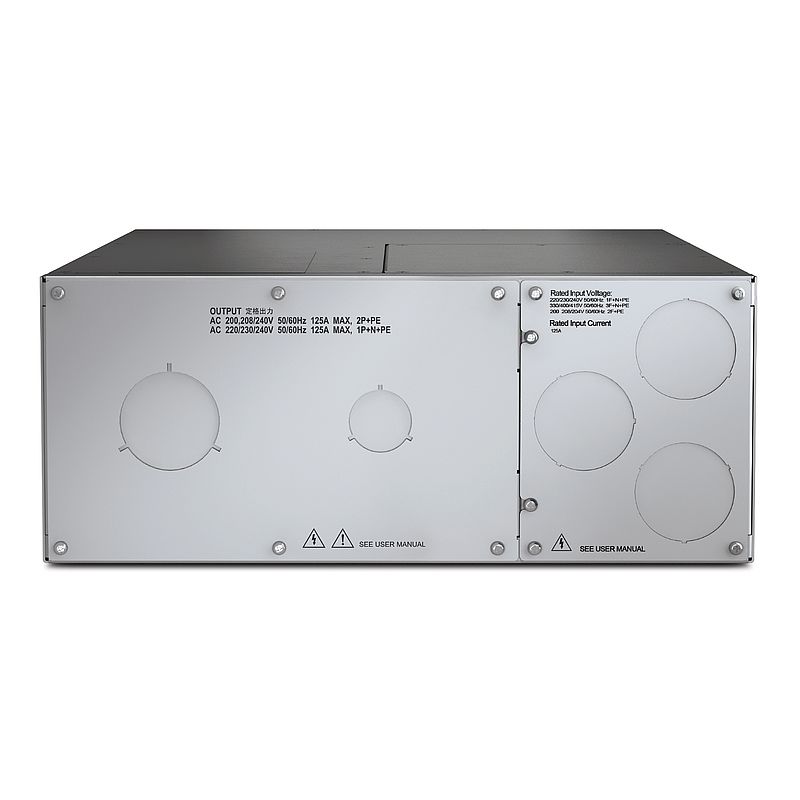

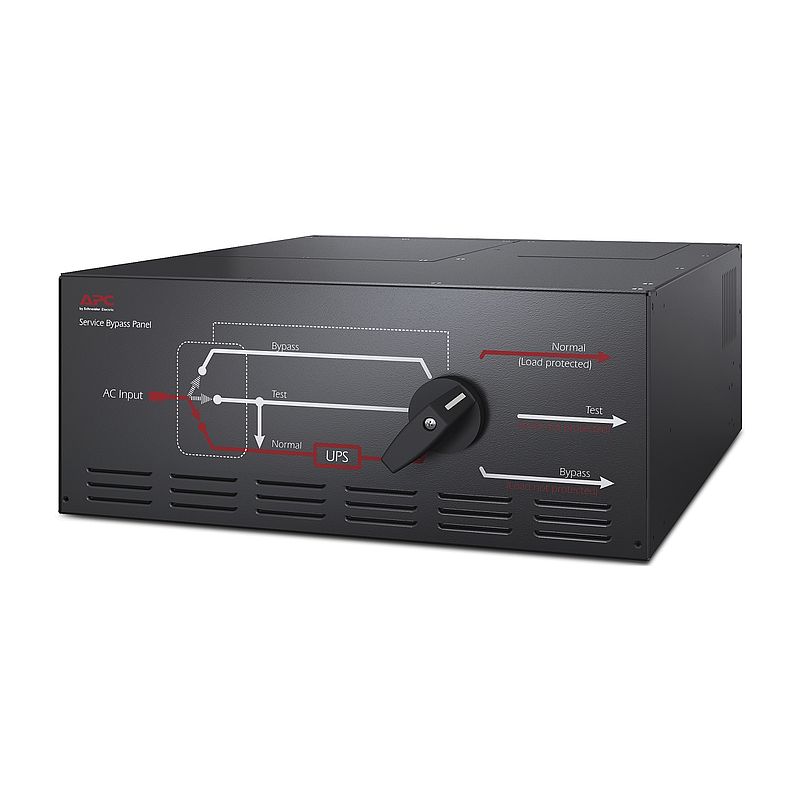

APC Service Bypass Panel 200/208/230/240 V, 125A HW Eingang/Ausgang
SBP20KP
Hauptdokumente
 Produktdatenblatt |
Download |
|
Technical Drawing
|
Download |
|
User guide
|
Download |
|
Certificate
|
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
Spezifikationen
| Übersicht | |
|---|---|
| Lieferzeit | Normalerweise auf Lager | Hauptmerkmale |
| Haupteingangsspannung | 200 V 208 V 220 V 230 V 240 V 380 V 3 Phasen 400 V 3 Phasen 415 V 3 Phasen |
| Hauptausgangsspannung | 200 V 208 V 220 V 230 V 240 V |
| Typ des Ausgangssteckers | Fest verdrahtet 3-adrig (H N + E) for 1 zone(s) Fest verdrahtet 3-adrig (2PH + G) for 1 zone(s) |
| Anzahl der Rack-Einheiten | 4U |
| Anzahl von Kabeln | 1 |
| Geliefertes Zubehör | Installationsanleitung Rack-Montage-Halterungen Benutzerhandbuch |
| Produkt- oder Komponententyp | Bypass-Bausatz |
| Baureihe | Maintenance Bypass Panels | Abmessungen |
| Farbe | Schwarz |
| Höhe | 178 mm |
| Breite | 432 mm |
| Tiefe | 554 mm |
| Produktgewicht | 19,32 kg |
| Montageort | Frontseite |
| Montagepräferenz | Niedriger |
| Montagemodus | Aufbau | Eingang |
| Netzwerkfrequenz | 50/60 Hz |
| Anzahl der Eingangsanschlüsse | 1 fest verdrahtet 3-adrig (H N + E) 1 fest verdrahtet 3-adrig (2PH + G) 1 fest verdrahtet 5-adrig (3P + N + E) |
| Zulässige Spannung | 200…240 V |
| Max. Netzstrom | 125 A |
| Eingangsstromgrenzen | 125 A |
| Tragfähigkeit | 20000 VA |
| Leistungsfaktor | 0…1 | Ausgang |
| Max. Stromaufnahme | 125 A |
| Schutzart | Leistungsschalter |
| Wirkungsgrad | 99 % | Konformität |
| Produktzertifizierungen | CSA GOST |
Umgebung |
| Umgebungstemperatur bei Betrieb | -20…50 °C |
| Relative Luftfeuchtigkeit | 0…95 % |
| Betriebshöhe | 0 - 15.000 ft |
| Umgebungstemperatur bei Lagerung | -40…65 °C |
| Relative Feuchtigkeit bei Lagerung | 0…95 % |
| Aufbewahrungshöhe | 0…15240 m | Verpackungseinheiten |
| Verpackungsgewicht (Lbs) | 31,36 kg |
| VPE 1 Höhe | 30,5 cm |
| VPE 1 Breite | 84,5 cm |
| VPE 1 Länge | 61 cm |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 | Vertragliche Gewährleistung |
| Gewährleistung | 2 Jahre (nur Teile) |
Nachhaltigkeit
Nachhaltigkeit
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
| Frei von REACh-SVHC | Ja |
|
Quecksilberfrei
|
Ja |
| Frei von giftigen Schwermetallen | Ja |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | Ja |
| Sustainable packaging | Nein |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
