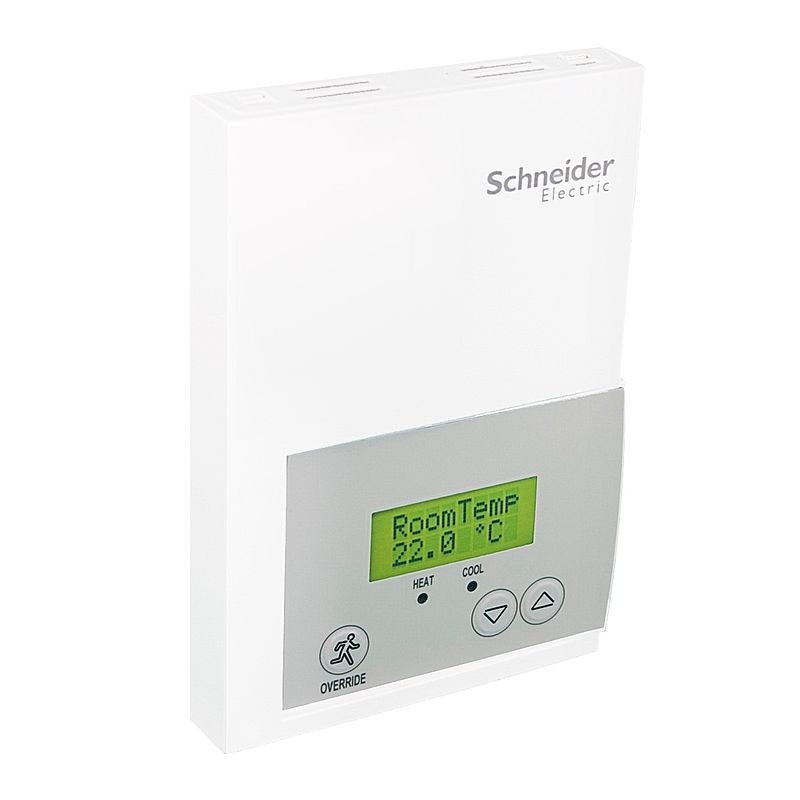

EBE - Zonencontroller - Netzwerk bereit - potentialfrei
SE7200C5045
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Circularity Profile
|
Download |
|
Brochure
|
Download |
|
Instruction sheet
|
Download |
|
Declaration of conformity
|
Download |
|
Specification sheet
|
Download |
|
Environmental Disclosure
|
Download |
|
Certificate
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produktname | SE7000 Series |
| Kurzbezeichnung des Geräts | SE7200 |
| Breite | 86,87 mm |
| Produkt- oder Komponententyp | Zone Kontroller |
| Geräteanwendung | Zonenthermostat |
| Richtlinien | 89/336/EWG - elektromagnetische Verträglichkeit |
| Produktgewicht | 0,34 kg |
| Tiefe | 29,97 mm |
| Umgebungstemperatur bei Betrieb | -0…50 °C |
| AWG | AWG 22 - AWG 18 |
| Marktsegment | Gebäude |
| Höhe | 124,97 mm |
| Umgebungstemperatur bei Lagerung | -30…50 °C |
| Messgenauigkeit | Temperatur: +/- 0,9 °F, (Typischerweise bei 70 °F kalibriert) |
| Produktzertifizierungen | FCC entspricht CFR 47 Teil 15 Klasse A CE C-Tick entspricht AS/NZS CISPR 22 UL-gelistete Datei E27734 CCN XPAX UL-gelistete Datei E27734 CCN XPAX7 |
| Angezeigte Informationen | Temperatur: - 40 - 122 °F |
| Netzwerkfrequenz | 50 Hz 60 Hz |
| Kommunikationsprotokoll | Standalone (network ready) |
| Temperatureinstellungsbereich | 4…32 °C Heizung -17 °C pro Schritt 12…38 °C Kühlung |
| Eingangstyp | Potentialfreier Kontakt 2 x |
| Ausgangstyp | 2 xUniversal 1 xdigital |
| Normen | FCC Teil 15, Abschnitt B UL 873 ICES-003 CSA C22.2 No 24 |
| [UH,nom] Bemessungs-Betriebsspannung | 10...30 V AC 50/60 Hz |
| Sensortyp | 10 kOhm T2 NTC-Thermistor |
| Ausgangsspannung | 30 V AC |
| Relative Luftfeuchtigkeit | 0…95 % rF, nicht kondensierend |
| Ausgangsstrom | 1 A (Maximum) 3 A (Einschaltstrom) |
| Baureihe | EcoStruxure Gebäudeexperte |
| Ökonomiegerät | No |
| Kontrolle der Luftfeuchtigkeit | No |
| PIR-Abdeckung | No |
| Terminierung | No | Zusatzmerkmale |
| Gerätedarstellung | Ohne Deckel |
| Bemessungs-Betriebsleistung in VA | 2 VA |
| Anschlüsse - Klemmen | Schraubklemme |
| Regelkreis | Für Heizung: Einstellbarer P-Regler von -16 °C (Werkseinstellung) Für Kühlung: Einstellbarer P-Regler von -16 °C (Werkseinstellung) |
| Kompatible Produktfamilie | EcoStruxure Gebäudeexperte Kommunikationskarte EcoStruxure Gebäudeexperte Sensor EcoStruxure Gebäudeexperte Temperatursensor EcoStruxure Gebäudeexperte Relais EcoStruxure Gebäudeexperte Sensor-Abdeckplatte |
Montage |
| elektrische Isolationsklasse | Klasse II | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 200,0 g |
| VPE 1 Höhe | 10,0 cm |
| VPE 1 Breite | 15,0 cm |
| VPE 1 Länge | 5,0 cm | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
Quecksilberfrei
|
Ja |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | Ja |
| Sustainable packaging | Nein |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| EU-RoHS-Richtlinie | https://download.se.com/files?p_Doc_Ref=SE7200C5045_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
