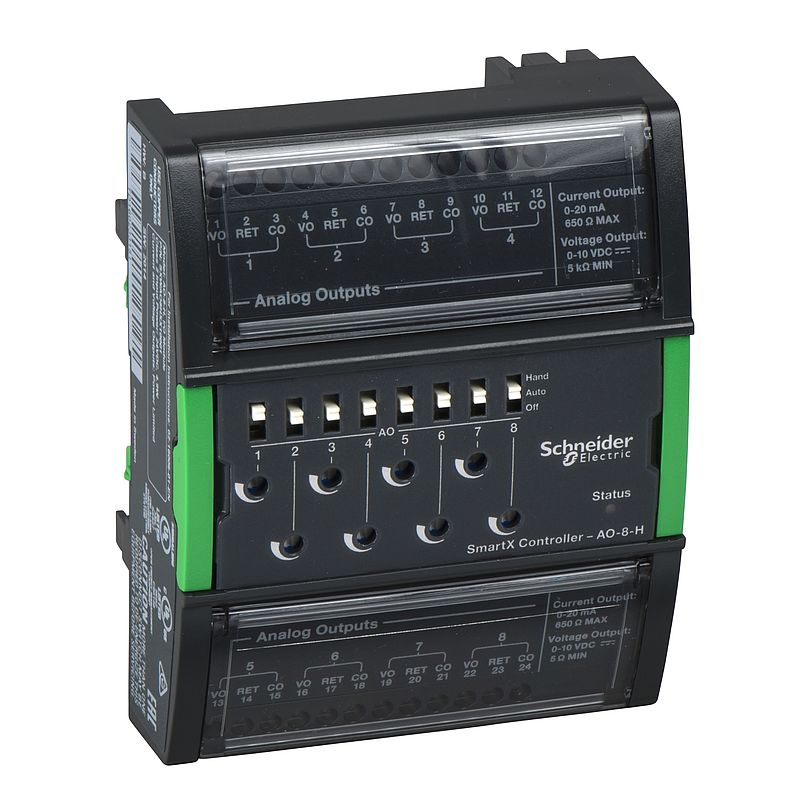

AO-8-H Modul: 8 Analogausgänge (0-10VDC oder 0-20mA) mit Handschalter für Steuerung und Überbrückung

SXWAO8HXX10001

EAN Code: 3606480610424

Jetzt kaufen

Hauptdokumente

Produktdatenblatt	Download
Declaration of Conformity (Sustainability)	Download
Instruction sheet	Download
Specification sheet	Download
CAD	Download
Declaration of conformity	Download
Catalog	Download

Hauptmerkmale
Kurzbezeichnung des Geräts	AO-8-H
Produktzertifizierungen	ICES-003 FCC Teil 15 Klasse B CE RCM
Breite	90 mm
Produkt- oder Komponententyp	E/A-Modul
Produktgewicht	159 g
Tiefe	64 mm
Umgebungstemperatur bei Betrieb	0…50 °C
Schutzart (IP)	IP20
Flammenfestigkeit	UL94V0-5VB
Höhe	114 mm
Umgebungstemperatur bei Lagerung	-20…70 °C
Leistungsaufnahme in W	4,9 W
Relative Luftfeuchtigkeit	0…95 % nicht kondensierend
Anzahl der Ausgänge	8 Analogausgang
[UH,nom] Bemessungs-Betriebsspannung	24 V DC
Produktname	E/A-Module
Produktmarke	Schneider Electric
Baureihe	EcoStruxure Building Operation
Zusatzmerkmale
Steuerungstyp	Mit integriertem Schalter für AUS/EIN/Automatik
Elektrischer Anschluss	Steckbaugruppe
Montagehalterung	DIN-Schiene Wand
Analoger Eingangstyp	Configurable voltage or current 0 - 20 mA Configurable voltage or current 0 - 10 V Eingangsspannung
Kompatible Produktfamilie	EcoStruxure Building Operation TB-IO-W1 Klemmsockel
Normen	UL 864 UL 916 FCC CFR47 Teil 15
Material	ABS + PC
Verpackungseinheiten
VPE 1 Art	PCE
Anzahl der Geräte pro Packung	1
Verpackungsgewicht (Lbs)	181,000 g
VPE 1 Höhe	5,700 cm
VPE 1 Breite	9,100 cm
VPE 1 Länge	11,700 cm
VPE 2 Art	S02
VPE 2 Menge	18
VPE 2 Höhe	15,000 cm
VPE 2 Breite	30,000 cm
VPE 2 Länge	40,000 cm
VPE 2 Gewicht	3,713 kg
Vertragliche Gewährleistung
Gewährleistung	18 Monate

Nachhaltigkeit

EU-RoHS-Richtlinie	Konform mit Ausnahmen EU-RoHS-Deklaration
Quecksilberfrei	Ja
SCIP-Nummer	08bd611f-8419-43db-ad4e-34d847346717
Verpackung ohne Kunststoff	Ja
Verpackung mit Recycling-Karton	Ja
PVC-frei	Ja
Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle	Produkt mit halogenfreien Kunststoffteilen und Kabeln
Rücknahme	Nein
CO2-Bilanz (kg CO2 eq.)	184
Total lifecycle Carbon footprint	184 kg CO2 eq.
Sustainable packaging	Ja
Carbon footprint of the manufacturing phase [A1 to A3]	6.0613817665090455
CO2 Fußabdruck am Ende der Betriebsdauer	6 kg CO2 eq.
Carbon footprint of the distribution phase [A4]	0.021856232421352862
Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle	0 kg CO2 eq.
Carbon footprint of the installation phase [A5]	0.0008899512542777064
CO2 Fußabdruck während der Einrichtung	0 kg CO2 eq.
Carbon footprint of the use phase [B2, B3, B4, B6]	177.49996166383718
Carbon footprint of the use phase [B2, B3, B4, B6]	177 kg CO2 eq.
Carbon footprint of the end-of-life phase [C1 to C4]	0.47145004819730296
Carbon footprint of the end-of-life phase [C1 to C4]	0.5 kg CO2 eq.
WEEE Label	Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
