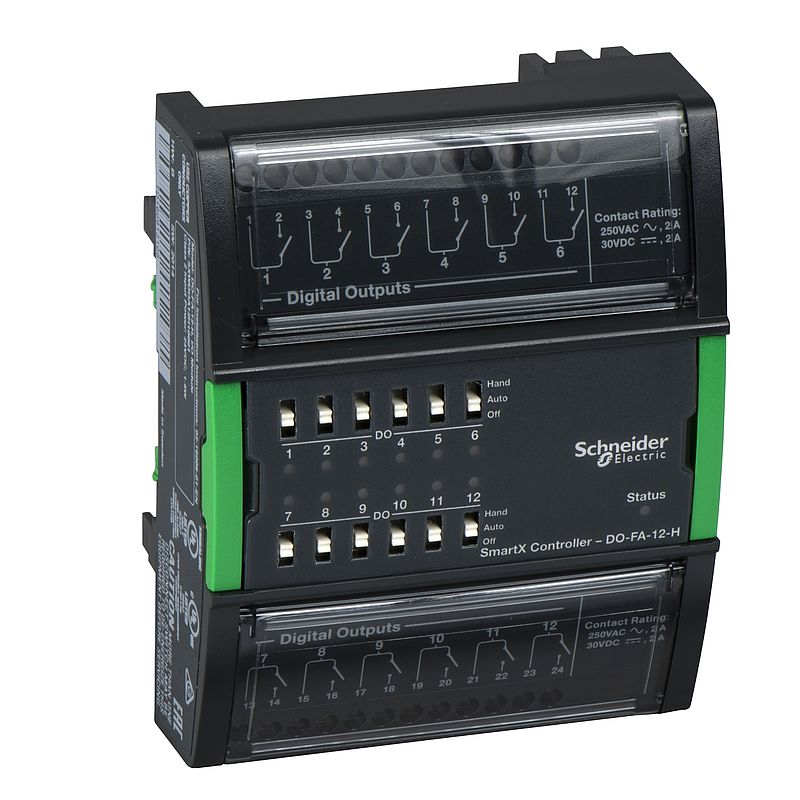

DO-FA-12-H Modul: 12 Digitalausgänge (Form A) mit Handbedienung/Override-Schalter

SXWDOA12H10001

EAN Code: 7332552009679

Jetzt kaufen

Hauptdokumente

Produktdatenblatt	Download
Declaration of Conformity (Sustainability)	Download
Instruction sheet	Download
Specification sheet	Download
CAD	Download
Declaration of conformity	Download
Catalog	Download

Hauptmerkmale
Kurzbezeichnung des Geräts	DO-FA-12-H
Produktzertifizierungen	ICES-003 FCC Teil 15 Klasse B CE RCM
Breite	30 mm
Produkt- oder Komponententyp	E/A-Modul
Leistungsaufnahme in VA	1,8 W
Produktgewicht	194 g
Tiefe	64 mm
Umgebungstemperatur bei Betrieb	0…50 °C
Schutzart (IP)	IP20
Flammenfestigkeit	UL94V0-5VB
Höhe	114 mm
Umgebungstemperatur bei Lagerung	-20…70 °C
Relative Luftfeuchtigkeit	0…95 % nicht kondensierend
Produktname	E/A-Module
Produktmarke	Schneider Electric
Baureihe	EcoStruxure Building Operation
Zusatzmerkmale
Steuerungstyp	Mit integriertem Schalter für AUS/EIN/Automatik
Diskrete Eingangsspannung	24 V
Elektrischer Anschluss	Steckbaugruppe
Anzahl diskrete Ausgänge	12
Diskreter Ausgangstyp	Triac
Montagehalterung	Wand DIN-Schiene
Lokale Signalisierung	LED (grün) für Relais angezogen
Kompatible Produktfamilie	EcoStruxure Building Operation TB-IO-W1 Klemmsockel
Normen	UL 864 UL 916 FCC CFR 47 Teil 15
Material	ABS + PC
Verpackungseinheiten
VPE 1 Art	PCE
Anzahl der Geräte pro Packung	1
Verpackungsgewicht (Lbs)	200 g
VPE 1 Höhe	12 cm
VPE 1 Breite	9,2 cm
VPE 1 Länge	5,6 cm
Vertragliche Gewährleistung
Gewährleistung	18 Monate

Nachhaltigkeit

EU-RoHS-Richtlinie	Konform mit Ausnahmen EU-RoHS-Deklaration
Quecksilberfrei	Ja
SCIP-Nummer	08bd611f-8419-43db-ad4e-34d847346717
Verpackung ohne Kunststoff	Ja
Verpackung mit Recycling-Karton	Ja
PVC-frei	Ja
Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle	Produkt mit halogenfreien Kunststoffteilen und Kabeln
Rücknahme	Nein
CO2-Bilanz (kg CO2 eq.)	72
Total lifecycle Carbon footprint	72 kg CO2 eq.
Sustainable packaging	Ja
Carbon footprint of the manufacturing phase [A1 to A3]	6.697659410507234
CO2 Fußabdruck am Ende der Betriebsdauer	7 kg CO2 eq.
Carbon footprint of the distribution phase [A4]	0.024150533062268362
Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle	0 kg CO2 eq.
Carbon footprint of the installation phase [A5]	0.0009833715516880735
CO2 Fußabdruck während der Einrichtung	0 kg CO2 eq.
Carbon footprint of the use phase [B2, B3, B4, B6]	65.204067549981
Carbon footprint of the use phase [B2, B3, B4, B6]	65 kg CO2 eq.
Carbon footprint of the end-of-life phase [C1 to C4]	0.5209392797760254
Carbon footprint of the end-of-life phase [C1 to C4]	0.5 kg CO2 eq.
WEEE Label	Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
