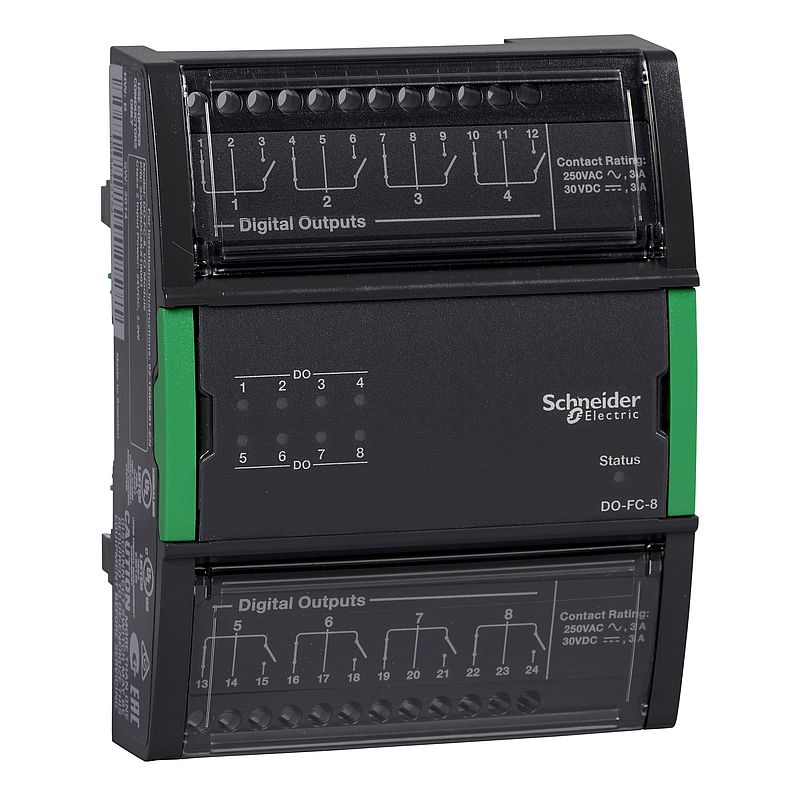

DO-FC-8 Modul: 8 digitale Ausgänge (Form C)

SXWDOC8XX10001

EAN Code: 3606480610523

Jetzt kaufen

Hauptdokumente

Produktdatenblatt	Download
Declaration of Conformity (Sustainability)	Download
Instruction sheet	Download
Specification sheet	Download
CAD	Download
Declaration of conformity	Download
Catalog	Download

Hauptmerkmale
Kurzbezeichnung des Geräts	DO-FC-8
Produktzertifizierungen	ICES-003 FCC Teil 15 Klasse B CE RCM
Breite	30 mm
Produkt- oder Komponententyp	E/A-Modul
Leistungsaufnahme in VA	2,2 W
Produktgewicht	209 g
Tiefe	64 mm
Umgebungstemperatur bei Betrieb	0…50 °C
Schutzart (IP)	IP20
Flammenfestigkeit	UL94V0-5VB
Höhe	114 mm
Umgebungstemperatur bei Lagerung	-20…70 °C
Relative Luftfeuchtigkeit	0…95 % nicht kondensierend
Produktname	E/A-Module
Produktmarke	Schneider Electric
Baureihe	EcoStruxure Building Operation
Zusatzmerkmale
Steuerungstyp	Ohne
Diskrete Eingangsspannung	24 V
Elektrischer Anschluss	Steckbaugruppe
Anzahl diskrete Ausgänge	8
Diskreter Ausgangstyp	Relais
Montagehalterung	Wand DIN-Schiene
Lokale Signalisierung	LED (grün) für Relais angezogen
Kompatible Produktfamilie	EcoStruxure Building Operation TB-IO-W1 Klemmsockel
Normen	UL 864 UL 916 FCC CFR 47 Teil 15
Material	ABS + PC
Verpackungseinheiten
VPE 1 Art	PCE
Anzahl der Geräte pro Packung	1
Verpackungsgewicht (Lbs)	225,000 g
VPE 1 Höhe	5,800 cm
VPE 1 Breite	9,000 cm
VPE 1 Länge	12,000 cm
VPE 2 Art	S02
VPE 2 Menge	18
VPE 2 Höhe	15,000 cm
VPE 2 Breite	30,000 cm
VPE 2 Länge	40,000 cm
VPE 2 Gewicht	4,505 kg
Vertragliche Gewährleistung
Gewährleistung	18 Monate

Nachhaltigkeit

EU-RoHS-Richtlinie	Konform mit Ausnahmen EU-RoHS-Deklaration
Quecksilberfrei	Ja
SCIP-Nummer	08bd611f-8419-43db-ad4e-34d847346717
Verpackung ohne Kunststoff	Ja
Verpackung mit Recycling-Karton	Ja
PVC-frei	Ja
Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle	Produkt mit halogenfreien Kunststoffteilen und Kabeln
Rücknahme	Nein
CO2-Bilanz (kg CO2 eq.)	88
Total lifecycle Carbon footprint	88 kg CO2 eq.
Sustainable packaging	Ja
Carbon footprint of the manufacturing phase [A1 to A3]	7.534866836820638
CO2 Fußabdruck am Ende der Betriebsdauer	8 kg CO2 eq.
Carbon footprint of the distribution phase [A4]	0.027169349695051904
Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle	0 kg CO2 eq.
Carbon footprint of the installation phase [A5]	0.0011062929956490825
CO2 Fußabdruck während der Einrichtung	0 kg CO2 eq.
Carbon footprint of the use phase [B2, B3, B4, B6]	79.69386033886569
Carbon footprint of the use phase [B2, B3, B4, B6]	80 kg CO2 eq.
Carbon footprint of the end-of-life phase [C1 to C4]	0.5860566897480286
Carbon footprint of the end-of-life phase [C1 to C4]	0.6 kg CO2 eq.
WEEE Label	Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.

8 Dokumente

SXWDOC8XX10001 China-RoHS-Erklärung 03/04/25 · Declaration of Conformity (Sustainability)	0,2 MB	Download
SXWDOC8XX10001 EU-RoHS-Erklärung 03/04/25 · Declaration of Conformity (Sustainability)	0,2 MB	Download
EcoStruxure Building Product Selection Guide 15/03/25 · Catalog	38,5 MB	Download
CE-DOC-000009-08 SpaceLogic Central I/O Modules Declaration of conformity 15/03/25 · Declaration of conformity	0,3 MB	Download
SpaceLogic DO-FC-8 CAD file 15/03/25 · CAD	4,4 MB	Download
DoC DE upd16 15/03/25 · Certificate	1,8 MB	Download
DO-FC-8 and DO-FC-8-H Specification Sheet 15/03/25 · Specification sheet	12,0 MB	Download
SpaceLogic™ Central IO Installation Sheet 15/03/25 · Instruction sheet	0,9 MB	Download
