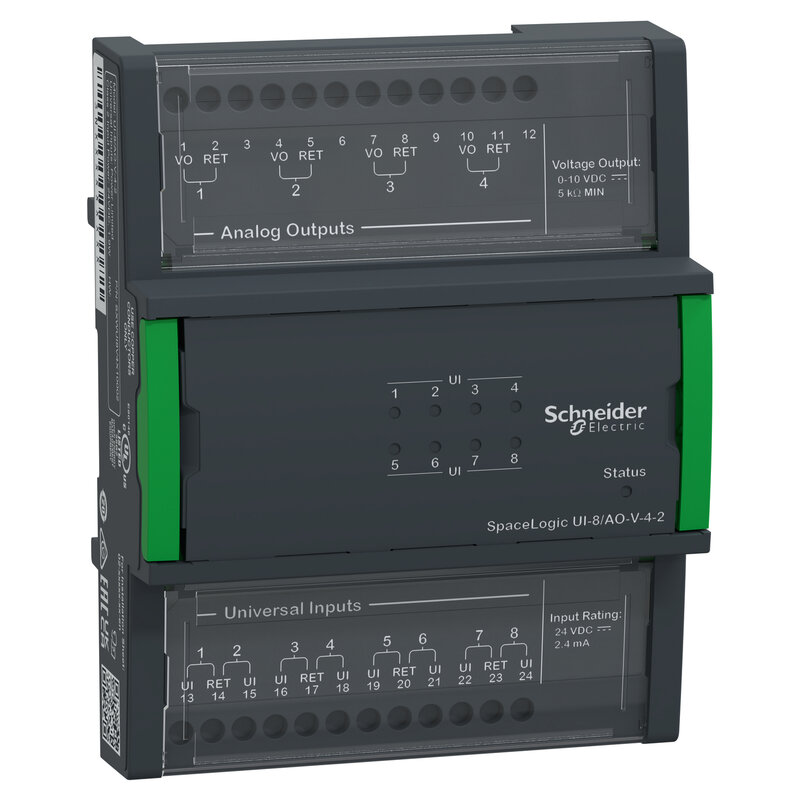

SpaceLogic Central I/O Erweiterungsmodul, 8 universelle Eingänge, 4 analoge Ausgänge (Spannung)
SXWUI8V4X10002
Hauptdokumente
 Produktdatenblatt |
Download |
|
Instruction sheet
|
Download |
|
CAD
|
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
Circularity Profile
|
Download |
|
Specification sheet
|
Download |
|
Environmental Disclosure
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Flammenfestigkeit | UL94V0-5VB |
| Breite | 90 mm |
| Produktzertifizierungen | ICES-003 FCC Teil 15 Klasse B CE RCM UL |
| Leistungsaufnahme in W | 1,0 W |
| Produktgewicht | 0,162 kg |
| Produkt- oder Komponententyp | E/A-Modul |
| Kurzbezeichnung des Geräts | UI-8/AO-V-4-2 |
| Höhe | 114 mm |
| Baureihe | SpaceLogic |
| Umgebungstemperatur bei Lagerung | -20…70 °C |
| Tiefe | 64 mm |
| Umgebungstemperatur bei Betrieb | 0…50 °C |
| Schutzart (IP) | IP20 |
| [UH,nom] Bemessungs-Betriebsspannung | 24 V DC |
| Leistungsaufnahme in W | 1 W |
| Eingangs-/Ausgangstyp | Universaleingang |
| Relative Luftfeuchtigkeit | 0…95 % nicht kondensierend |
| Anzahl der Ausgänge | 4 Analogausgang |
| Baureihe | SpaceLogic |
| Produktname | E/A-Module |
| Produktmarke | Schneider Electric |
| Baureihe | SpaceLogic | Zusatzmerkmale |
| Taktfrequenz | 25 Hz |
| Anzahl diskrete Ausgänge | 4 |
| Anzahl diskrete Eingänge | 8 |
| Montagehalterung | DIN-Schiene |
| Elektrischer Anschluss | Steckbaugruppe |
| Steuerungstyp | Ohne |
| Produktkompatibilität | Continuum Johnson Control Balco I/NET Xenta Satchwell Honeywell |
| Lokale Signalisierung | LED (grün/rot) für hoher Signalpegel LED (grün/rot) für niedriger Signalpegel |
| Kompatible Produktfamilie | SpaceLogic TB-IO-W1-2 Klemmsockel |
| Normen | UL 916 FCC CFR47 Teil 15 |
| Material | ABS + PC |
| Analoger Eingangstyp | Konfigurierbare Spannung, Strom oder Fühler 0 - 20 mA Konfigurierbare Spannung, Strom oder Fühler 0 - 10 V Eingangsspannung Konfigurierbare Spannung, Strom oder Fühler 20 kOhm Anschluss von Sonden Konfigurierbare Spannung, Strom oder Fühler 10 kOhm Anschluss von Sonden Konfigurierbare Spannung, Strom oder Fühler 2,2 kOhm Anschluss von Sonden Konfigurierbare Spannung, Strom oder Fühler 1,8 kOhm Anschluss von Sonden Konfigurierbare Spannung, Strom oder Fühler 1 kOhm Anschluss von Sonden Konfigurierbare Spannung, Strom oder Fühler 10 kOhm mit Nebenschlusswiderstand |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 5,7 cm |
| VPE 1 Breite | 9,1 cm |
| VPE 1 Länge | 11,7 cm |
| Verpackungsgewicht (Lbs) | 160,53 g |
| VPE 2 Art | S03 |
| VPE 2 Menge | 40 |
| VPE 2 Höhe | 30 cm |
| VPE 2 Breite | 30 cm |
| VPE 2 Länge | 40 cm |
| VPE 2 Gewicht | 6,8622 kg | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Total lifecycle Carbon footprint | 42 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 5.373532145049953 |
| CO₂-Fußabdruck der Herstellungsphase [A1 bis A3] | 5 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.019375972675857903 |
| CO₂-Fußabdruck der Distributionsphase [A4] | 0 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.0007889589959193412 |
| CO₂-Fußabdruck der Installationsphase [A5] | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 36.22448197221167 |
| CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6] | 36 kg CO2 eq. |
Quecksilberfrei
|
Ja |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.41794958416430517 |
| CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4] | 0.4 kg CO2 eq. |
| CO2-Bilanz (kg CO2 eq.) | 42 |
| SCIP-Nummer | D4762483-ef81-4bae-ada9-361a06c879d9 |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| Rücknahme | Ja |
| Verpackung mit Recycling-Karton | Ja |
| Verpackung ohne Kunststoff | Ja |
| EU-RoHS-Richtlinie | https://download.schneider-electric.com/files?p_Doc_Ref=SXWUI8V4X10002_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.schneider-electric.com/files?p_Doc_Ref=SXWUI8V4X10002_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | Frei von halogenierten Flammschutzmitteln |
| PVC-frei | Ja |
| Silikonfrei | Ja |
