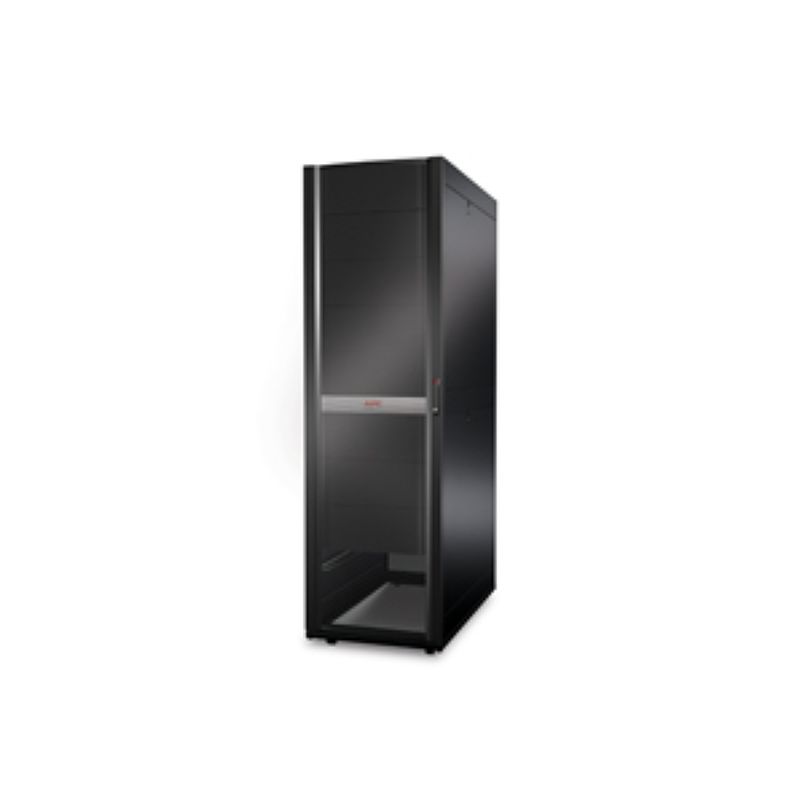

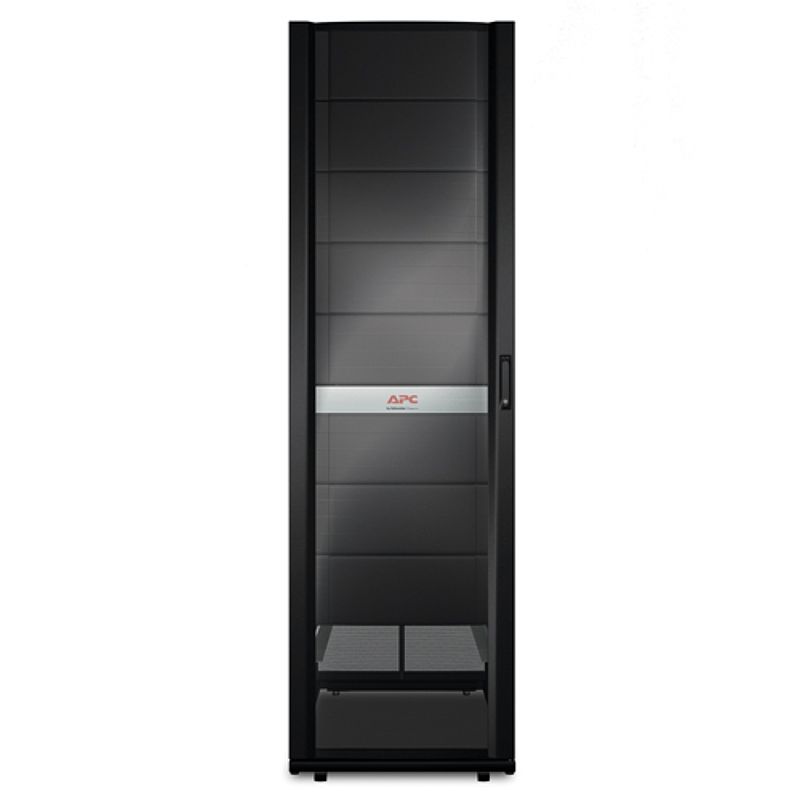

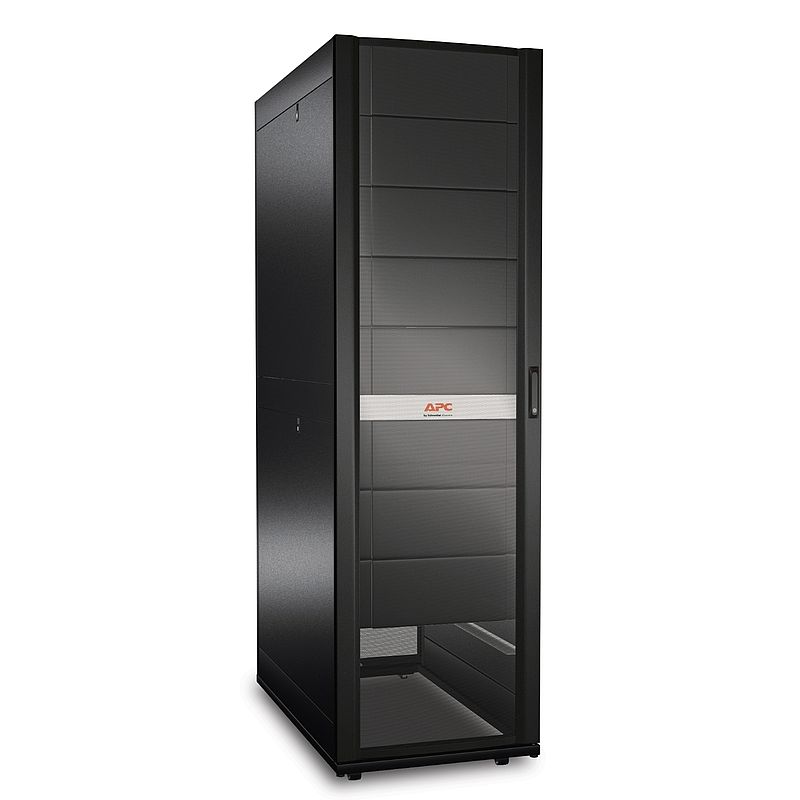

APC Symmetra PX 250 kW, Rahmen für Stromversorgung, 400/480 V
SYPF250KD
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Technical Drawing
|
Download |
|
BIM Model
|
Download |
|
User guide
|
Download |
|
Certificate
|
Download |
|
Certificate of Origin
|
Download |
|
Declaration of conformity
|
Download |
|
Circularity Profile
|
Download |
|
Environmental Disclosure
|
Download |
Spezifikationen
| Übersicht | |
|---|---|
| Ausführung | Hochleistungsfähiger Rahmen zur Aufnahme von bis zu zehn 25-kW-Versorgungsmodulen. |
| Lieferzeit | Versand erfolgt normalerweise innerhalb von sechs Wochen | Hauptmerkmale |
| Main Input Voltage | 480 V 3 Phasen 400 V 3 Phasen |
| Main Output Voltage | 480 V 3 Phasen 400 V 3 Phasen |
| Other Output Voltage | 415 V |
| Bemessungsleistung in W | 250000 W |
| Nennleistung in VA | 250000 VA |
| Typ des Ausgangssteckers | Fest verdrahtet 4-adrig (3P + E) for 1 zone(s) Fest verdrahtet 5-adrig (3P + N + E) for 1 zone(s) |
| Batterietyp | Externes Batteriesystem |
| Geliefertes Zubehör | Benutzerhandbuch | Abmessungen |
| Farbe | Schwarz |
| Höhe | 199,1 cm |
| Breite | 60 cm |
| Tiefe | 107 cm |
| Produktgewicht | 242,73 kg | Eingang |
| Netzwerkfrequenz | 40 - 70 Hz |
| Anzahl der Eingangsanschlüsse | 1 fest verdrahtet 4-adrig (3P + E) 1 fest verdrahtet 5-adrig (3P + N + E) |
| Eingangsspannungsgrenzen | 340 - 460 V 400 V 408 - 552 V 480 V |
| Eingangsschutztyp | 3-poliger Leistungsschalter | Ausgang |
| Max. konfigurierbare Leistung in W | 250000 W | Konformität |
| Produktzertifizierungen | cUL-gelistet CE UL-gelistet |
| Normen | CSA C22.2 Nr. 107.1 EN 50091-2 EN/IEC 62040-3 EN/IEC 62040-1-1 UL 1778 UL 60950-1 |
Umgebung |
| Umgebungstemperatur bei Betrieb | 0…40 °C |
| Relative Luftfeuchtigkeit | 0…95 % |
| Betriebshöhe | 0 - 3.333 ft |
| Umgebungstemperatur bei Lagerung | -15…40 °C |
| Relative Feuchtigkeit bei Lagerung | 0…95 % |
| Aufbewahrungshöhe | 0…15240 m |
| Geräuschpegel | 54 dBA |
| Schutzart (NEMA) | NEMA 1 | Verpackungseinheiten |
| Verpackungsgewicht (Lbs) | 280,45 kg |
| VPE 1 Höhe | 213,5 cm |
| VPE 1 Breite | 121 cm |
| VPE 1 Länge | 75 cm |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 12 |
Nachhaltigkeit
Nachhaltigkeit
| Bleifrei | Ja |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | Ja |
| Sustainable packaging | Nein |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| Total lifecycle Carbon footprint | 984 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 939.3920377328324 |
| CO₂-Fußabdruck der Herstellungsphase [A1 bis A3] | 939 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 23.765049164601486 |
| CO₂-Fußabdruck der Distributionsphase [A4] | 24 kg CO2 eq. |
| CO₂-Fußabdruck der Installationsphase [A5] | 0 kg CO2 eq. |
| CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6] | 0 kg CO2 eq. |
| Carbon footprint of the end-of-life phase [C1 to C4] | 20.895307378687345 |
| CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4] | 21 kg CO2 eq. |
| CO2-Bilanz (kg CO2 eq.) | 984 |
| EU-RoHS-Richtlinie | https://download.schneider-electric.com/files?p_Doc_Ref=SYPF250KD_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.schneider-electric.com/files?p_Doc_Ref=SYPF250KD_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| Recyclingfähigkeitspotential in % | 95 |
