PTPRD_ODA_FOTO_Integration

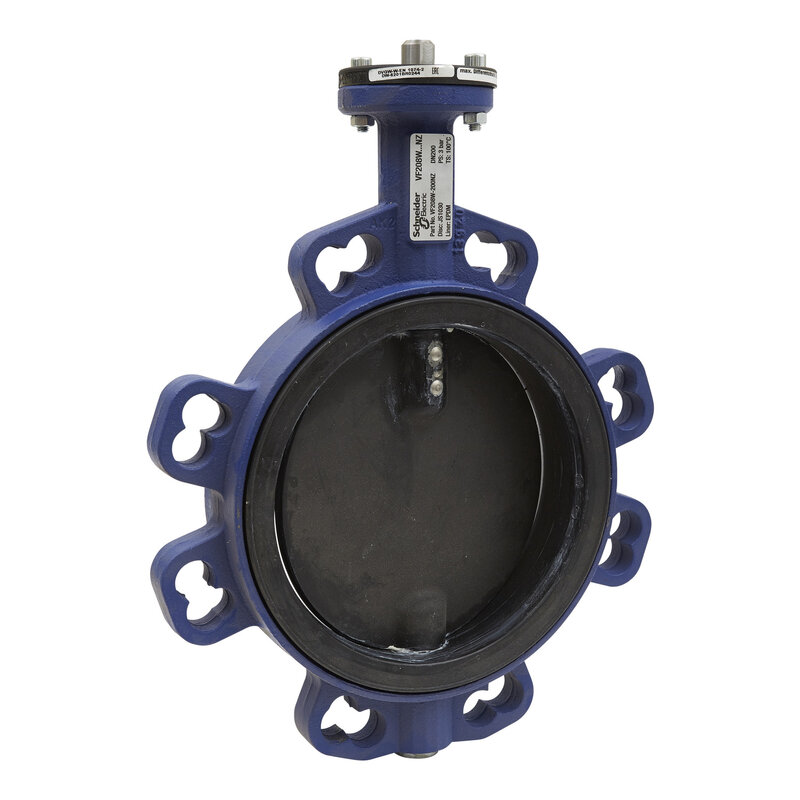

VF208W-200NZ
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of conformity
|
Download |
|
Other technical guide
|
Download |
|
Specification sheet
|
Download |
|
Catalog
|
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
Aktoren
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produkt- oder Komponententyp | Ventil |
| Ventiltyp | Schmetterling |
| Ventil-Produktreihe | VF208W |
| Ventilausführung | VF208W 200NZ 3450E B00 |
| Medienkompatibilität | Glykol 25 % Glykol 30 % Glykol 50 % Wasser |
| Ventilkonfiguration | 2-Wege |
| Ventilanschlussgröße | Geflanscht |
| Gehäusegröße | 200 mm (8 Zoll) |
| Rohrgröße | 200 mm |
| Durchfluss-Charakteristik | Uncharakterisiert |
| Durchflusskoeffizient | 3988,98 PS 3450,01 kV |
| Druckklasse | PN16 |
| Temperatur der Betriebsflüssigkeit | -10…100 °C |
| Druckflüssigkeit - max. Delta P normale Lebensdauer | 303,4 kPa |
| Sitzleckage | Anschluss A: Klasse IV-S1 (0,005 %) |
| Schaftbewegung | Drehend |
| Scheibenform | Vollständig |
| Scheibenmaterial | Sphäroguss |
| Gehäusematerial | Gusseisen mit Kugelgraphit EN-JS 1030 |
| Material Dichtung | EPDM (Ethylen-Propylen-Dien-Monomer) |
| Schaftmaterial | Edelstahl AISI 420 |
| Zielregion | Europa Asien-Pazifik. Australien. |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 8,89 cm |
| VPE 1 Breite | 26,67 cm |
| VPE 1 Länge | 19,05 cm |
| Verpackungsgewicht (Lbs) | 12,6 kg | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Sustainable packaging | Nein |
| Verpackung mit Recycling-Karton | Ja |
| Verpackung ohne Kunststoff | Nein |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| Rücknahme | Ja |
| REACh-Verordnung | https://download.se.com/files?p_Doc_Ref=VF208W-200NZ_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
