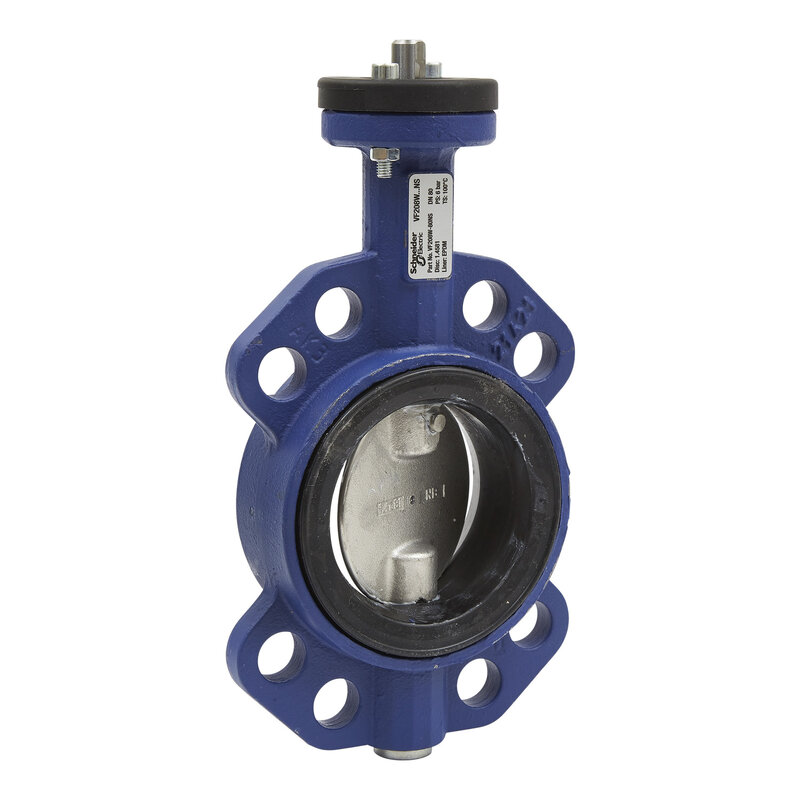

BUTTERFLY VALVE SS DISK DN80
VF208W-80NS
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of conformity
|
Download |
|
Other technical guide
|
Download |
|
Specification sheet
|
Download |
|
Catalog
|
Download |
Dieses Produkt ist kompatibel mit
Aktoren Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produkt- oder Komponententyp | Ventil |
| Ventiltyp | Schmetterling |
| Ventil-Produktreihe | VF208W |
| Ventilausführung | VF208W-80NS 375E B00 |
| Medienkompatibilität | Glykol 25 % Glykol 30 % Glykol 50 % Wasser |
| Ventilkonfiguration | 2-Wege |
| Ventilanschlussgröße | Geflanscht |
| Gehäusegröße | 80 mm (3 Zoll) |
| Rohrgröße | 80 mm |
| Durchfluss-Charakteristik | Uncharakterisiert |
| Durchflusskoeffizient | 433,58 PS 375 kV |
| Druckklasse | PN16 |
| Temperatur der Betriebsflüssigkeit | -10…100 °C |
| Druckflüssigkeit - max. Delta P normale Lebensdauer | 599,8 kPa |
| Sitzleckage | Anschluss A: Klasse IV-S1 (0,005 %) |
| Schaftbewegung | Drehend |
| Scheibenform | Vollständig |
| Scheibenmaterial | Edelstahl 316 |
| Gehäusematerial | Gusseisen mit Kugelgraphit EN-JS 1030 |
| Material Dichtung | EPDM (Ethylen-Propylen-Dien-Monomer) |
| Schaftmaterial | Edelstahl AISI 420 |
| Zielregion | Europa Asien-Pazifik. Australien. |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 14,2 cm |
| VPE 1 Breite | 27,1 cm |
| VPE 1 Länge | 6,8 cm |
| Verpackungsgewicht (Lbs) | 3,16 kg | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Sustainable packaging | Nein |
| Verpackung mit Recycling-Karton | Ja |
| Verpackung ohne Kunststoff | Nein |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| Rücknahme | Ja |
