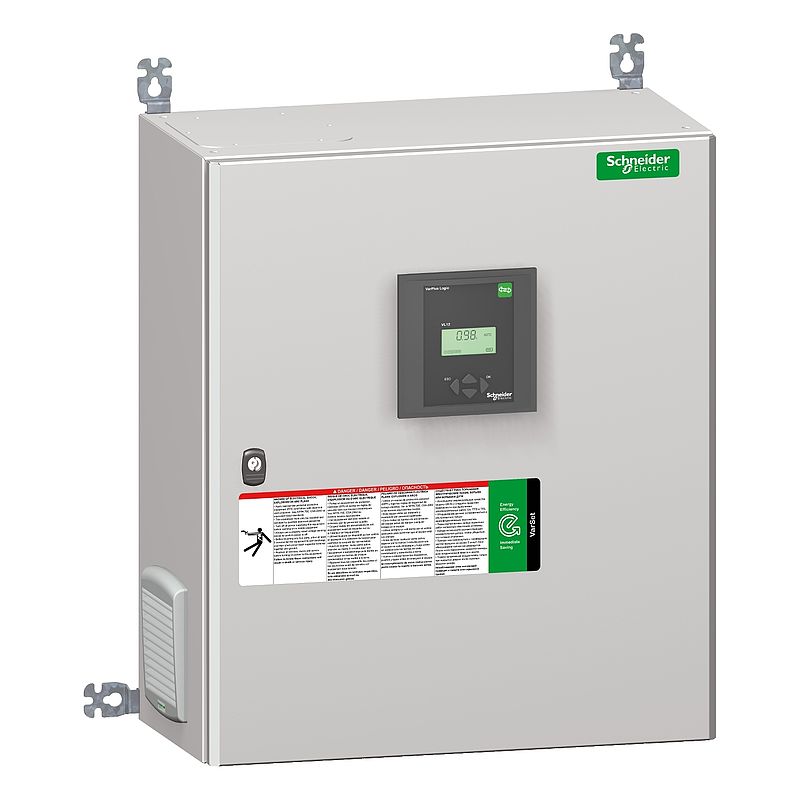

Kompensationsanlage Auto, PowerLogic PFC, 100kvar, LS, 400V, 50Hz
VLVAW1N03508AA
Materialpreisgruppe
: DU
5.841,00 €
EAN Code: 3606480594281
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Technical Drawing
|
Download |
|
User guide
|
Download |
|
Declaration of conformity
|
Download |
|
Certificate
|
Download |
|
Circularity Profile
|
Download |
|
Environmental Disclosure
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Netzspannung | 400 V AC 50 Hz 415 V AC 50 Hz |
| Blindleistungsangabe | 100 kvar |
| Betriebsmodus | Automatisch |
| Baureihe | PowerLogic |
| Kurzbezeichnung des Geräts | automatischer Kondensatorblock |
| Produkt- oder Komponententyp | Kondensatorbank | Zusatzmerkmale |
| Verschmutzungsgrad des Netzes | Gering verschmutzt |
| [Gh/Sn] Oberschwingungsbelastung | 15…25 % |
| [THDU] Gesamte Oberschwingungsverzerrung der Spannung | 3…4 % |
| Leistung pro Stufe | 25 kvar |
| Schrittweiser Aufbau | 4 x 25 |
| Position des Anschlusses | Unten |
| Regler Typ | PowerLogic PFC-Controller VPL6 |
| Kondensatortechnologie | PowerLogic PFC-Kondensator |
| Beschreibung der Pole | 3P |
| Kondensator-Toleranz | -5 % bis 10 % |
| Nennisolationsspannung Ui | 690 V |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 kV |
| Max. zulässige Spannung | 1,1 x Un (8 Stunden über 24 Stunden) entspricht IEC 60831 |
| [Imp] Max. Dauerstrom | Kondensator: 1,8 x Zoll bei 480 V entspricht IEC 60831 Batterie: 1,43 x Zoll bei 400 V entspricht IEC 61439-2 Batterie: 1,19 x Zoll bei 415 V entspricht IEC 61439-2 |
| Schutz des Haupteingangsschalters | Leistungsschalterschutz |
| Ausschaltvermögen | Icu 35 kA |
| Stufenschutztyp | Überlast: Oberschwingungssteuerung vom PowerLogic PFC-Controller Kurzschluss: MAIN Leistungsschalter |
| Zugänglichkeit für den Betrieb | Frontseite |
| Farbe | Grau (RAL 7035) |
| Maximalgewicht | 73 kg |
| Höhe | 700 mm |
| Breite | 600 mm |
| Tiefe | 300 mm |
| Geliefertes Zubehör | Hilfstransformator |
| Interner Spannungswandler | 400/230 V - 100 VA |
| Funktion verfügbar | Abwurfkontakt GenSet Alarmkontakt |
Montage |
| Normen | IEC 61921 IEC 61439-2 IEC 61439-1 |
| Produktzertifizierungen | ASEFA CE EAC |
| Montageort | Innenraum |
| Schutzart (IP) | Umwelt: IP31 Sicherheit: IPxx B |
| Schutzart (IK) | IK10 |
| Relative Luftfeuchtigkeit | 0…95 % |
| Betriebshöhe | <lt/>= 2.000 m |
| Umgebungstemperatur bei Betrieb | -5…45 °C |
| Durchschnittliche Umgebungslufttemperatur für den Betrieb | 35°C (jährlich) 45°C (über 24 Stunden) |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 50,000 kg |
| VPE 1 Höhe | 87,000 cm |
| VPE 1 Breite | 80,000 cm |
| VPE 1 Länge | 120,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Nachhaltigkeit
|
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | Nein |
| Eingesparte und vermiedene Produktbeiträge | Yes |
| CO2-Bilanz (kg CO2 eq.) | 7908 |
| Sustainable packaging | Ja |
| Total lifecycle Carbon footprint | 7 908 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 401.78282096213974 |
| CO2 Fußabdruck am Ende der Betriebsdauer | 402 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 87.67941753486399 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | 88 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 33.47590231313373 |
| CO2 Fußabdruck während der Einrichtung | 33 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 7269.7983552221485 |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 7 270 kg CO2 eq. |
| Carbon footprint of the end-of-life phase [C1 to C4] | 115.49085192298494 |
| Carbon footprint of the end-of-life phase [C1 to C4] | 115 kg CO2 eq. |
| WEEE Label | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
