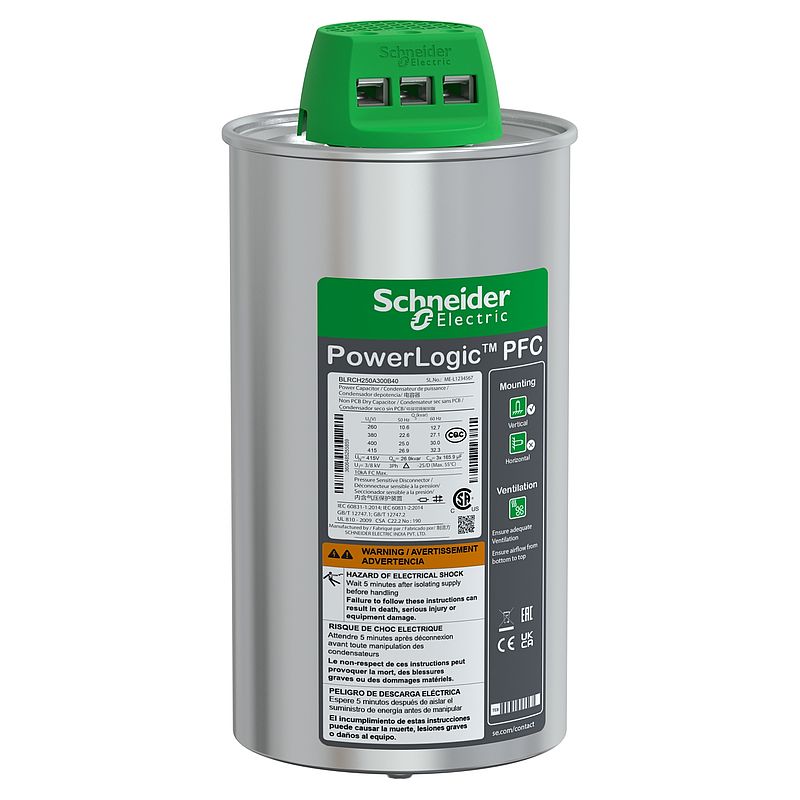

Hochleistungskondensator, PowerLogic PFC HD, 25/30kvar, 400V, 50/60Hz
BLRCH250A300B40
Materialpreisgruppe
: DL
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
Instruction sheet
|
Download |
|
Catalog
|
Download |
|
CAD
|
Download |
|
Circularity Profile
|
Download |
|
Environmental Disclosure
|
Download |
|
Certificate
|
Download |
Dieses Produkt ist kompatibel mit
Funktionen : Kompatible Produkte
(23)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | PowerLogic |
| Baureihe | PowerLogic |
| Produktname | PowerLogic PFC Capacitor |
| Produkt- oder Komponententyp | Schwerlast-Kondensator |
| Netzwerkfrequenz | 50/60 Hz |
| Name der Reihe | Heavy Duty |
| Oberschwingungsgehalt im Netz | <= 20 % |
| Elektrische Parameter | 22,6 kvar 380 V 50 Hz 27,1 kvar 380 V 60 Hz 25 kvar 400 V 50 Hz 30 kvar 400 V 60 Hz 26,9 kvar 415 V 50 Hz 32,3 kvar 415 V 60 Hz |
| Max. zulässige Spannung | 1,1 x Un (8 Stunden über 24 Stunden) |
| Dauerüberstromfestigkeit | 1,8 x Zoll |
| Bemessungsspannung | 380…415 V AC 50/60 Hz | Zusatzmerkmale |
| Dielektrische Verluste | < 0,2 W/kvar |
| Leistungsverluste | < 0,5 W/kVAr |
| Kondensator-Toleranz | -5 % bis 10 % |
| Spannungsprüfung | 2,15 x Un AC zwischen den Klemmen für 10 s <= 660 V - 3 kV AC zwischen Klemme und Behälter für 10 s >= 660 V - 6 kV AC zwischen Klemme und Behälter für 10 s |
| Einschaltstrom | 250 x In |
| Max. Schaltvorgang pro Jahr | 7000 |
| Lebensdauer in Stunden | 130000 h |
| Dielektrisches Material | Metallisierte Polypropylenfolie mit Zn/Al-Legierung, spezieller Widerstand & Profil, spezieller Rand (Wellenschnitt) |
| Imprägnierungsmaterial | Nicht-PCB getrocknetes PUR-Harz Biologisch abbaubar |
| Installationstyp | Innenmontage |
| Anschlüsse - Klemmen | ClampTite-Klemme |
| Montagemodus | Aufrecht/horizontal |
| Durchmesser | 116 mm |
| Höhe | 242 mm |
| Produktgewicht | 2,5 kg | Montage |
| Normen | IEC 60831-1 IEC 60831-2 |
| Schutzart (IP) | IP20 |
| Betriebshöhe | 2.000 m |
| Temperaturklasse | D |
| Umgebungstemperatur bei Betrieb | -25…55 °C |
| Relative Luftfeuchtigkeit | 95 % | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 3,051 kg |
| VPE 1 Höhe | 19,000 cm |
| VPE 1 Breite | 19,000 cm |
| VPE 1 Länge | 31,500 cm |
| VPE 2 Art | S06 |
| VPE 2 Menge | 15 |
| VPE 2 Gewicht | 58,765 kg |
| VPE 2 Höhe | 75,000 cm |
| VPE 2 Breite | 60,000 cm |
| VPE 2 Länge | 80,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Environmental data
| REACh frei von SVHC | Ja |
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
| Giftiges Schwermetall frei | Ja |
|
Quecksilberfrei
|
Ja |
| WEEE | Das Symbol der durchgestrichenen Mülltonne weist darauf hin, dass Elektro- bzw. Elektronik(alt)geräte nicht im Hausmüll entsorgt werden dürfen, sondern vom Besitzer einer getrennten Sammlung für Elektro- und Elektronikaltgeräte zugeführt werden müssen. |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | No |
| Eingesparte und vermiedene Produktbeiträge | Yes |
| CO2-Bilanz (kg CO2 eq.) | 699 |
| Nachhaltige Verpackung | Ja |
| Global warming ; Total life cycle | 699 kg CO2 eq. |
