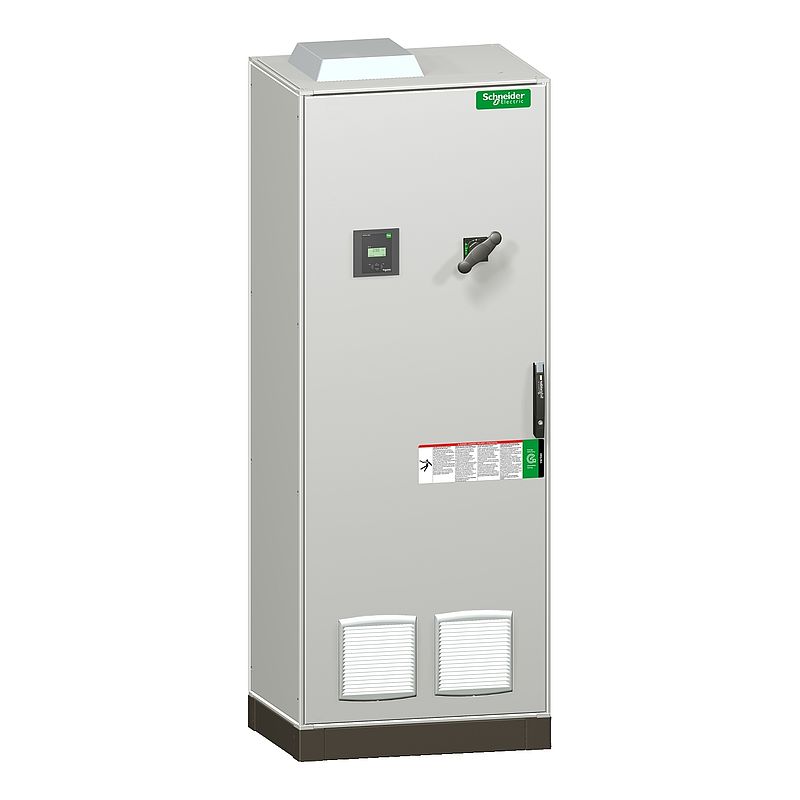

Kompensationsanlage Auto, PowerLogic PFC, 600kvar, LS, 400V, 50Hz
VLVAF5N03522AA
Materialpreisgruppe
: DU
28.971,00 EUR
EAN Code: 3606480598364
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltkonformitätserklärung
|
Download |
|
Maßzeichnung
|
Download |
|
Benutzerhandbuch
|
Download |
|
Konformitätserklärung
|
Download |
|
Zertifikat
|
Download |
|
Entsorgungsinformation
|
Download |
|
Produktumweltprofil
|
Download |
Dieses Produkt ist kompatibel mit
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Netzspannung | 400 V AC 50 Hz 415 V AC 50 Hz |
| Blindleistungsangabe | 600 kvar |
| Betriebsmodus | Automatisch |
| Baureihe | PowerLogic |
| Kurzbezeichnung des Geräts | automatischer Kondensatorblock |
| Produkt- oder Komponententyp | Kondensatorbank | Zusatzmerkmale |
| Verschmutzungsgrad des Netzes | Gering verschmutzt |
| [Gh/Sn] Oberschwingungsbelastung | 15…25 % |
| [THDU] Gesamte Oberschwingungsverzerrung der Spannung | 3…4 % |
| Leistung pro Stufe | 50 kvar |
| Schrittweiser Aufbau | 2 x 50 + 5 x 100 |
| Position des Anschlusses | Unten |
| Regler Typ | PowerLogic PFC-Controller VPL6 |
| Kondensatortechnologie | PowerLogic PFC-Kondensator |
| Beschreibung der Pole | 3P |
| Kondensator-Toleranz | -5 % bis 10 % |
| [Ui] Bemessungs-Isolationsspannung | 690 V |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 8 kV |
| Max. zulässige Spannung | 1,1 x Un (8 Stunden über 24 Stunden) entspricht IEC 60831 |
| [Imp] Max. Dauerstrom | Kondensator: 1,8 x Zoll bei 480 V entspricht IEC 60831 Batterie: 1,43 x Zoll bei 400 V entspricht IEC 61439-2 Batterie: 1,19 x Zoll bei 415 V entspricht IEC 61439-2 |
| Schutz des Haupteingangsschalters | Leistungsschalterschutz |
| Ausschaltvermögen | Icu 50 kA |
| Kontrolltyp | Drehgriff |
| Stufenschutztyp | Überlast: Oberschwingungssteuerung vom PowerLogic PFC-Controller Kurzschluss: Sicherung |
| Zugänglichkeit für den Betrieb | Frontseite |
| Farbe | Grau (RAL 7035) |
| Maximalgewicht | 434 kg |
| Höhe | 2200 mm |
| Breite | 800 mm |
| Tiefe | 600 mm |
| Geliefertes Zubehör | Hilfstransformator |
| Interner Spannungswandler | 400/230 V - 630 VA |
| Funktion verfügbar | Alarmkontakt Abwurfkontakt GenSet |
Montage |
| Normen | IEC 61439-1 IEC 61439-2 IEC 61921 |
| Produktzertifizierungen | ASEFA CE EAC |
| Montageort | Innenraum |
| Schutzart (IP) | Umwelt: IP31 Sicherheit: IPxx B |
| Schutzart (IK) | IK10 |
| Relative Luftfeuchtigkeit | 0…95 % |
| Betriebshöhe | <= 2.000 m |
| Umgebungstemperatur bei Betrieb | -5…45 °C |
| Durchschnittliche Umgebungslufttemperatur für den Betrieb | 35°C (jährlich) 45°C (über 24 Stunden) |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 359,0 kg |
| VPE 1 Höhe | 231,0 cm |
| VPE 1 Breite | 80,0 cm |
| VPE 1 Länge | 120,0 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Environmental data
|
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen EU-RoHS-Deklaration |
| WEEE | Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | No |
| Eingesparte und vermiedene Produktbeiträge | Yes |
| CO2-Bilanz (kg CO2 eq.) | 47517 |
