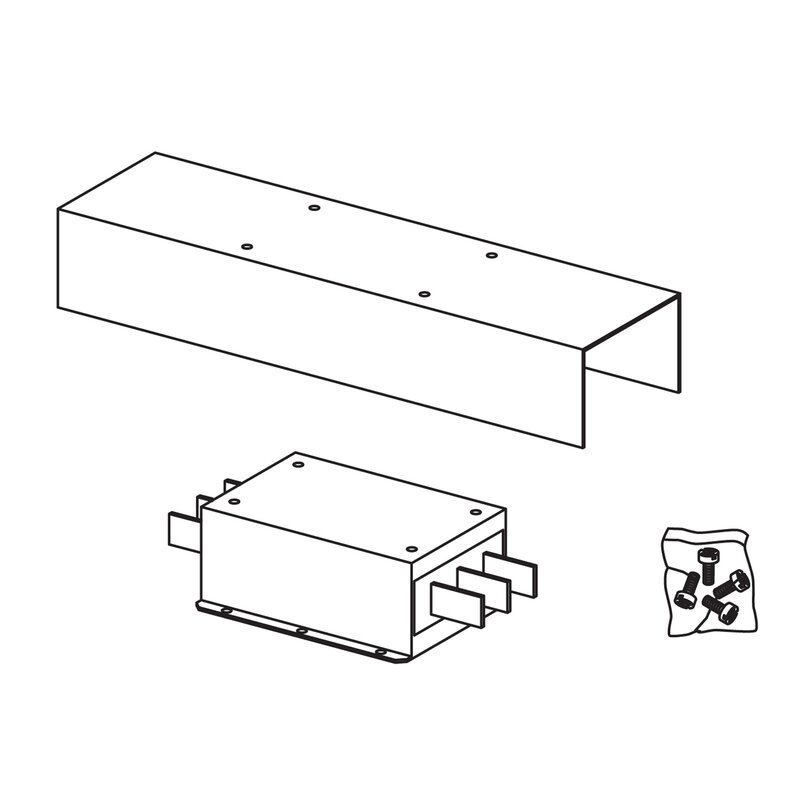

EMV-Eingangsfilter, 336/546A, 125 W, Spannungs. 3-phas. f. Altivar 61, 71
VW3A4411
Materialpreisgruppe
: CI
2.491,00 €
EAN Code: 3389119201360
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Instruction sheet
|
Download |
|
Catalog
|
Download |
|
Certificate
|
Download |
|
Declaration of conformity
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Altivar |
| Produkt- oder Komponententyp | EMV-Eingangsfilter |
| Kompatible Produktfamilie | Altivar Prozess ATV900 Altivar 71 Altivar Prozess ATV600 Altivar 71Q Altivar 61Q Altivar 61 |
| Produktkompatibilität | ATV61HC22N4 ATV61HC25N4 ATV61HC31N4 ATV61HD90M3X ATV61QC20N4 ATV61QC25N4 ATV61QC31N4 ATV71HC16N4 ATV71HC20N4 ATV71HC25N4 ATV71HC28N4 ATV71QC16N4 ATV71QC20N4 ATV71QC25N4 Antrieb mit variabler Geschwindigkeit ATV630 Aufputzmontage, Motor: 220 kW, 380 - 480 V Antrieb mit variabler Geschwindigkeit ATV630 Aufputzmontage, Motor: 250 kW, 380 - 480 V Antrieb mit variabler Geschwindigkeit ATV630 Aufputzmontage, Motor: 315 kW, 380 - 480 V Antrieb mit variabler Geschwindigkeit ATV930 Aufputzmontage, Motor: 220 kW, 380 - 480 V Antrieb mit variabler Geschwindigkeit ATV930 Aufputzmontage, Motor: 250 kW, 380 - 480 V Antrieb mit variabler Geschwindigkeit ATV930 Aufputzmontage, Motor: 315 kW, 380 - 480 V |
| Produktspezifische Anwendung | EMV-Footprintfilter |
| [In] Bemessungsstrom | 546 A 336 A |
| Thermische Verluste | 125 W |
| Anzahl der Netzphasen | 3-phasige Versorgung | Zusatzmerkmale |
| Elektrische Verbindung | M10-Schienen |
| Max. Motorkabellänge | 300 m abgeschirmtes Motorkabel entspricht IEC 61800-3 Kategorie C2 50 m abgeschirmtes Motorkabel entspricht IEC 61800-3 Kategorie C1 |
| Maximaler Differenzstrom | 500 mA bei 400 V 50 Hz |
| Versorgungsspannung | 200…240 V 380…500 V |
| Toleranz | 10 % |
| Produktgewicht | 25 kg 22 kg |
Montage |
| Schutzart (IP) | IP00 IP30mit Sätzen VW3A9601, 602 |
| Relative Luftfeuchtigkeit | 0…93 % entspricht IEC 68-2-3 |
| Umgebungstemperatur bei Betrieb | -25…45 °C |
| Umgebungstemperatur bei Lagerung | -25…85 °C |
| Betriebshöhe | <lt/>= 1.000 m ohne Stromreduzierung 1000 - 3000 m mit Stromreduzierung 1 % pro 100 m |
| Vibrationsfestigkeit | 1 Gn (f= 13…150 Hz) entspricht IEC 60068-2-6 1,5 mm Spitze zu Spitze (f= 3…13 Hz) entspricht IEC 60068-2-6 |
| Stoßfestigkeit | 15 Gn für 11 ms entspricht IEC 60068-2-27 |
| Normen | IEC 61800-3 | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 20,000 kg |
| VPE 1 Höhe | 23,000 cm |
| VPE 1 Breite | 33,500 cm |
| VPE 1 Länge | 90,000 cm |
| VPE 2 Art | P12 |
| VPE 2 Menge | 8 |
| VPE 2 Gewicht | 183,500 kg |
| VPE 2 Höhe | 110,000 cm |
| VPE 2 Breite | 80,000 cm |
| VPE 2 Länge | 120,000 cm | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Frei von giftigen Schwermetallen | Ja |
|
Quecksilberfrei
|
Ja |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | Ja |
| Sustainable packaging | Nein |
| EU-RoHS-Richtlinie | https://download.se.com/files?p_Doc_Ref=VW3A4411_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.se.com/files?p_Doc_Ref=VW3A4411_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
