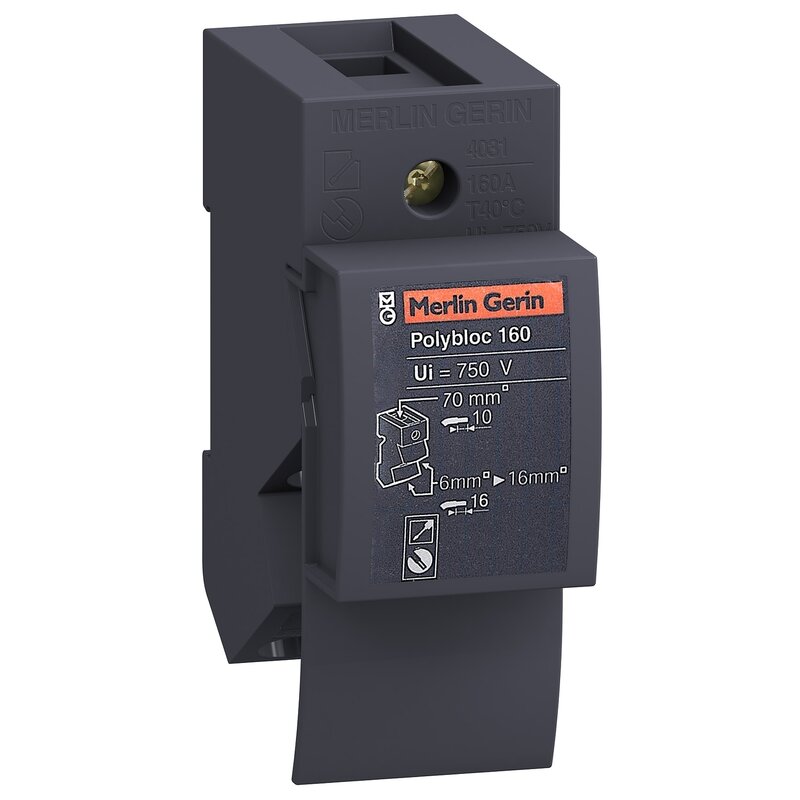

Polybloc-Verteilerblock, 1p, 160A
04031
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Instruction sheet
|
Download |
|
User guide
|
Download |
|
Catalog
|
Download |
|
CAD
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Linergy |
| Baureihe | Linergy |
| Produkt- oder Komponententyp | Verteilerblock |
| Produktname | Linergy DX |
| Kompatible Produktfamilie | Prisma Prisma G Gehäuse Prisma Prisma P Gehäuse Prisma Prisma PH Gehäuse Prisma Prisma Pack 250 Gehäuse |
| Produktkompatibilität | Räumliche Abgrenzungen |
| Zubehör / Teilekategorie | Stromverteilungszubehör |
| Schutzart (IP) | IPxx B | Zusatzmerkmale |
| Montagehalterung | DIN-Schiene |
| Installiertes Gerät | Acti 9: fest C120 mit Erdschlussschutz - Steuerung: Kippschalter Acti 9: fest C120 ohne Erdschlussschutz - Steuerung: Kippschalter Acti 9: fest iC120 mit Erdschlussschutz - Steuerung: Kippschalter Acti 9: fest iC120 ohne Erdschlussschutz - Steuerung: Kippschalter ComPacT: fest INS40 - Steuerung: direkter Front-Drehgriff - vertikal Installation ComPacT: fest INS63 - Steuerung: direkter Front-Drehgriff - vertikal Installation ComPacT: fest INS100 - Steuerung: direkter Front-Drehgriff - vertikal Installation ComPacT: fest INS125 - Steuerung: direkter Front-Drehgriff - vertikal Installation ComPacT: fest INS160 - Steuerung: direkter Front-Drehgriff - vertikal Installation FuPact: fest ISFT160 - Steuerung: Griff Sicherungshalter - vertikal Installation FuPact: fest ISFT100N - Steuerung: Griff Sicherungshalter - vertikal Installation Multi 9: fest NG125 mit Erdschlussschutz - Steuerung: Kippschalter Multi 9: fest NG125 ohne Erdschlussschutz - Steuerung: Kippschalter Multi 9: fest NG125 NA - Steuerung: Kippschalter ComPacT: fest NG160 mit Erdschlussschutz - Steuerung: Kippschalter ComPacT: fest NG160 ohne Erdschlussschutz - Steuerung: Kippschalter ComPacT: fest NG160 NA ohne Erdschlussschutz - Steuerung: Kippschalter FuPact: fest INF100 - 160 - Steuerung: verlängerter Drehgriff - vertikal Installation ComPacT: fest NSXm ohne Erdschlussschutz - Steuerung: Kippschalter - vertikal Installation ComPacT: fest NSXm ohne Erdschlussschutz - Steuerung: Kippschalter - horizontal Installation ComPacT: fest NSXm ohne Erdschlussschutz - Steuerung: direkter Drehgriff - horizontal Installation ComPacT: fest NSXm mit Erdschlussschutz - Steuerung: Kippschalter - vertikal Installation ComPacT: fest NSXm mit Erdschlussschutz - Steuerung: Kippschalter - horizontal Installation |
| Beschreibung der Pole | 1P |
| [Ue] Bemessungs-Betriebsspannung | 690 V AC |
| [Ui] Bemessungs-Isolationsspannung | 750 V AC |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 8 kV |
| [Ie] Betriebsbemessungstrom | 160 A |
| [In] Bemessungsstrom | 160 A bei 40 °C |
| [Icw] Bemessungs-Kurzzeitstromfestigkeit | 5,5 kA für 1 s |
| [Ipk] Bemessungs-Stoßstrom | 24 kA |
| I²t bei Aktivierung | 30250000 A².s |
| Anschlüsse - Klemmen | Versorgung: Tunnelklemmen70 mm² (flexibel) Versorgung: Tunnelklemmen70 mm² (fest) Verteilung: Federklemme, 6 x 6…16 mm² (flexibel) Verteilung: Federklemme, 6 x 6…16 mm² (fest) |
| 9-mm-Raster | 4 |
| Gesamtzahl der 18-mm-Module | 2 |
| Höhe | 95 mm |
| Breite | 36 mm |
| Tiefe | 70 mm |
| Produktgewicht | 0,1 kg |
| Farbe | Anthrazitgrau (RAL 7016) | Montage |
| Verschmutzungsgrad | 3 |
| Glühdrahtbeständigkeit | 960 °C entspricht IEC 60695-2-11 |
| Normen | IEC 61439-1, Innenraum Prisma IEC 61439-2, Innenraum Prisma IEC 60947-7-1 |
| Produktzertifizierungen | ASEFA | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Frei von REACh-SVHC | Ja |
| Frei von giftigen Schwermetallen | Ja |
Quecksilberfrei
|
Ja |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | Produkt mit halogenfreien Kunststoffteilen |
| Sustainable packaging | Nein |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| PVC-frei | Ja |
| Silikonfrei | Ja |
| Rücknahme | Nein |
| EU-RoHS-Richtlinie | https://download.schneider-electric.com/files?p_Doc_Ref=04031_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
