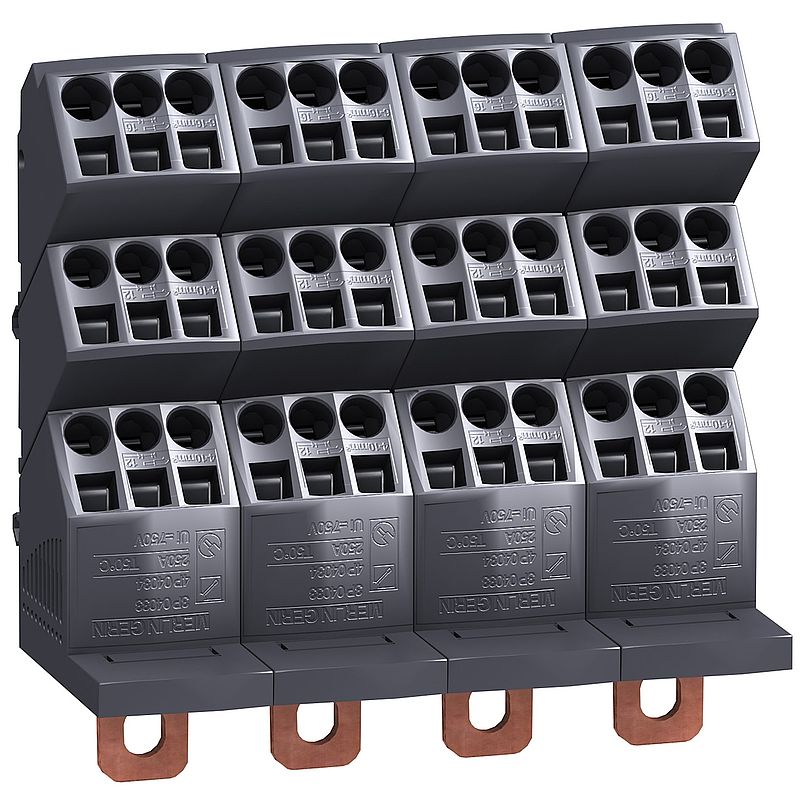

Polybloc-Verteilerblock, 4p, 250A
04034
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Instruction sheet
|
Download |
|
User guide
|
Download |
|
Catalog
|
Download |
|
CAD
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Linergy |
| Baureihe | Linergy |
| Produkt- oder Komponententyp | Verteilerblock |
| Produktname | Linergy DP |
| Kompatible Produktfamilie | Prisma Prisma G Gehäuse Prisma Prisma P Gehäuse Prisma Prisma PH Gehäuse Prisma Prisma Pack 250 Gehäuse |
| Zubehör / Teilekategorie | Stromverteilungszubehör |
| Schutzart (IP) | IPxx B | Zusatzmerkmale |
| Montagehalterung | Befestigungsplatte Prisma DIN-Schiene |
| Installiertes Gerät | EasyPacT: fest CVS100 - 160 ohne Erdschlussschutz - Steuerung: Kippschalter - horizontal Installation EasyPacT: fest CVS250 ohne Erdschlussschutz - Steuerung: Kippschalter - horizontal Installation EasyPacT: fest CVS100 - 160 ohne Erdschlussschutz - Steuerung: direkter Front-Drehgriff - horizontal Installation EasyPacT: fest CVS250 ohne Erdschlussschutz - Steuerung: direkter Front-Drehgriff - horizontal Installation EasyPacT: fest CVS100 - 160 mit Erdschlussschutz - Steuerung: Kippschalter - horizontal Installation EasyPacT: fest CVS250 mit Erdschlussschutz - Steuerung: Kippschalter - horizontal Installation EasyPacT: fest CVS100 - 160 mit Erdschlussschutz - Steuerung: direkter Front-Drehgriff - horizontal Installation EasyPacT: fest CVS250 mit Erdschlussschutz - Steuerung: direkter Front-Drehgriff - horizontal Installation EasyPacT: fest CVS100 - 160 ohne Erdschlussschutz - Steuerung: Kippschalter - vertikal Installation EasyPacT: fest CVS250 ohne Erdschlussschutz - Steuerung: Kippschalter - vertikal Installation EasyPacT: fest CVS100 - 160 ohne Erdschlussschutz - Steuerung: direkter Front-Drehgriff - vertikal Installation EasyPacT: fest CVS250 ohne Erdschlussschutz - Steuerung: direkter Front-Drehgriff - vertikal Installation EasyPacT: fest CVS100 - 160 mit Erdschlussschutz - Steuerung: Kippschalter - vertikal Installation EasyPacT: fest CVS250 mit Erdschlussschutz - Steuerung: Kippschalter - vertikal Installation EasyPacT: fest CVS100 - 160 mit Erdschlussschutz - Steuerung: direkter Front-Drehgriff - vertikal Installation EasyPacT: fest CVS250 mit Erdschlussschutz - Steuerung: direkter Front-Drehgriff - vertikal Installation ComPacT: fest INS250 - Steuerung: direkter Front-Drehgriff - horizontal Installation ComPacT: fest INS250 - Steuerung: direkter Front-Drehgriff - vertikal Installation ComPacT: fest INS250 - Steuerung: seitlicher Griff - vertikal Installation ComPacT: fest INV100 - Steuerung: direkter Front-Drehgriff - horizontal Installation ComPacT: fest INV250 - Steuerung: direkter Front-Drehgriff - horizontal Installation ComPacT: fest INV250 - Steuerung: seitlicher Griff - vertikal Installation ComPacT: fest INV250 - Steuerung: direkter Front-Drehgriff - vertikal Installation ComPacT: fest NSX100 - 250 und Amperemeter ohne Erdschlussschutz - Steuerung: Kippschalter - horizontal Installation ComPacT: fest NSX100 - 160 ohne Erdschlussschutz - Steuerung: Kippschalter - horizontal Installation ComPacT: fest NSX250 ohne Erdschlussschutz - Steuerung: Kippschalter - horizontal Installation ComPacT: fest NSX250 mit Erdschlussschutz - Steuerung: Kippschalter - horizontal Installation ComPacT: fest NSX100 - 160 mit Erdschlussschutz - Steuerung: Kippschalter - horizontal Installation ComPacT: fest NSX100 - 160 ohne Erdschlussschutz - Steuerung: direkter Front-Drehgriff - horizontal Installation ComPacT: fest NSX250 ohne Erdschlussschutz - Steuerung: direkter Front-Drehgriff - horizontal Installation ComPacT: fest NSX100 - 160 mit Erdschlussschutz - Steuerung: direkter Front-Drehgriff - horizontal Installation ComPacT: fest NSX250 mit Erdschlussschutz - Steuerung: direkter Front-Drehgriff - horizontal Installation ComPacT: fest NSX100 - 160 ohne Erdschlussschutz - Steuerung: Motormechanismus - horizontal Installation ComPacT: fest NSX250 ohne Erdschlussschutz - Steuerung: Motormechanismus - horizontal Installation ComPacT: steckbar NSX100 - 160 ohne Erdschlussschutz - Steuerung: Kippschalter - horizontal Installation ComPacT: steckbar NSX250 ohne Erdschlussschutz - Steuerung: Kippschalter - horizontal Installation ComPacT: fest NSX100 - 160 ohne Erdschlussschutz - Steuerung: Kippschalter - vertikal Installation ComPacT: fest NSX250 ohne Erdschlussschutz - Steuerung: Kippschalter - vertikal Installation ComPacT: fest NSX100 - 160 mit Erdschlussschutz - Steuerung: Kippschalter - vertikal Installation ComPacT: fest NSX250 mit Erdschlussschutz - Steuerung: Kippschalter - vertikal Installation ComPacT: fest NSX100 - 160 ohne Erdschlussschutz - Steuerung: direkter Front-Drehgriff - vertikal Installation ComPacT: fest NSX250 ohne Erdschlussschutz - Steuerung: direkter Front-Drehgriff - vertikal Installation ComPacT: fest NSX100 - 160 mit Erdschlussschutz - Steuerung: direkter Front-Drehgriff - vertikal Installation ComPacT: fest NSX250 mit Erdschlussschutz - Steuerung: direkter Front-Drehgriff - vertikal Installation ComPacT: fest INV100 - Steuerung: direkter Front-Drehgriff - vertikal Installation ComPacT: fest INV200 - Steuerung: direkter Front-Drehgriff - vertikal Installation ComPacT: fest INV160 - Steuerung: direkter Front-Drehgriff - horizontal Installation ComPacT: fest INV160 - Steuerung: direkter Front-Drehgriff - vertikal Installation ComPacT: fest INV200 - Steuerung: direkter Front-Drehgriff - horizontal Installation |
| Beschreibung der Pole | 4P |
| [Ue] Bemessungs-Betriebsspannung | 690 V AC |
| [Ui] Bemessungs-Isolationsspannung | 750 V AC |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 8 kV |
| [Ie] Betriebsbemessungstrom | 250 A bei 40 °C |
| [Icw] Bemessungs-Kurzzeitstromfestigkeit | 8,5 kA für 1 s |
| [Ipk] Bemessungs-Stoßstrom | 30 kA |
| I²t bei Aktivierung | 72250000 A².s |
| Anschlüsse - Klemmen | Versorgung: direkter Anschluss120 mm² Verteilung: Federklemme (pro Phase) , 6 x 4…10 mm² (flexibel) Verteilung: Federklemme (pro Phase) , 3 x 6…16 mm² (flexibel) Verteilung: Federklemme (pro Phase) , 6 x 4…10 mm² (fest) Verteilung: Federklemme (pro Phase) , 3 x 6…16 mm² (fest) |
| Höhe | 140 mm |
| Breite | 140 mm |
| Tiefe | 64 mm |
| Produktgewicht | 0,96 kg | Montage |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | III |
| Glühdrahtbeständigkeit | 960 °C entspricht IEC 60695-2-11 |
| Normen | IEC 60947-7-1 IEC 61439-1, Innenraum Prisma IEC 61439-2, Innenraum Prisma |
| Produktzertifizierungen | ASEFA |
| Umgebungstemperatur bei Betrieb | -25…55 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 950,0 g |
| VPE 1 Höhe | 6,8 cm |
| VPE 1 Breite | 14,5 cm |
| VPE 1 Länge | 15,8 cm |
| VPE 2 Art | CAR |
| VPE 2 Menge | 10 |
| VPE 2 Gewicht | 9,55 kg |
| VPE 2 Höhe | 15,5 cm |
| VPE 2 Breite | 29,0 cm |
| VPE 2 Länge | 34,0 cm |
| VPE 3 Art | P06 |
| VPE 3 Menge | 200 |
| VPE 3 Gewicht | 192,0 kg |
| VPE 3 Höhe | 94,0 cm |
| VPE 3 Breite | 80,0 cm |
| VPE 3 Länge | 60,0 cm | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Frei von REACh-SVHC | Ja |
| Frei von giftigen Schwermetallen | Ja |
Quecksilberfrei
|
Ja |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | Produkt mit halogenfreien Kunststoffteilen |
| Sustainable packaging | Nein |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| PVC-frei | Ja |
| Silikonfrei | Ja |
| Rücknahme | Nein |
| EU-RoHS-Richtlinie | https://download.se.com/files?p_Doc_Ref=04034_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
