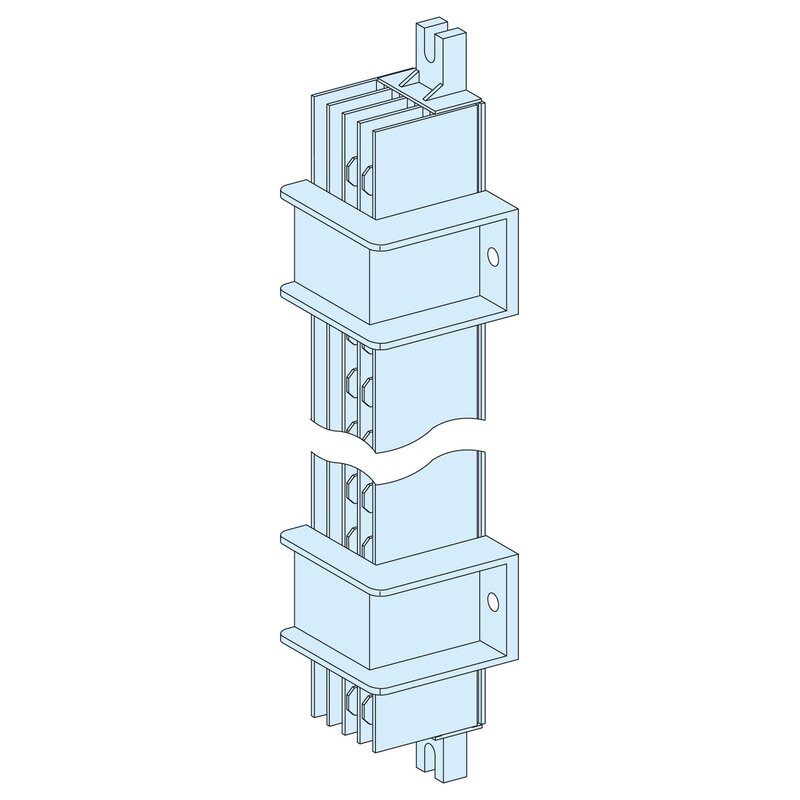

Hilfsbusleitung, 4p
04203
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Instruction sheet
|
Download |
|
Catalog
|
Download |
|
CAD
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Linergy |
| Baureihe | Linergy |
| Produkt- oder Komponententyp | Zusätzlicher Bus-Kanal |
| Produktname | Linergy TA |
| Produktname | Prisma Prisma P Gehäuse |
| Schutzart (IP) | IP20 |
| Anzahl der Abgangsstellen | 166 Abgangsstellen mit Faston-Stecker pro Laufmeter |
| Geliefertes Zubehör | 1 seitliche Klemme 2 Klemmen 4 Messingleiter mit Abgangspunkt Isolierrohr |
| Menge pro Satz | Satz à 1 Stück | Zusatzmerkmale |
| Beschreibung der Pole | 4P |
| Bemessungsspannung | 230 V |
| Installationsrichtung | Vertikal, Betriebsstellung: Seiten- |
| die Installationsbeschreibung | Schaltfeldkanal - Breite 300 mm |
| [Ui] Bemessungs-Isolationsspannung | 660 V |
| [Ie] Betriebsbemessungstrom | 32 A |
| Länge | 1755 mm |
| Höhe | 85 mm |
| Breite | 50 mm |
| Produktgewicht | 1,62 kg |
| Farbe | Hellgrau (RAL 7035) | Montage |
| Normen | IEC 61439-1 IEC 61439-2 |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 1,62 kg |
| VPE 1 Höhe | 6 cm |
| VPE 1 Breite | 9 cm |
| VPE 1 Länge | 179 cm | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Frei von REACh-SVHC | Ja |
| Frei von giftigen Schwermetallen | Ja |
Quecksilberfrei
|
Ja |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | Produkt mit halogenfreien Kunststoffteilen |
| Sustainable packaging | Nein |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| PVC-frei | Ja |
| Silikonfrei | Ja |
| Rücknahme | Nein |
| EU-RoHS-Richtlinie | https://download.schneider-electric.com/files?p_Doc_Ref=04203_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
6 Dokumente
| 04203 EU-RoHS-Erklärung
17/03/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| Linergy TR terminals blocks - AUXILIARY BUS DUCT 4P - 3D CAD 15/03/25 · CAD | 1,1 MB | Download |
| Catalogue Prisma P 2019 15/03/25 · Catalog | 101,1 MB | Download |
| Earth bars 12m 15/03/25 · Instruction sheet | 1,7 MB | Download |
| M.PL.FIXED 100 17/01/25 · Instruction sheet | 4,5 MB | Download |
| M.PL.FIXED 200 17/01/25 · Instruction sheet | 9,4 MB | Download |
