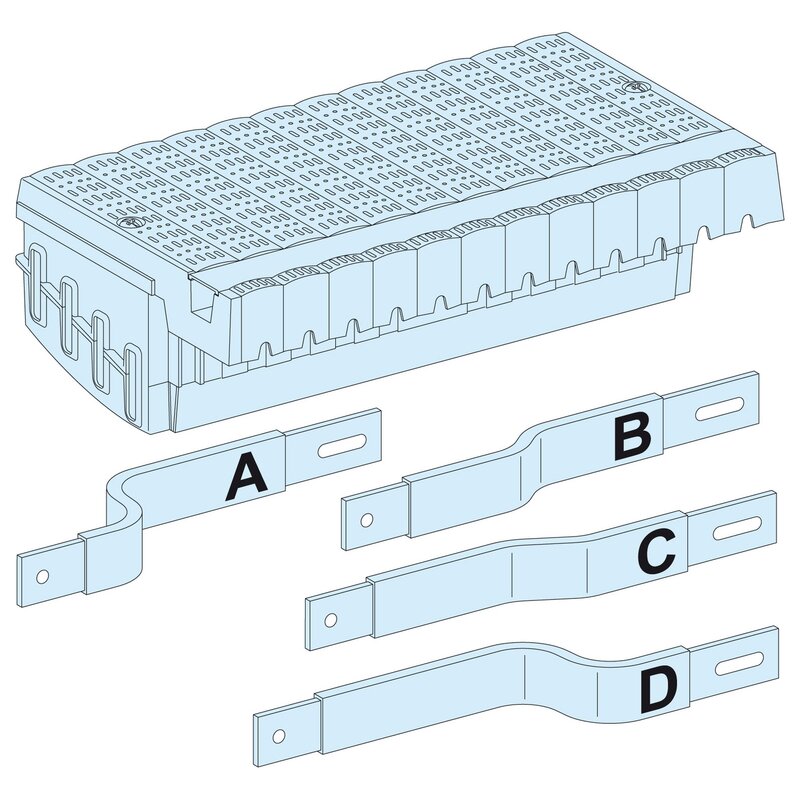

Polypact-Verteilerblock für fest montiertes Gerät, mit Anschluss, 4p
04404
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of conformity
|
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Instruction sheet
|
Download |
|
Catalog
|
Download |
|
CAD
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Linergy |
| Baureihe | Linergy |
| Produkt- oder Komponententyp | Geräteabgang |
| Produktname | Linergy FC |
| Zubehör / Teilekategorie | Anschlusszubehör |
| Kompatible Produktfamilie | Prisma Prisma P Schaltfeld |
| Geliefertes Zubehör | Vorgefertigter, flexibler Anschluss an Linergy-Sammelschienen | Zusatzmerkmale |
| die Installationsbeschreibung | Schaltfeld - Breite 650 mm |
| Anzahl Geräte | 3 (4P) |
| Beschreibung der Pole | 4P |
| Installiertes Gerät | ComPacT: fest NSX100 - 160 ohne Erdschlussschutz - Steuerung: Kippschalter - vertikal Installation ComPacT: fest NSX250 ohne Erdschlussschutz - Steuerung: Kippschalter - vertikal Installation ComPacT: fest NSX100 - 160 mit Erdschlussschutz - Steuerung: Kippschalter - vertikal Installation ComPacT: fest NSX250 mit Erdschlussschutz - Steuerung: Kippschalter - vertikal Installation ComPacT: fest INS250 - Steuerung: direkter Front-Drehgriff - vertikal Installation ComPacT: fest INV250 - Steuerung: direkter Front-Drehgriff - vertikal Installation |
| Montagehalterung | Montageplatte |
| Installationsrichtung | Horizontal |
| [Ui] Bemessungs-Isolationsspannung | 750 V AC |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 8 kV |
| [Ie] Betriebsbemessungstrom | 675 A bei 40 °C |
| [Ue] Bemessungs-Betriebsspannung | 690 V |
| [Ipk] Bemessungs-Stoßstrom | 50 kA |
| I²t bei Aktivierung | 25000000 A².s |
| zulässiger Strom | 675 A bei 40 °C 615 A bei 60 °C 570 A bei 70 °C |
| Anschlüsse - Klemmen | Versorgung: biegsame Schienen (Phase / Neutral) , 32 x 5 mm Abgang: Einschub (Phase / Neutral) , 3 Abgänge |
| Normen | IEC 61439-1 IEC 61439-2 |
| Produktzertifizierungen | KEMA ASEFA |
| Menge pro Satz | Satz à 1 Stück |
| Länge | 440 mm |
| Höhe | 132 mm |
| Tiefe | 235 mm |
| Produktgewicht | 8 kg |
| Farbe | Schwarz | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 6,57 kg |
| VPE 1 Höhe | 15 cm |
| VPE 1 Breite | 24 cm |
| VPE 1 Länge | 46 cm | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Frei von REACh-SVHC | Ja |
| Frei von giftigen Schwermetallen | Ja |
Quecksilberfrei
|
Ja |
| Sustainable packaging | Nein |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | Produkt mit halogenfreien Kunststoffteilen |
| PVC-frei | Ja |
| Silikonfrei | Ja |
| Rücknahme | Nein |
| EU-RoHS-Richtlinie | https://download.se.com/files?p_Doc_Ref=04404_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
