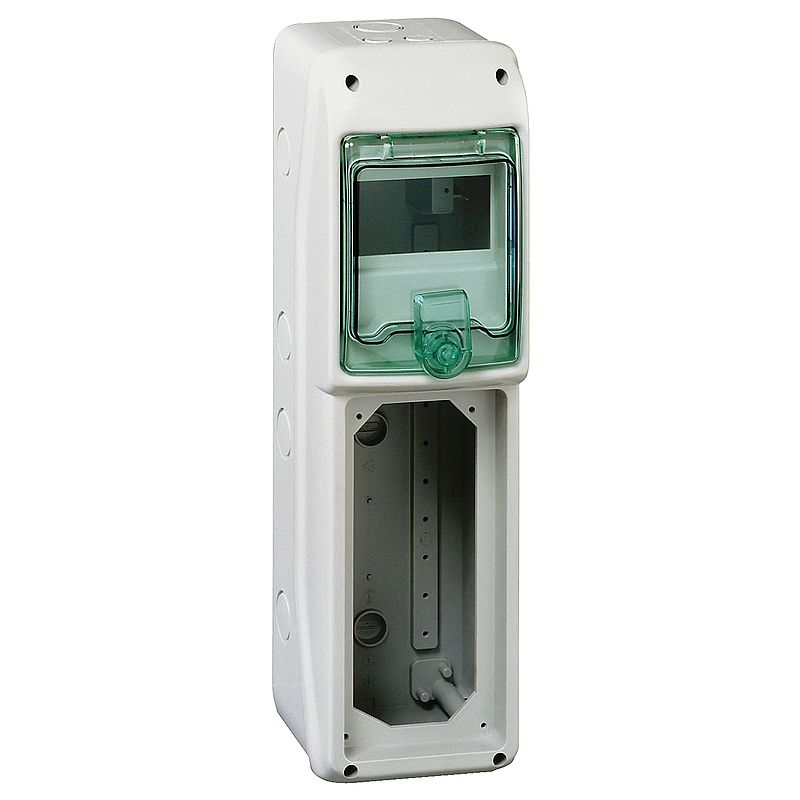

Kaedra Leergehäuse, 1 Montagestellen für Steckdose 103x225mm, 5 TE
13160
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Instruction sheet
|
Download |
|
Catalog
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile Einbausätze: Kompatible Produkte
Einbausätze (1)
Verteilungen: Kompatible Produkte
Verteilungen (2)
Abdeckplatten: Kompatible Produkte
Abdeckplatten (4)
Montagehalterungen: Kompatible Produkte
Montagehalterungen (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Kaedra |
| Produkt- oder Komponententyp | Wetterfestes Gehäuse |
| Gehäusetyp | Gehäuse für Stecker und Steckdose |
| Zubehör im Lieferumfang des Gehäuses | 1 Klemmenleiste 4 Aussparungen |
| Beschreibung der Montageplatte | Ohne Montageplatte | Zusatzmerkmale |
| Gehäusemontage | Oberfläche |
| 9-mm-Raster | 10 |
| Anzahl der 18-mm-Module pro Reihe | 5 |
| Gesamtzahl der 18-mm-Module | 5 |
| Anzahl der horizontalen Reihen | 1 |
| elektrische Isolationsklasse | Klasse II Doppelisolierung |
| Anzahl der Öffnungen der Schnittstelle | 1 |
| gelieferte Ausrüstung | Klemmenleiste, 4 Löcher |
| Art der Frontabdeckung | Transparent |
| Verlustleistung in W | 6,5 W |
| [In] Bemessungsstrom | 63 A |
| Schienentyp | DIN |
| Anzahl der Ausschnitte PG ISO | 3 |
| Anzahl der Klemmenblöcke | 1 mit 4 Abgänge |
| Verteilerblock-Ausgänge | 2 x 10 mm² 2 x 16 mm² |
| Beschreibung der Verriegelungsoptionen | Optionale Verriegelung |
| Gehäusematerial | Selbstverlöschendes Polymer |
| Basisabmessungen | 103 x 225 mm |
| Breite | 138 mm |
| Höhe | 460 mm |
| Tiefe | 160 mm |
| Innentiefe | 91 mm |
| Farbe | Tür: grün transparent Gehäuse: hellgrau (RAL 7035) |
Montage |
| Normen | IEC 670 IEC 60439-3 IEC 60529 EN 50262 EN 50102 |
| Feuerbeständigkeit | 750 °C entspricht IEC 60695-2-1 |
| Schutzart (IP) | IP65 entspricht IEC 60529 |
| Schutzart (IK) | IK09 entspricht EN 50102 |
| Umwelteigenschaften (UV) | UV-beständig: Klasse 3 entspricht ISO 4582:2010 UV-Beständigkeitstest entspricht ISO 4892-2:2013 |
| Überspannungskategorie | II |
| Umgebungstemperatur bei Betrieb | -25…60 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 1,377 kg |
| VPE 1 Höhe | 47,000 cm |
| VPE 1 Breite | 15,800 cm |
| VPE 1 Länge | 16,800 cm |
| VPE 2 Art | P12 |
| VPE 2 Menge | 66 |
| VPE 2 Gewicht | 102,882 kg |
| VPE 2 Höhe | 116,000 cm |
| VPE 2 Breite | 80,000 cm |
| VPE 2 Länge | 120,000 cm | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
Quecksilberfrei
|
Ja |
| SCIP-Nummer | B7c6f1d6-d622-4f6c-907b-f4c3173076cb |
| Sustainable packaging | Nein |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | Nein |
| EU-RoHS-Richtlinie | https://download.schneider-electric.com/files?p_Doc_Ref=13160_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.schneider-electric.com/files?p_Doc_Ref=13160_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
