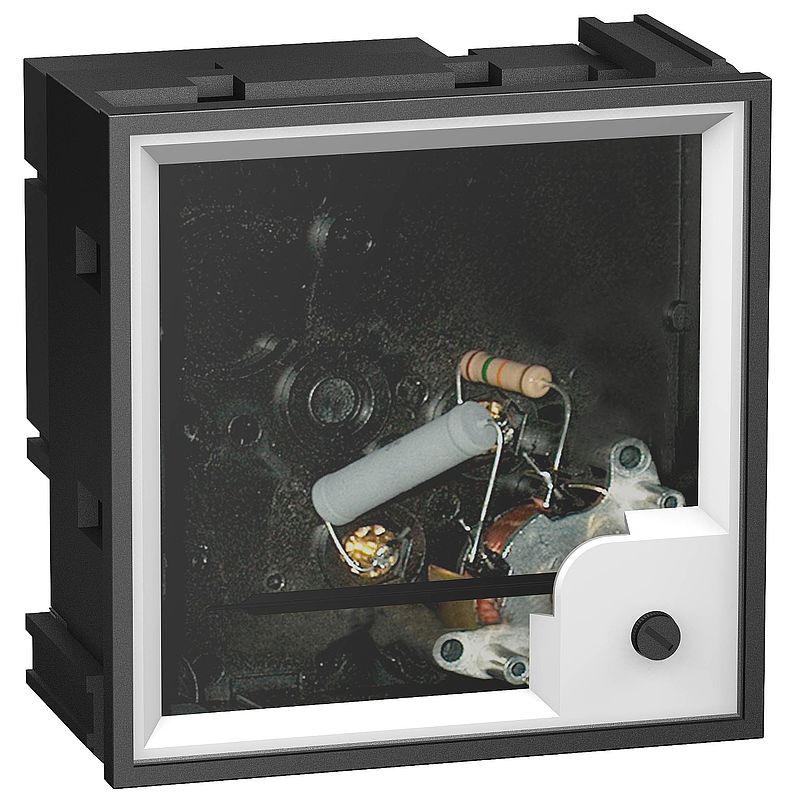

Analoges Amperemeter AMP, 1,3 In ohne Skala, 72x72mm

16004
EAN Code: 3303430160045
Jetzt kaufen
In den Einkaufswagen
Spezifikationen Nachhaltigkeit

Installateur finden

24/7 Self-Service Für Newsletter registrieren

Hauptdokumente

Produktdatenblatt Download
Konformitätserklärung Download
Maßzeichnung Download
Sonstiger technischer Leitfaden Download
Gebrauchsanleitung Download
Umweltkonformitätserklärung Download
Katalog Download
CAD Download
Alle Dokumente

Spezifikationen

Hauptmerkmale
Baureihe PowerLogic
Kurzbezeichnung des Geräts AMP
Produkt- oder Komponententyp Amperemeter
Kompatible Produktfamilie Prisma Prisma P Tür
Prisma Prisma G Tür
Typ der Technologie Ferromagnetisch
Typ des Maßstabs 62 mm über 90°
Montagehalterung Vorderseite
Zusatzmerkmale
Messwerttyp Strom
Genauigkeitsklasse Klasse 1,5
Leistungsaufnahme in VA 1,1 VA
Leistungsaufnahme in VA 1,1 VA
Überlastungswiderstand 1,2 In, permanent
10 In, 5 s
Gehäusevariante Einbau
Betriebsposition 30°/vertikal
Breite 72 mm
Höhe 72 mm
Tiefe 75 mm
Temperaturabweichung +/- 0,003 %/°C
Montage
Normen IEC 60051-1
IEC 61000-4
IEC 61010-1
Schutzart (IP) IP52
Umgebungstemperatur bei Betrieb -25…50 °C
Bezugstemperatur 23 °C
Verpackungseinheiten
VPE 1 Art PCE
VPE 1 Menge 1
VPE 1 Gewicht 193,000 g
VPE 1 Höhe 10,000 cm
VPE 1 Breite 8,500 cm
VPE 1 Länge 9,500 cm
VPE 2 Art S03
VPE 2 Menge 33
VPE 2 Gewicht 6,810 kg
VPE 2 Höhe 30,000 cm
VPE 2 Breite 30,000 cm
VPE 2 Länge 40,000 cm
Vertragliche Gewährleistung
Gewährleistung 18 months

Nachhaltigkeit

Environmental data
WEEE Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen
SCIP-Nummer 76ef2415-e8df-41ac-934d-14936531e31b
Verpackung ohne Kunststoff Nein
Verpackung mit Recycling-Karton Nein
Rücknahme No
