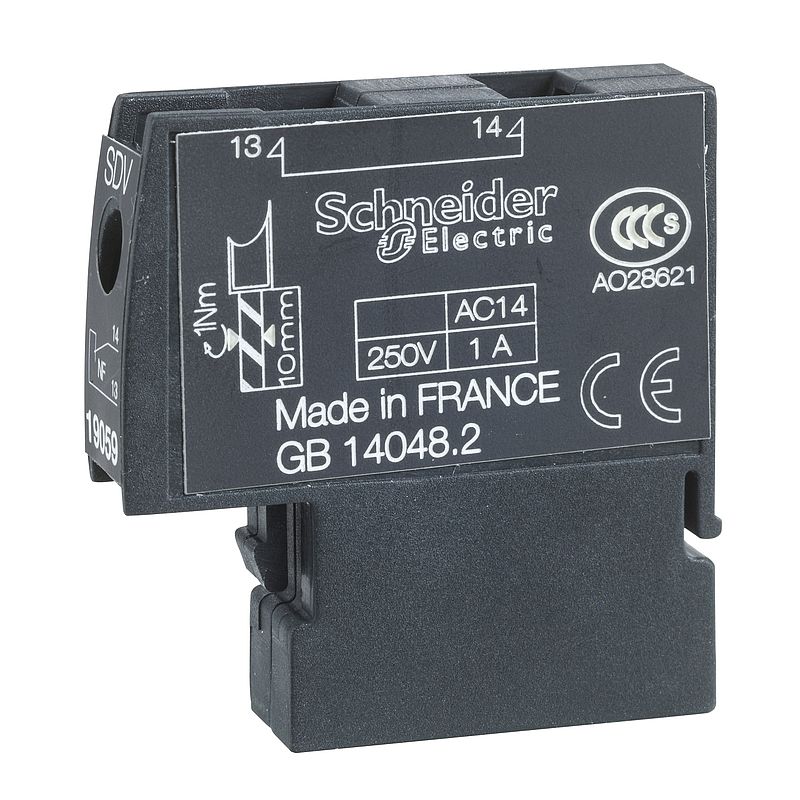

Fehlermeldeschalter SDV für NG125 und FI-Block Vigi NG125, 1Ö, 250V AC
19059
Materialpreisgruppe
: D7
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
User guide
|
Download |
|
CAD
|
Download |
|
Environmental Disclosure
|
Download |
|
Catalog
|
Download |
Dieses Produkt ist kompatibel mit
Leistungsschalter: Kompatible Produkte
Leistungsschalter (30)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produktbereich | Acti9 |
| Produkt- oder Komponententyp | Fehlerkontakt |
| Kurzbezeichnung des Geräts | SDV NF |
| Zusammensetzung der Signalkontakte | 1 NC |
| Nennstrom [In] | AC-14 0,1…1 A bei 250 V, AC 50/60 Hz |
| 9-mm-Raster | 1 | Zusatzmerkmale |
| Kompatible Produktfamilie | Acti9 Vigi NG125 |
| [Ui] Bemessungs-Isolationsspannung | 690 V AC 50/60 Hz |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 8 kV |
| Montagemodus | Steckbar |
| Montageort | Vorgeschaltet |
| Höhe | 36 mm |
| Breite | 8,8 mm |
| Tiefe | 34,64 mm |
| Elektrische Lebensdauer | 10000 Zyklen |
| Anschlüsse - Klemmen | Plattenklemme1 Kabel(n) 0,5…2,5 mm² - fest Plattenklemme1 Kabel(n) 0,5…1,5 mm² - flexibel Plattenklemme1 Kabel(n) 0,5…1,5 mm² - flexibel mit Aderendhülse Plattenklemme2 Kabel(n) 2,5 mm² - fest Plattenklemme2 Kabel(n) 2,5 mm² - flexibel Plattenklemme2 Kabel(n) 1,5 mm² - flexibel mit Aderendhülse |
| Drahtabisolierungslänge | 10 mm |
| [M] Anzugsdrehmoment | 1 Nm | Montage |
| Verschmutzungsgrad | 3 |
| Tropentauglichkeit | 2 |
| Umgebungstemperatur bei Betrieb | -25…60 °C |
| Umgebungstemperatur bei Lagerung | -40…85 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 35 g |
| VPE 1 Höhe | 2,5 cm |
| VPE 1 Breite | 8 cm |
| VPE 1 Länge | 10,6 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 9 |
| VPE 2 Gewicht | 380 g |
| VPE 2 Höhe | 11,5 cm |
| VPE 2 Breite | 8,5 cm |
| VPE 2 Länge | 23,7 cm |
| VPE 3 Art | S03 |
| VPE 3 Menge | 81 |
| VPE 3 Gewicht | 3,942 kg |
| VPE 3 Höhe | 30 cm |
| VPE 3 Breite | 30 cm |
| VPE 3 Länge | 40 cm | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
Quecksilberfrei
|
Ja |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| SCIP-Nummer | 9da5f8d9-d60f-424a-bb30-a856a097686c |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | Ja |
| Sustainable packaging | Nein |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| EU-RoHS-Richtlinie | https://download.schneider-electric.com/files?p_Doc_Ref=19059_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.schneider-electric.com/files?p_Doc_Ref=19059_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| Recyclingfähigkeitspotential in % | 29 |
| Total lifecycle Carbon footprint | 0.9 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 0.24411338172909713 |
| CO₂-Fußabdruck der Herstellungsphase [A1 bis A3] | 0.2 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.008988151071659125 |
| CO₂-Fußabdruck der Distributionsphase [A4] | 0 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.012442551548676106 |
| CO₂-Fußabdruck der Installationsphase [A5] | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 0.5311163929133567 |
| CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6] | 0.5 kg CO2 eq. |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.06669268108860768 |
| CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4] | 0.1 kg CO2 eq. |
| CO2-Bilanz (kg CO2 eq.) | 1 |
