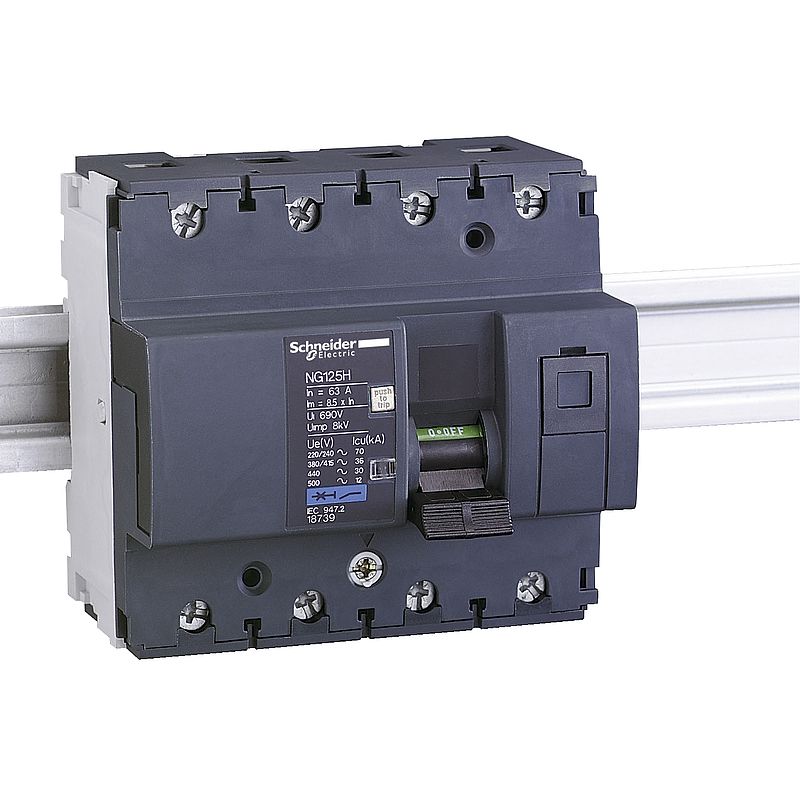

Leistungsschalter NG125H, 4-polig, 32A, C-Charakteristik
18736
Materialpreisgruppe
: D1
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Circularity Profile
|
Download |
|
Environmental Disclosure
|
Download |
|
User guide
|
Download |
|
Catalog
|
Download |
|
CAD
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (9)
Erweiterungen: Kompatible Produkte
Erweiterungen (7)
Zusatzausrüstungen: Kompatible Produkte
Zusatzausrüstungen (6)
Kommunikations-Artikel: Kompatible Produkte
Kommunikations-Artikel (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Acti9 |
| Produktname | Acti9 NG125 |
| Produkt- oder Komponententyp | Leitungsschutzschalter |
| Kurzbezeichnung des Geräts | NG125H |
| Geräteanwendung | Verteilung |
| Beschreibung der Pole | 4P |
| Anzahl der geschützten Pole | 4 |
| [In] Bemessungsstrom | 32 A bei 40 °C |
| Netzwerktyp | DC AC |
| Auslöser-Technologie | Thermomagnetisch |
| Kurvenscheibe | C |
| Ausschaltvermögen | 12 kA Icu bei 500 V AC 50/60 Hz entspricht EN/IEC 60947-2 30 kA Icu bei 440 V AC 50/60 Hz entspricht EN/IEC 60947-2 36 kA Icu bei 380 - 415 V AC 50/60 Hz entspricht EN/IEC 60947-2 70 kA Icu bei 220 - 240 V AC 50/60 Hz entspricht EN/IEC 60947-2 25 kA Icu bei <= 500 V DC entspricht EN/IEC 60947-2 |
| Nutzungskategorie | Kategorie A entspricht IEC 60947-2 |
| Eignung für Isolation | Ja entspricht IEC 60947-2 |
| Normen | EN/IEC 60947-2 | Zusatzmerkmale |
| Netzwerkfrequenz | 50/60 Hz |
| [Ue] Betriebsbemessungsspannung | 380 - 415 V AC 50/60 Hz 500 V AC 50/60 Hz <= 500 V DC 220 - 240 V AC 50/60 Hz 440 V AC 50/60 Hz |
| Magnetische Auslösegrenze | 8 x Zoll +/-20 % |
| [Ics] Bemessungsbetriebs-Ausschaltvermögen | 52,5 kA 75 % entspricht EN/IEC 60947-2 - 220 - 240 V AC 50/60 Hz 27 kA 75 % entspricht EN/IEC 60947-2 - 380 - 415 V AC 50/60 Hz 22,5 kA 75 % entspricht EN/IEC 60947-2 - 440 V AC 50/60 Hz 9 kA 75 % entspricht EN/IEC 60947-2 - 500 V AC 50/60 Hz 25 kA 100 % entspricht EN/IEC 60947-2 - <= 500 V DC |
| [Ui] Bemessungs-Isolationsspannung | 690 V AC 50/60 Hz entspricht EN/IEC 60947-2 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 8 kV entspricht EN/IEC 60947-2 |
| Kontaktstellungsanzeige | Ja |
| Steuerungstyp | Manueller Auslösetest Kippschalter |
| Lokale Signalisierung | ON/OFF-Anzeige Auslöseanzeige |
| Montagemodus | Aufsteckbar |
| Montagehalterung | 35 mm symmetrische DIN-Schiene |
| Kompatibilität von Kammschienen und Verteilerblöcken | Ja |
| 9-mm-Raster | 12 |
| Höhe | 103 mm |
| Breite | 108 mm |
| Tiefe | 81 mm |
| Produktgewicht | 0,96 kg |
| Mechanische Lebensdauer | 20000 Zyklen |
| Elektrische Lebensdauer | 10000 Zyklen |
| Vorrichtungen für Vorhängeschlösser | Verriegelbar |
| Anschlüsse - Klemmen | Tunnelklemmen1,5…50 mm² fest Tunnelklemmen1…35 mm² flexibel |
| Drahtabisolierungslänge | 20 mm |
| [M] Anzugsdrehmoment | 3,5 Nm |
| Erdschlussschutz | Separater Block |
| Montageposition | Vertikal |
| Beschreibung der Verriegelungsoptionen | Integrierte Verriegelung | Montage |
| Schutzart (IP) | IP20 entspricht IEC 60529 |
| Schutzart (IK) | IK05 entspricht EN/IEC 62262 |
| Verschmutzungsgrad | 3 entspricht IEC 60947-2 |
| Überspannungskategorie | IV |
| Tropentauglichkeit | 2 entspricht IEC 60068-1 |
| Relative Luftfeuchtigkeit | 95 % bei 55 °C |
| Umgebungstemperatur bei Betrieb | -30…70 °C |
| Umgebungstemperatur bei Lagerung | -40…70 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 979 g |
| VPE 1 Höhe | 8,6 cm |
| VPE 1 Breite | 12,4 cm |
| VPE 1 Länge | 15,7 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 12 |
| VPE 2 Gewicht | 12,242 kg |
| VPE 2 Höhe | 30 cm |
| VPE 2 Breite | 30 cm |
| VPE 2 Länge | 40 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Environmental data
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| WEEE | Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen |
| SCIP-Nummer | C839c050-8547-41ce-b0db-e9813554fc09 |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | No |
| CO2-Bilanz (kg CO2 eq.) | 79 |
| Nachhaltige Verpackung | Ja |
| Halogengehalt Leistung | Produkt enthält Halogen über den Grenzwerten |
