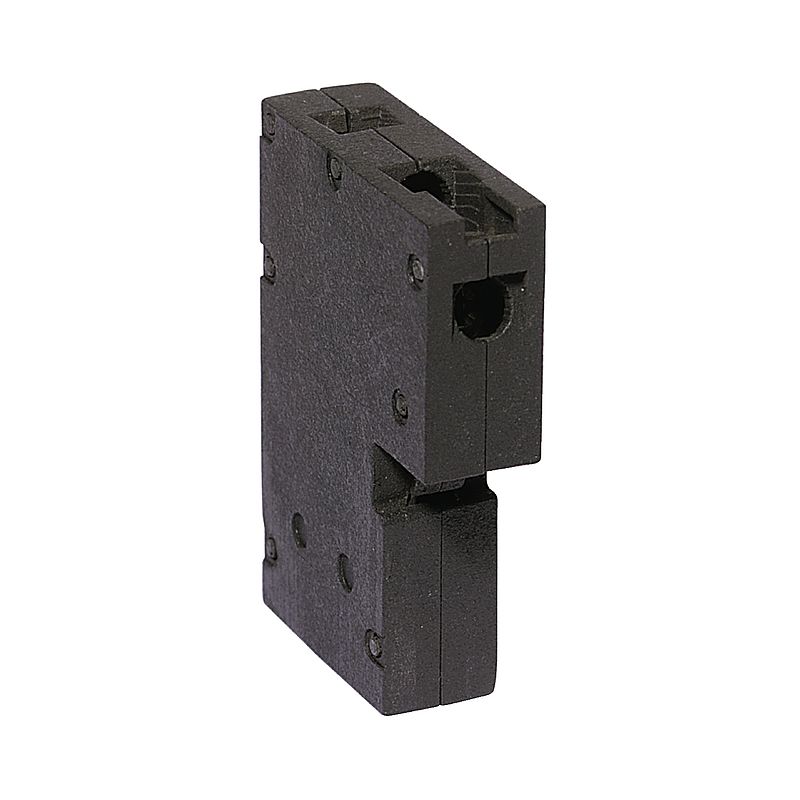

Arbeitsstromauslöser, MXV, 110-240V AC, 110V DC

19060

Materialpreisgruppe : D1

108,50 €

EAN Code: 3303430190608

Jetzt kaufen

In den Einkaufswagen

Spezifikationen Nachhaltigkeit

Installateur finden

24/7 Self-Service Für Newsletter registrieren

Hauptdokumente

Produktdatenblatt	Download
Declaration of Conformity (Sustainability)	Download
User guide	Download
CAD	Download
Environmental Disclosure	Download
Catalog	Download

Alle Dokumente

Dieses Produkt ist kompatibel mit

Leistungsschalter (20)

Spezifikationen

Hauptmerkmale
Produktbereich	Acti9
Produkt- oder Komponententyp	Arbeitsstromauslöser
Kurzbezeichnung des Geräts	MXV
[Uc] Steuerkreisspannung	110 - 240 V AC 50/60 Hz 110 V DC
9-mm-Raster	3
Zusatzmerkmale
Kompatible Produktfamilie	Acti9 Vigi NG125
[Ui] Bemessungs-Isolationsspannung	690 V AC 50/60 Hz entspricht EN/IEC 60947-2
[Uimp] Bemessungs-Stoßspannungsfestigkeit	8 kV entspricht EN/IEC 60947-2
Lokale Signalisierung	Aktionsanzeige
Montagemodus	Fest
Montagehalterung	Auf Leistungsschalter
Höhe	106 mm
Breite	25 mm
Tiefe	80 mm
Produktgewicht	0,038 kg
Elektrische Lebensdauer	10000 Zyklen entspricht EN/IEC 60947-2
Anschlüsse - Klemmen	Plattenklemme - 1 Kabel(n) 0,5…2,5 mm² - fest Plattenklemme - 1 Kabel(n) 0,5…1,5 mm² - flexibel Plattenklemme - 1 Kabel(n) 0,5…1,5 mm² - flexibel mit Aderendhülse Plattenklemme - 2 Kabel(n) 2,5 mm² - flexibel Plattenklemme - 2 Kabel(n) 2,5 mm² - fest Plattenklemme - 2 Kabel(n) 1,5 mm² - flexibel mit Aderendhülse
Drahtabisolierungslänge	10 mm
[M] Anzugsdrehmoment	1 Nm
Produktkompatibilität	Zusatz-Fehlerstrom-Schutzeinrichtungen Vigi NG125, with earth-leakage protection Typ A-SI (Superimmunisiert)
Montage
Normen	EN/IEC 60947-2
Schutzart (IP)	IP20 B entspricht EN/IEC 60947-2 IP4 entspricht EN/IEC 60947-2
Verschmutzungsgrad	3 entspricht EN/IEC 60947-2
Überspannungskategorie	II
Tropentauglichkeit	2 entspricht EN/IEC 60947-2
Relative Luftfeuchtigkeit	95 % bei 55 °C
Umgebungstemperatur bei Betrieb	-25…60 °C
Umgebungstemperatur bei Lagerung	-40…85 °C
Verpackungseinheiten
VPE 1 Art	PCE
Anzahl der Geräte pro Packung	1
Verpackungsgewicht (Lbs)	38 g
VPE 1 Höhe	2,5 cm
VPE 1 Breite	8 cm
VPE 1 Länge	10,6 cm
VPE 2 Art	BB1
VPE 2 Menge	9
VPE 2 Gewicht	407 g
VPE 2 Höhe	11,5 cm
VPE 2 Breite	8,5 cm
VPE 2 Länge	23,7 cm
VPE 3 Art	S03
VPE 3 Menge	81
VPE 3 Gewicht	4,15 kg
VPE 3 Höhe	30 cm
VPE 3 Breite	30 cm
VPE 3 Länge	40 cm
Vertragliche Gewährleistung
Garantie (in Monaten)	18

Nachhaltigkeit

Nachhaltigkeit

Quecksilberfrei	Ja
Circular Econmomy-Eignung	Keine besonderen Recycling-Verfahren erforderlich
SCIP-Nummer	9da5f8d9-d60f-424a-bb30-a856a097686c
Verpackung ohne Kunststoff	Nein
Verpackung mit Recycling-Karton	Nein
Rücknahme	Ja
Sustainable packaging	Nein
WEEE-Kennzeichnung	Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
EU-RoHS-Richtlinie	https://download.schneider-electric.com/files?p_Doc_Ref=19060_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29
REACh-Verordnung	https://download.schneider-electric.com/files?p_Doc_Ref=19060_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29
Total lifecycle Carbon footprint	0.9 kg CO2 eq.
Carbon footprint of the manufacturing phase [A1 to A3]	0.26503738587730546
CO₂-Fußabdruck der Herstellungsphase [A1 bis A3]	0.3 kg CO2 eq.
Carbon footprint of the distribution phase [A4]	0.009758564020658477
CO₂-Fußabdruck der Distributionsphase [A4]	0 kg CO2 eq.
Carbon footprint of the installation phase [A5]	0.013509055967134056
CO₂-Fußabdruck der Installationsphase [A5]	0 kg CO2 eq.
Carbon footprint of the use phase [B2, B3, B4, B6]	0.5311163929133567
CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6]	0.5 kg CO2 eq.
Carbon footprint of the end-of-life phase [C1 to C4]	0.07240919661048832
CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4]	0.1 kg CO2 eq.
CO2-Bilanz (kg CO2 eq.)	1
Recyclingfähigkeitspotential in %	29
