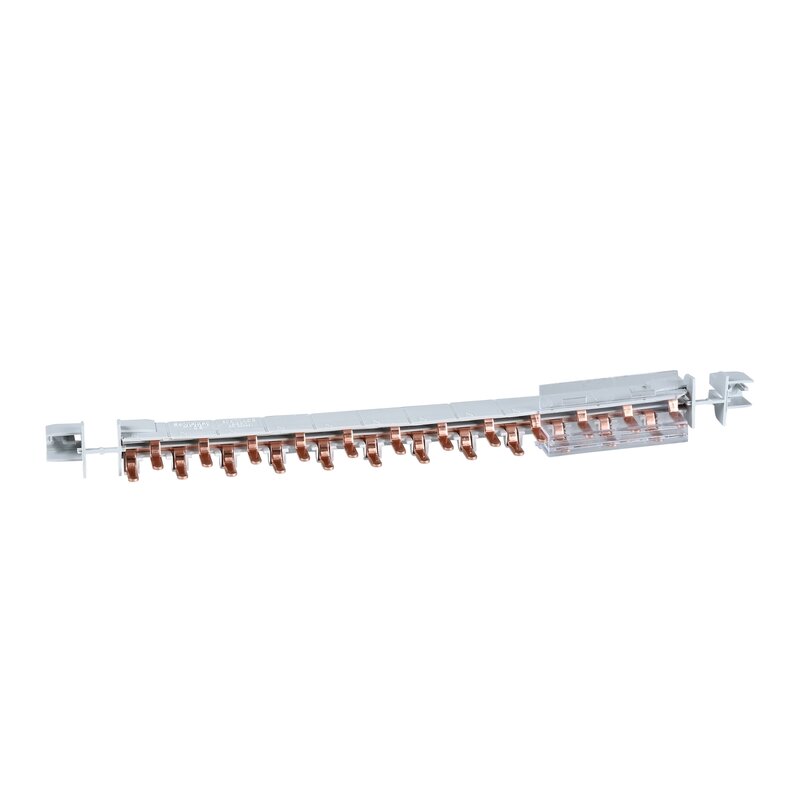

Phasenschiene Stift 1-polig+N 9mm-Stift-Abstand 80A 18 MOD 4-Endkappen

19512

EAN Code: 3303430195122

Jetzt kaufen

Hauptdokumente

Produktdatenblatt	Download
Declaration of Conformity (Sustainability)	Download
Catalog	Download

Hauptmerkmale
Baureihe	Acti9
Produkt- oder Komponententyp	Kammschiene
Montagemodus	Horizontal
Zubehör / Teilekategorie	Anschlusszubehör
Beschreibung der Leitungen	1L + N
Länge in 18-mm-Modulen	18
Normen	EN/IEC 60439-1 IEC 60947-7
Zusatzmerkmale
Anzahl der Wege	18-polig N + 1 L
Polkonfiguration für 1-Weg	1 x 1P + N 1 x 2P
Anschlussraster	9 mm
Anschlusstyp	Zinke
Abstand zwischen den Polen	18 mm
Beschriftung	N L
Isolation	Isoliert
Gerätedarstellung	Ablängbar
[Ie] Betriebsbemessungstrom	80 A bei 40 °C
[Ue] Betriebsbemessungsspannung	230 V AC Ph/N
[Ui] Bemessungs-Isolationsspannung	440 V AC entspricht IEC 61439-1
[Uimp] Bemessungs-Stoßspannungsfestigkeit	6 kV
Montageort	Oben auf Tunnelklemmen
9-mm-Raster	36
Breite	320 mm
Farbe	Hellgrau (RAL 7035)
Kompatible Produktfamilie	Acti 9 Acti9 C40 Acti 9 Acti9 C40 Vigi Acti 9 Acti9 ID C40 Multi 9 Multi9 N40 Vigi N40 Vigi Acti 9 Acti 9 iDPN N Arc Acti 9 Acti 9 iARC DPNN Multi 9 Multi9 N40
Montage
Feuerbeständigkeit	960 °C ( 30 s ) entspricht IEC 60695-2-1
Verschmutzungsgrad	3 entspricht IEC 60947-7
Verpackungseinheiten
VPE 1 Art	PCE
Anzahl der Geräte pro Packung	1
Vertragliche Gewährleistung
Garantie (in Monaten)	18

Nachhaltigkeit

Frei von REACh-SVHC	Ja
Frei von giftigen Schwermetallen	Ja
Quecksilberfrei	Ja
Sustainable packaging	Nein
WEEE-Kennzeichnung	Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
EU-RoHS-Richtlinie	https://download.schneider-electric.com/files?p_Doc_Ref=19512_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29
