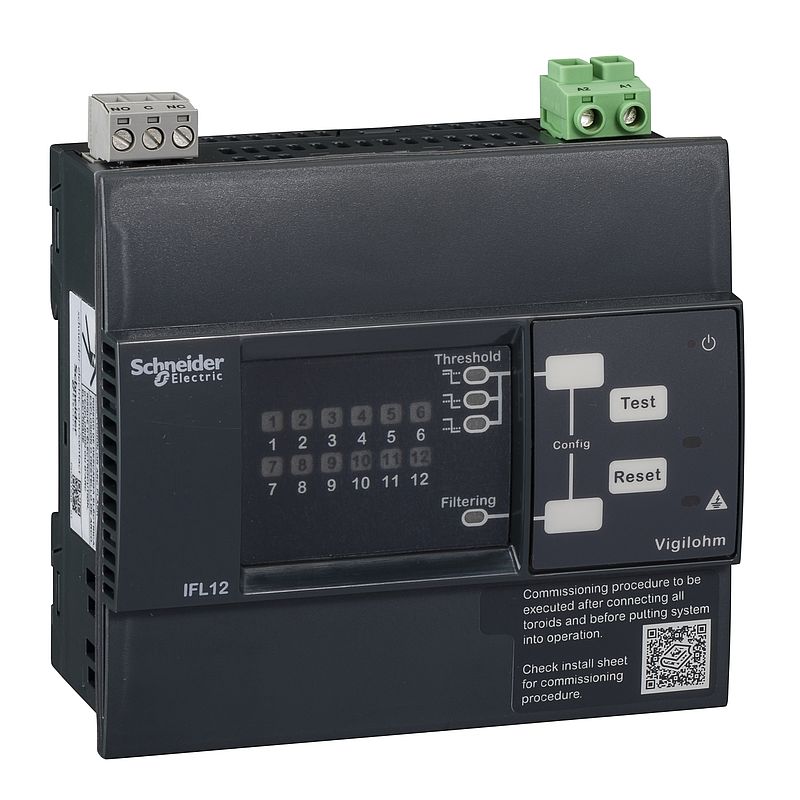

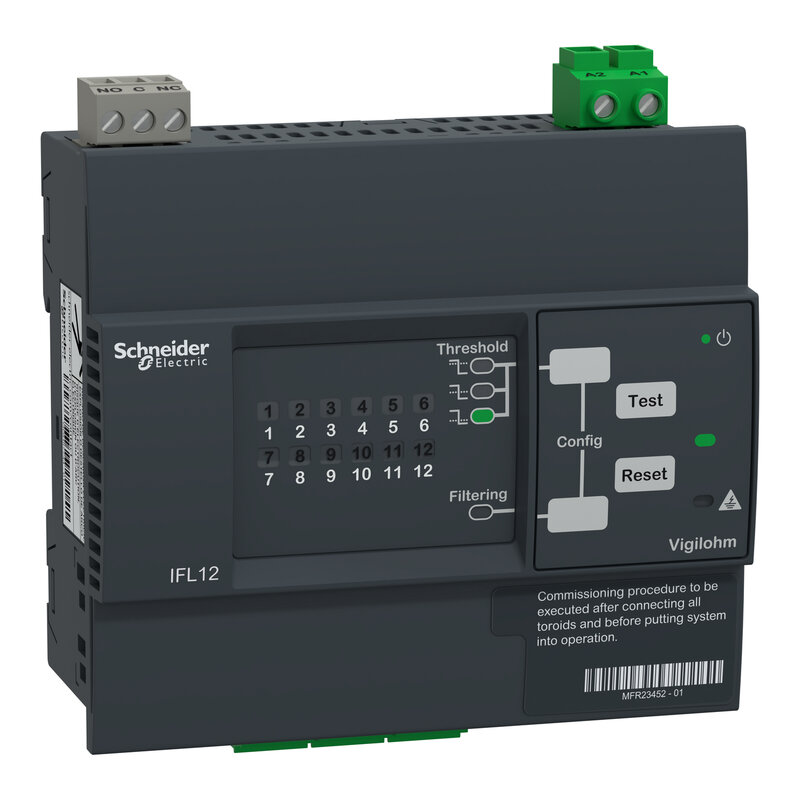

Vigilohm 12-kanaliges Fehlerortungsgerät - 100-440VAC/DC
IMDIFL12
Materialpreisgruppe
: DD
3.490,00 €
EAN Code: 3606489504830
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Other technical guide
|
Download |
|
Instruction sheet
|
Download |
|
Catalog
|
Download |
|
Declaration of conformity
|
Download |
|
CAD
|
Download |
|
Specification sheet
|
Download |
|
Certificate
|
Download |
|
Circularity Profile
|
Download |
|
Environmental Disclosure
|
Download |
Dieses Produkt ist kompatibel mit
Funktionen
Überspannungsschutz-Artikel Sensoren: Kompatible Produkte
Sensoren (8)
Leistungsmodule: Kompatible Produkte
Leistungsmodule (1)
Erdungsverbindungen: Kompatible Produkte
Erdungsverbindungen (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Vigilohm |
| Kurzbezeichnung des Geräts | IFL12 |
| Produkt- oder Komponententyp | Isolationsfehlersuchgerät |
| Application | Marine and offshore Industry Infrastructure Power generation Port, airport, railway |
| Typ der elektrischen Schaltung | Medium |
| Stromkreistyp | Stromkreis |
| Erdungssystem | IT HRG |
| Netzspannung | 0…1000 V - AC bei 45 - 65 Hz 0…1000 V - DC |
| Anzahl der Kanäle | 12 |
| Type of network | 1P + N 3P 3P + N |
| Network capacitance | Lightly capacitive | Kommunikation & Management |
| Lokale Signalisierung | Gelb Anzeigeleuchte: Isolationsfehler Grün/rot Anzeigeleuchte: Produktstatus Grün Anzeigeleuchte: zufriedenstellende Isolierung Gelb Blitzlicht Anzeigeleuchte: transienter Fehler Grün Anzeigeleuchte: konfigurierte Schwellwert-LED Grün Anzeigeleuchte: konfigurierte Filter-LED Gelb Dauerlicht 1 LED pro Kanal: Isolationsfehler Gelb Blitzlicht 1 LED pro Kanal: Transienter Fehler/Ringwandler getrennt |
| Ausgangskontakt | 1 Wechslerkontakt Standard |
| Ausschaltvermögen | 250 V - AC bei 6 A 48 V - DC bei 1 A |
| Displaytyp | Ohne Display |
| Kommunikationsprotokoll | - | Zusatzmerkmale |
| Alarm threshold setting | Alarm: hoch, mittel, niedrig |
| Alarm pro Kanal | Alarmschwelle: für alle Abgänge |
| Self-test | Manuell Automatischer Test beim Start und alle 5 Stunden |
| Material | Thermoplastisch |
| Schutzart (IP) | Gehäuse: IP20 Vorderseite: IP54 |
| Messwerttyp | Netzwerk-Isolationswiderstand, Bereich: 200 Ohm bis 250 kOhm |
| Konfigurierbare Filterzeit | 5 s 40 s |
| [tA] Antwortzeit | 1 s 1/5th of set filtering time 8 s 1/5th of set filtering time |
| Analyse der Netzqualität | Transientenerfassung |
| Überspannungskategorie | III 300 V II 600 V |
| Überwachungsfunktion | Detection of toroids connection automatisch Detection of toroids connection Manuell-Modus Detection of IM400 injection current permanent |
Leistungsanforderungen |
| Leistungsaufnahme in VA | 20 VA |
| Leistungsaufnahme in W | 6 W |
| [UH,nom] Bemessungs-Betriebsspannung | 100...300 V (LN) AC 50/60 Hz Toleranz: ± 15 % 100...440 V AC 50/60 Hz Toleranz: ± 15 % 80…120 V (LN) AC 400 Hz Toleranz: ± 15 % 100...440 V DC Toleranz: ± 15 % |
| Überstromschutz | 1 A | Abmessungen |
| Montageposition | Horizontal Vertikal |
| Anschlüsse - Klemmen | Netzteil: abnehmbare Schraubklemmleiste 0,2…2,5 mm² Ausgang Relais: abnehmbare Schraubklemmleiste 0,2…2,5 mm² Ringwandlereingänge: abnehmbare Schraubklemmleiste 0,2…1,5 mm² |
| Produktgewicht | 0,28 kg |
| Abmessungen des Ausschnitts | 92 x 104 mm |
| Höhe | 110 mm |
| Breite | 108 mm |
| Tiefe | 59 mm |
| Betriebshöhe | <= 3.000 m |
| Verschmutzungsgrad | 2 |
| Relative Luftfeuchtigkeit | 5…92 % |
| Installationstyp | Innenraum |
| Umgebungstemperatur bei Betrieb | -25…70 °C |
| Umgebungstemperatur bei Lagerung | -40…85 °C |
| Montagemodus | Flächenbündig (Platte) Aufsteckbar (DIN-Schiene) |
Normen |
| Standards | IEC 60364-4-41 IEC 61010-1 IEC 60364-5-51 IEC 61557-9 IEC 61557-15 IEC 61326-2-4 UL 61010-1 |
| Produktzertifizierungen | DNV-GL CE EAC UL cULus |
| Umgebungseigenschaften | Feuchte Wärme, außerhalb Betrieb entspricht IEC 60068-2-30 Feuchte Wärme, bei Betrieb entspricht IEC 60068-2-56 Salznebel entspricht IEC 60068-2-52 Long-term storage class 1K22 entspricht IEC 60721-3-1 Transport class 2K11 entspricht IEC 60721-3-2 Stationary use at weather protected locations class 3K24 entspricht IEC 60721-3-3 |
| Mechanische Robustheit | Long-term storage class 1M11 entspricht IEC 60721-3-1 Transport class 2M4 entspricht IEC 60721-3-2 Stationary use class 3M11 entspricht IEC 60721-3-3 |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 526,000 g |
| VPE 1 Höhe | 10,500 cm |
| VPE 1 Breite | 13,500 cm |
| VPE 1 Länge | 18,500 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 8 |
| VPE 2 Gewicht | 4,690 kg |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
|
Quecksilberfrei
|
Ja |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | Ja |
| CO2-Bilanz (kg CO2 eq.) | 191 |
| Total lifecycle Carbon footprint | 191 kg CO2 eq. |
| SCIP-Nummer | D3328ed4-45d1-46a9-bf4a-dba261badb1a |
| Carbon footprint of the manufacturing phase [A1 to A3] | 28.72422862460425 |
| CO₂-Fußabdruck der Herstellungsphase [A1 bis A3] | 29 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.4392236586166976 |
| CO₂-Fußabdruck der Distributionsphase [A4] | 0.4 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.3242898264354463 |
| CO₂-Fußabdruck der Installationsphase [A5] | 0.3 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 160.5952258873771 |
| CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6] | 161 kg CO2 eq. |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 1.009085682914451 |
| CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4] | 1 kg CO2 eq. |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| Recyclingfähigkeitspotential in % | 3 |
| EU-RoHS-Richtlinie | https://download.se.com/files?p_Doc_Ref=IMDIFL12_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.se.com/files?p_Doc_Ref=IMDIFL12_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
