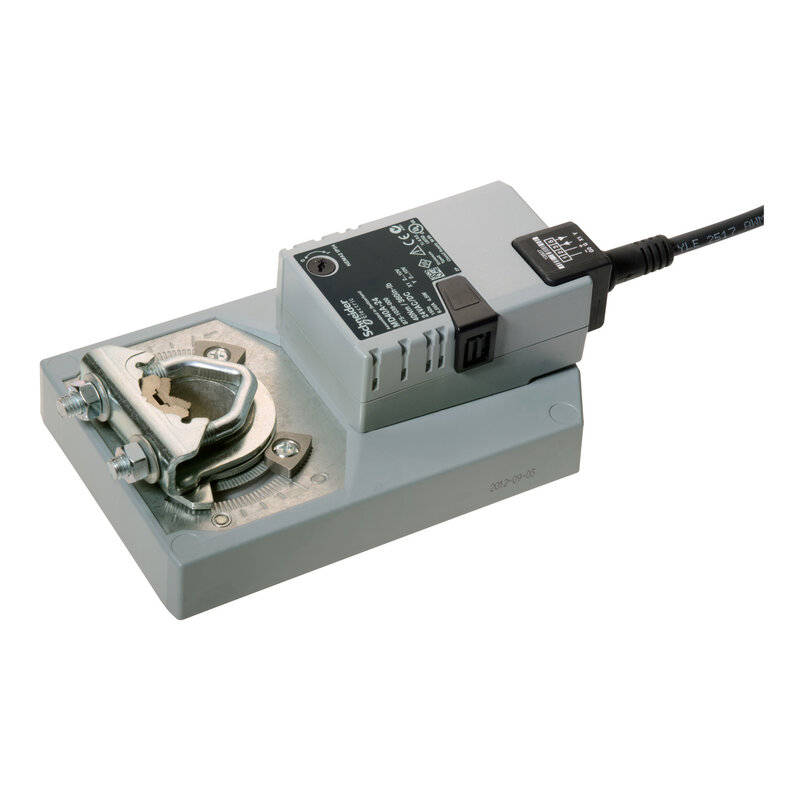

MD40A-24 – Elektrischer Klappenstellantrieb (Modulierend, ohne Federrücklauf)

8751039000

EAN Code: 3606489659301

Jetzt kaufen

Hauptdokumente

Produktdatenblatt	Download
Declaration of Conformity (Sustainability)	Download
Specification guide	Download
Instruction sheet	Download
Catalog	Download

Hauptmerkmale
Produkt- oder Komponententyp	Stellglied
Stellantriebstyp	Elektrisch
Produktserie Stellantriebe	MD
Stellantriebsmodell	MD40A-24
Produktbestimmung	Klappen
Stellglied	Drehend
Steuerungstyp	Automatische Rückstellung
rated supply voltage	24 V AC/DC
Analoger Eingangsbereich	2 - 10 V DC
Transformator-Nennleistung in VA	6,5 VA
Leistungsaufnahme in W	4,5 W
Halteleistungsaufnahme in W	2 W
Halteleistungsaufnahme in VA	6,5 VA AC
Steuersignal	Proportional/modulierend
Verlustleistung Rücklauf	Ungefederte Rückführung
Automatische Kalibrierung des Hubes	Falsch
elektrische Isolationsklasse	Klasse III
[M] Anzugsdrehmoment	354 lb.in 40 N.m
Positionsanzeige	Sichtanzeige mit Positionsring
Leitungslänge	1 m
Drehung des Stellantriebs	95 °
Einstellung des Rotationsbereichs	95° maximal (begrenzt durch einen einstellbaren Endanschlag)
Laufzeit des Hubes	75 s
Schutzart (IP)	IP54
Umgebungstemperatur bei Betrieb	-30…50 °C
Relative Luftfeuchtigkeit	0…95 % rF, nicht kondensierend
Umgebungstemperatur bei Lagerung	-40…80 °C
Zielregion	Europa Asien-Pazifik. Australien.
Verpackungseinheiten
VPE 1 Art	PCE
Anzahl der Geräte pro Packung	1
VPE 1 Höhe	28 cm
VPE 1 Breite	16,6 cm
VPE 1 Länge	8,8 cm
Verpackungsgewicht (Lbs)	1,8 kg
Vertragliche Gewährleistung
Garantie (in Monaten)	18

Nachhaltigkeit

Quecksilberfrei	Ja
Sustainable packaging	Nein
Verpackung mit Recycling-Karton	Ja
Verpackung ohne Kunststoff	Nein
Rücknahme	Ja
WEEE-Kennzeichnung	Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
EU-RoHS-Richtlinie	https://download.schneider-electric.com/files?p_Doc_Ref=8751039000_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29
Total lifecycle Carbon footprint	134 kg CO2 eq.
Carbon footprint of the manufacturing phase [A1 to A3]	28.395929402389303
CO₂-Fußabdruck der Herstellungsphase [A1 bis A3]	28 kg CO2 eq.
Carbon footprint of the distribution phase [A4]	0.5240801552681353
CO₂-Fußabdruck der Distributionsphase [A4]	0.5 kg CO2 eq.
CO₂-Fußabdruck der Installationsphase [A5]	0 kg CO2 eq.
Carbon footprint of the use phase [B2, B3, B4, B6]	102.66372901721856
CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6]	103 kg CO2 eq.
Carbon footprint of the end-of-life phase [C1 to C4]	2.732992526088794
CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4]	3 kg CO2 eq.
CO2-Bilanz (kg CO2 eq.)	134
REACh-Verordnung	https://download.schneider-electric.com/files?p_Doc_Ref=8751039000_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29
Recyclingfähigkeitspotential in %	80
