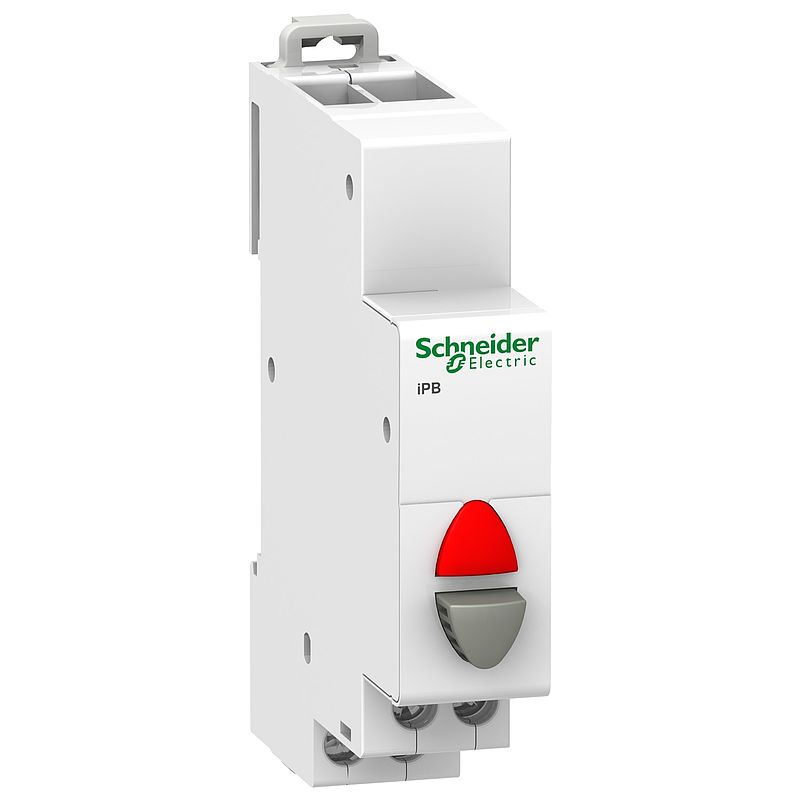

Drucktaster iPB, 1 Öffner, Taste grau, LED rot 110-230VAC
A9E18037
Materialpreisgruppe
: D3
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Environmental Disclosure
|
Download |
|
CAD
|
Download |
|
Catalog
|
Download |
|
Certificate
|
Download |
|
Declaration of conformity
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| range of product | Acti9 |
| Produktname | Acti 9 iPB |
| Produkt- oder Komponententyp | Drucktaste |
| Kurzbezeichnung des Geräts | iPB |
| Normen | IEC 60947-5-1 IEC 60669-1 |
Zusatzmerkmale |
| Art und Zusammensetzung der Kontakte | 1 Ö |
| [Ie] Bemessungs-Betriebsstrom | 20 A |
| [Ue] Betriebsbemessungsspannung | 250 V AC |
| Betätigungsart | 1 Drucktaste grau |
| Lokale Signalisierung | LED-Anzeige rot, Lebensdauer 100000 h mit konstanter Beleuchtungsleistung (Verbrauch 0,3 W) |
| Signalkreisspannung | AC: 110 - 230 V 50/60 Hz |
| Montagemodus | Fest |
| Montagehalterung | 35 mm symmetrische DIN-Schiene |
| Kompatibilität von Kammschienen und Verteilerblöcken | Oben: Clario Oben: Librio Oben: ProDis |
| 9-mm-Raster | 2 |
| Höhe | 82 mm |
| Breite | 18 mm |
| Tiefe | 71,5 mm |
| Farbe | Weiß |
| Elektrische Lebensdauer | AC-22: 30000 Zyklen AC 50/60 Hz |
| Anschlüsse - Klemmen | Versetzter Tunnelanschluss1 Kabel(n) 0,5 mm² fest Versetzter Tunnelanschluss1 Kabel(n) 0,5 mm² flexibel Versetzter Tunnelanschluss1 Kabel(n) 0,5 mm² flexibel mit Aderendhülse Versetzter Tunnelanschluss2 Kabel(n) 2,5 mm² fest Versetzter Tunnelanschluss2 Kabel(n) 2,5 mm² flexibel Versetzter Tunnelanschluss2 Kabel(n) 2,5 mm² flexibel mit Aderendhülse |
| Drahtabisolierungslänge | 9 mm |
| [M] Anzugsdrehmoment | 1 Nm | Montage |
| Tropentauglichkeit | 2 |
| Relative Luftfeuchtigkeit | 95 % bei 55 °C |
| Umgebungstemperatur bei Betrieb | -35…70 °C |
| Umgebungstemperatur bei Lagerung | -40…80 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 46,000 g |
| VPE 1 Höhe | 1,800 cm |
| VPE 1 Breite | 6,500 cm |
| VPE 1 Länge | 9,000 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 12 |
| VPE 2 Gewicht | 602,000 g |
| VPE 2 Höhe | 8,000 cm |
| VPE 2 Breite | 10,000 cm |
| VPE 2 Länge | 23,200 cm |
| VPE 3 Art | S03 |
| VPE 3 Menge | 108 |
| VPE 3 Gewicht | 5,928 kg |
| VPE 3 Höhe | 30,000 cm |
| VPE 3 Breite | 30,000 cm |
| VPE 3 Länge | 40,000 cm | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| SCIP-Nummer | 1f68db37-1d35-43e3-91db-a07321e19eb2 |
| Frei von giftigen Schwermetallen | Ja |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | Ja |
| CO2-Bilanz (kg CO2 eq.) | 2 |
| Total lifecycle Carbon footprint | 2 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 0.4734120329514758 |
| CO2 Fußabdruck am Ende der Betriebsdauer | 0.5 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.0034725186096134274 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | 0 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.010129640650627148 |
| CO2 Fußabdruck während der Einrichtung | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 1.548735401735347 |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 2 kg CO2 eq. |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.1162550902932699 |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.1 kg CO2 eq. |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| EU-RoHS-Richtlinie | Konform |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | Produkt mit halogenfreien Kunststoffteilen |
