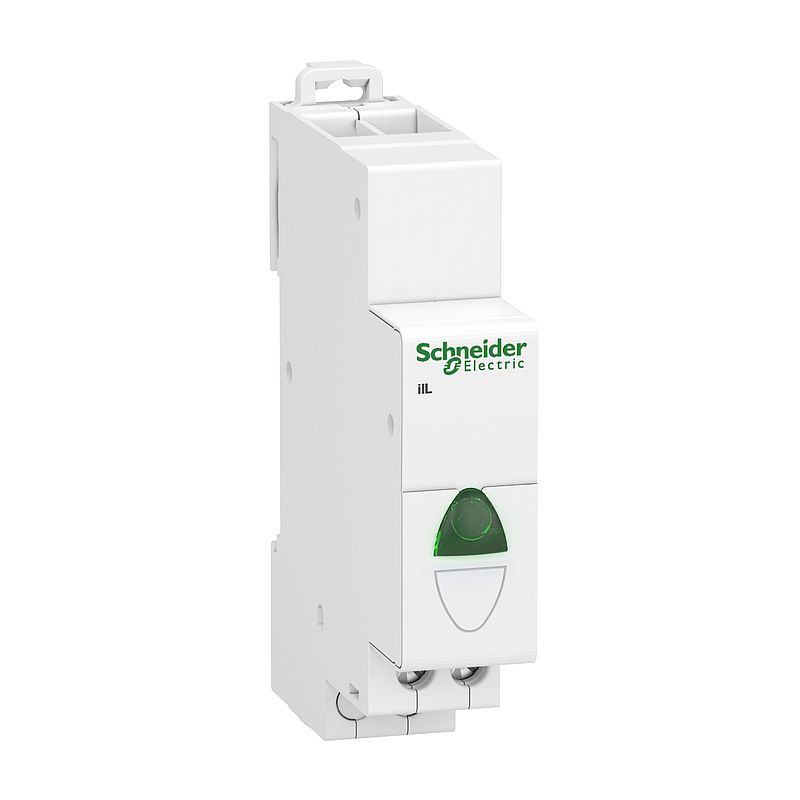

Leuchtmelder iIL, LED, grün, 110-230V AC
A9E18321
Materialpreisgruppe
: D3
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Instruction sheet
|
Download |
|
CAD
|
Download |
|
Certificate
|
Download |
|
Declaration of conformity
|
Download |
|
Environmental Disclosure
|
Download |
|
Catalog
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| range of product | Acti9 |
| Produktname | Acti 9 iIL |
| Produkt- oder Komponententyp | Modularer Leuchtmelder |
| Kurzbezeichnung des Geräts | iIL |
| [UH,nom] Bemessungs-Betriebsspannung | 110 - 230 V AC bei 50/60 Hz 110 - 130 V DC |
Zusatzmerkmale |
| indicator light | 1 LED grün, Lebensdauer 100000 h mit konstanter Beleuchtungsleistung (Verbrauch 0,3 W) |
| Montagemodus | Fest |
| Montagehalterung | Symmetrische DIN-Schiene |
| Kompatibilität von Kammschienen und Verteilerblöcken | Oben: ProDis |
| 9-mm-Raster | 2 |
| Höhe | 82 mm |
| Breite | 18 mm |
| Tiefe | 69,5 mm |
| Farbe | Weiß (RAL 9003) |
| Zusatzanschlussklemme | Tunnelanschluss 1 Kabel fest 0,5 mm² Tunnelanschluss 2 Kabel fest 2,5 mm² Tunnelanschluss 1 Kabel flexibel 0,5 mm² Tunnelanschluss 2 Kabel flexibel 2,5 mm² Tunnelanschluss 2 Kabel flexibel mit Aderendhülse 2,5 mm² |
| Drahtabisolierungslänge | 9 mm |
| [M] Anzugsdrehmoment | 1 Nm | Montage |
| Normen | IEC 60947-5-1 |
| Schutzart (IP) | IP2 IPxx B |
| Verschmutzungsgrad | 3 |
| Tropentauglichkeit | 2 |
| Relative Luftfeuchtigkeit | 95 % bei 55 °C |
| Umgebungstemperatur bei Betrieb | -35…70 °C |
| Umgebungstemperatur bei Lagerung | -40…80 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 38,000 g |
| VPE 1 Höhe | 8,500 cm |
| VPE 1 Breite | 2,000 cm |
| VPE 1 Länge | 8,000 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 12 |
| VPE 2 Gewicht | 514,000 g |
| VPE 2 Höhe | 8,500 cm |
| VPE 2 Breite | 10,000 cm |
| VPE 2 Länge | 23,500 cm |
| VPE 3 Art | S03 |
| VPE 3 Menge | 108 |
| VPE 3 Gewicht | 5,124 kg |
| VPE 3 Höhe | 30,000 cm |
| VPE 3 Breite | 30,000 cm |
| VPE 3 Länge | 40,000 cm | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
Quecksilberfrei
|
Ja |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| SCIP-Nummer | 6763a476-30bc-4d05-a4bb-93f8d65c3771 |
| Frei von giftigen Schwermetallen | Ja |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | Ja |
| Sustainable packaging | Nein |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| Total lifecycle Carbon footprint | 3 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 0.8429799857441077 |
| CO₂-Fußabdruck der Herstellungsphase [A1 bis A3] | 0.8 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.006183331821496217 |
| CO₂-Fußabdruck der Distributionsphase [A4] | 0 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.01803732000224391 |
| CO₂-Fußabdruck der Installationsphase [A5] | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 1.548735401735347 |
| CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6] | 2 kg CO2 eq. |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.2070093439474226 |
| CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4] | 0.2 kg CO2 eq. |
| CO2-Bilanz (kg CO2 eq.) | 3 |
| EU-RoHS-Richtlinie | https://download.schneider-electric.com/files?p_Doc_Ref=A9E18321_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | Produkt mit halogenfreien Kunststoffteilen |
| REACh-Verordnung | https://download.schneider-electric.com/files?p_Doc_Ref=A9E18321_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| Recyclingfähigkeitspotential in % | 23 |
| Silikonfrei | Nein |
