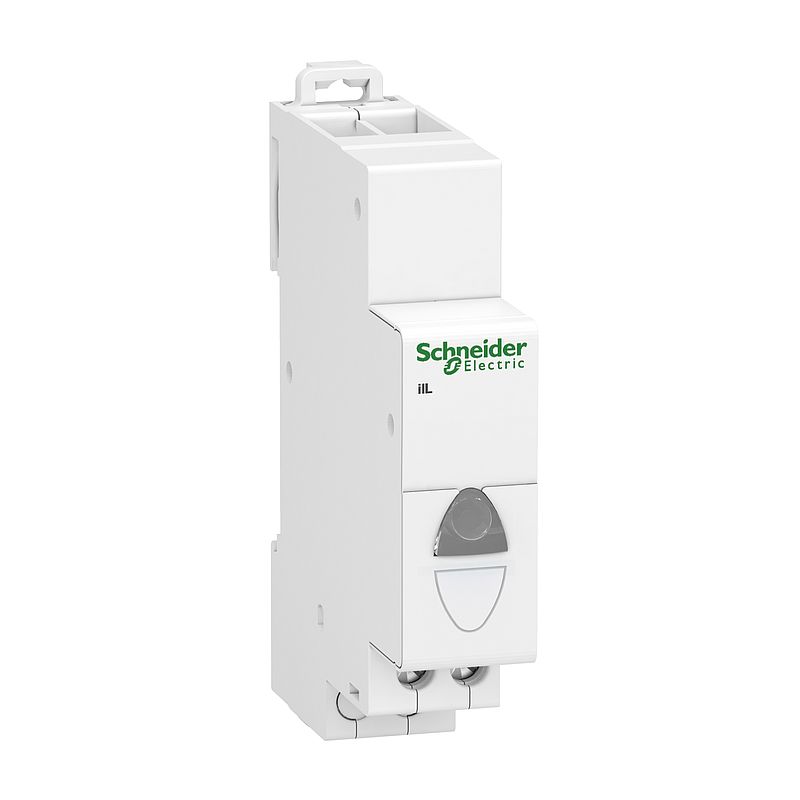

Leuchtmelder iIL, LED, weiß, 110-230V AC

A9E18322

Materialpreisgruppe : D3

30,50 EUR

EAN Code: 3606480088346

Jetzt kaufen

Hauptdokumente

Produktdatenblatt	Download
Umweltkonformitätserklärung	Download
Katalog	Download
Zertifikat	Download
CAD	Download
Konformitätserklärung	Download

Hauptmerkmale
range of product	Acti9
Produktname	Acti 9 iIL
Produkt- oder Komponententyp	Modularer Leuchtmelder
Kurzbezeichnung des Geräts	iIL
[UH,nom] Bemessungs-Betriebsspannung	110 - 230 V AC bei 50/60 Hz 110 - 130 V DC
Zusatzmerkmale
indicator light	1 LED weiß, Lebensdauer 100000 h mit konstanter Beleuchtungsleistung (Verbrauch 0,3 W)
Montagemodus	Fixiert
Montagehalterung	Symmetrische DIN-Schiene
Kompatibilität von Kammschienen und Verteilerblöcken	Oben: ProDis
9-mm-Raster	2
Höhe	82 mm
Breite	18 mm
Tiefe	69,5 mm
Farbe	Weiß (RAL 9003)
Zusatzanschlussklemme	Tunnelanschluss 1 Kabel fest 0,5 mm² Tunnelanschluss 2 Kabel fest 2,5 mm² Tunnelanschluss 1 Kabel flexibel 0,5 mm² Tunnelanschluss 2 Kabel flexibel 2,5 mm² Tunnelanschluss 2 Kabel flexibel mit Aderendhülse 2,5 mm²
Drahtabisolierungslänge	9 mm
[M] Anzugsdrehmoment	1 Nm
Montage
Normen	IEC 60947-5-1
Schutzart (IP)	IP2 IPxx B
Verschmutzungsgrad	3
Tropentauglichkeit	2
Relative Luftfeuchtigkeit	95 % bei 55 °C
Umgebungstemperatur bei Betrieb	-35…70 °C
Umgebungstemperatur bei Lagerung	-40…80 °C
Verpackungseinheiten
VPE 1 Art	PCE
VPE 1 Menge	1
VPE 1 Gewicht	39,000 g
VPE 1 Höhe	1,800 cm
VPE 1 Breite	6,700 cm
VPE 1 Länge	9,000 cm
VPE 2 Art	BB1
VPE 2 Menge	12
VPE 2 Gewicht	520,000 g
VPE 2 Höhe	8,000 cm
VPE 2 Breite	9,900 cm
VPE 2 Länge	23,300 cm
VPE 3 Art	S03
VPE 3 Menge	108
VPE 3 Gewicht	5,100 kg
VPE 3 Höhe	30,000 cm
VPE 3 Breite	30,000 cm
VPE 3 Länge	40,000 cm
Vertragliche Gewährleistung
Gewährleistung	18 months

Environmental data

EU-RoHS-Richtlinie	Konform EU-RoHS-Deklaration
WEEE	Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen
Kreislaufwirtschaftsprofil	Keine besonderen Recycling-Verfahren erforderlich
SCIP-Nummer	6763a476-30bc-4d05-a4bb-93f8d65c3771
Verpackung ohne Kunststoff	Ja
Verpackung mit Recycling-Karton	Nein
Rücknahme	No
