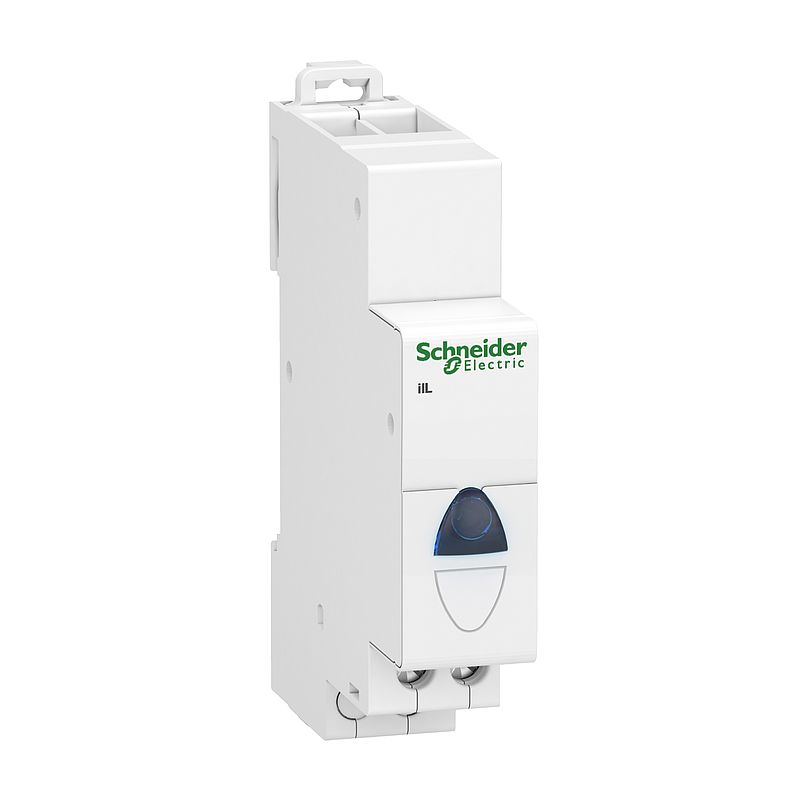

Leuchtmelder iIL, LED, blau, 110-230V AC

A9E18323

Materialpreisgruppe : D3

30,50 €

EAN Code: 3606480088353

Jetzt kaufen

Hauptdokumente

Produktdatenblatt	Download
Declaration of Conformity (Sustainability)	Download
Catalog	Download
Certificate	Download
CAD	Download
Declaration of conformity	Download

Hauptmerkmale
range of product	Acti9
Produktname	Acti 9 iIL
Produkt- oder Komponententyp	Modularer Leuchtmelder
Kurzbezeichnung des Geräts	iIL
[UH,nom] Bemessungs-Betriebsspannung	110 - 230 V AC bei 50/60 Hz 110 - 130 V DC
Zusatzmerkmale
indicator light	1 LED blau, Lebensdauer 100000 h mit konstanter Beleuchtungsleistung (Verbrauch 0,3 W)
Montagemodus	Fest
Montagehalterung	Symmetrische DIN-Schiene
Kompatibilität von Kammschienen und Verteilerblöcken	Oben: ProDis
9-mm-Raster	2
Höhe	82 mm
Breite	18 mm
Tiefe	69,5 mm
Farbe	Weiß (RAL 9003)
Zusatzanschlussklemme	Tunnelanschluss 1 Kabel fest 0,5 mm² Tunnelanschluss 2 Kabel fest 2,5 mm² Tunnelanschluss 1 Kabel flexibel 0,5 mm² Tunnelanschluss 2 Kabel flexibel 2,5 mm² Tunnelanschluss 2 Kabel flexibel mit Aderendhülse 2,5 mm²
Drahtabisolierungslänge	9 mm
[M] Anzugsdrehmoment	1 Nm
Montage
Normen	IEC 60947-5-1
Schutzart (IP)	IP2 IPxx B
Verschmutzungsgrad	3
Tropentauglichkeit	2
Relative Luftfeuchtigkeit	95 % bei 55 °C
Umgebungstemperatur bei Betrieb	-35…70 °C
Umgebungstemperatur bei Lagerung	-40…80 °C
Verpackungseinheiten
VPE 1 Art	PCE
VPE 1 Menge	1
VPE 1 Gewicht	38,000 g
VPE 1 Höhe	6,800 cm
VPE 1 Breite	2,000 cm
VPE 1 Länge	9,000 cm
VPE 2 Art	BB1
VPE 2 Menge	12
VPE 2 Gewicht	516,000 g
VPE 2 Höhe	10,000 cm
VPE 2 Breite	8,000 cm
VPE 2 Länge	23,000 cm
VPE 3 Art	S03
VPE 3 Menge	108
VPE 3 Gewicht	5,145 kg
VPE 3 Höhe	30,000 cm
VPE 3 Breite	30,000 cm
VPE 3 Länge	40,000 cm
Vertragliche Gewährleistung
Gewährleistung	18 months

Environmental data

EU-RoHS-Richtlinie	Konform EU-RoHS-Deklaration
Quecksilberfrei	Ja
WEEE	Das Symbol der durchgestrichenen Mülltonne weist darauf hin, dass Elektro- bzw. Elektronik(alt)geräte nicht im Hausmüll entsorgt werden dürfen, sondern vom Besitzer einer getrennten Sammlung für Elektro- und Elektronikaltgeräte zugeführt werden müssen.
Kreislaufwirtschaftsprofil	Keine besonderen Recycling-Verfahren erforderlich
SCIP-Nummer	6763a476-30bc-4d05-a4bb-93f8d65c3771
Giftiges Schwermetall frei	Ja
Verpackung ohne Kunststoff	Ja
Verpackung mit Recycling-Karton	Nein
Rücknahme	No

8 Dokumente

Installationsgeräte 15/04/25 · Catalog	36,5 MB	Download
A9E18323 REACh-Erklärung 03/04/25 · Declaration of Conformity (Sustainability)	0,2 MB	Download
A9E18323 EU-RoHS-Erklärung 03/04/25 · Declaration of Conformity (Sustainability)	0,2 MB	Download
DoC_UK_FD20070601_Acti9 ilL 15/03/25 · Declaration of conformity	0,4 MB	Download
DoC_EU_FD20070601A_Acti9 ilL 15/03/25 · Declaration of conformity	0,4 MB	Download
Certificate for Acti9 iIL 15/03/25 · Certificate	1,3 MB	Download
Acti9 iIL single indicator light - 3D CAD 15/03/25 · CAD	0,6 MB	Download
IMQ certificate 15/03/25 · Certificate	0,2 MB	Download
