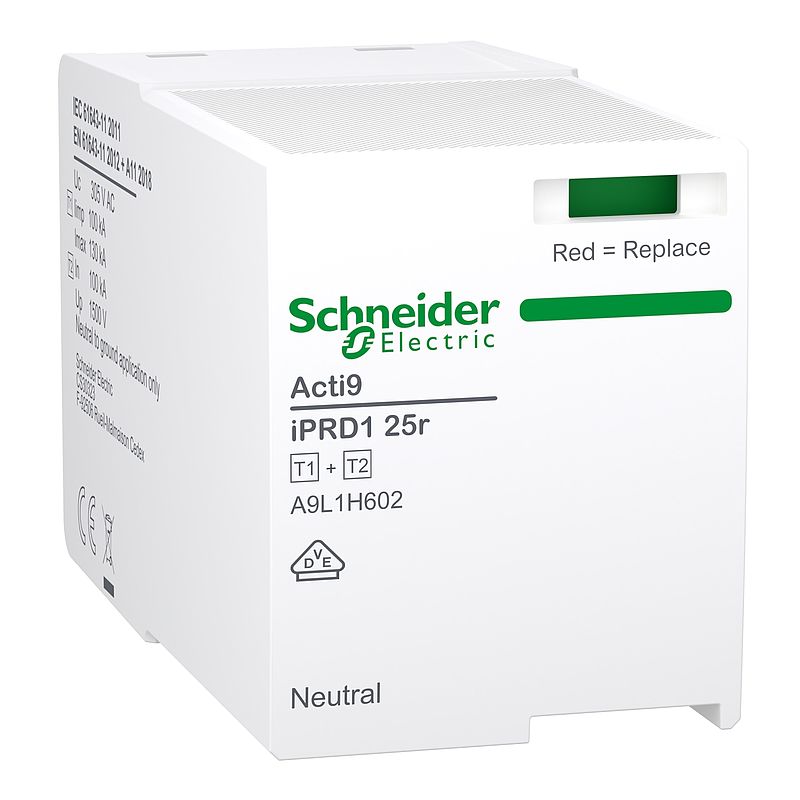

Ersatzschutzmodul für Kombiableiter iPRD1 25r 3P+N, Typ 1+2, N-PE Modul
A9L1H602
Materialpreisgruppe
: D6
Hauptdokumente
 Produktdatenblatt |
Download |
|
Instruction sheet
|
Download |
|
Promotional video
|
Video anzeigen |
|
Brochure
|
Download |
|
CAD
|
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
Dieses Produkt ist kompatibel mit
Überspannungsschutz-Artikel: Kompatible Produkte
Überspannungsschutz-Artikel (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produktbereich | Acti9 |
| Produkt- oder Komponententyp | Kartusche |
| Kurzbezeichnung des Geräts | iPRD1 25r |
| Kompatible Produktfamilie | Acti9 iPRD1 25r |
| Typ des Überspannungsableiters | Elektrisches Verteilungsnetzwerk |
| Normen | IEC 61643-11:2011 EN 61643-11:2012 EN 61643-11:2018/A11 |
| Produktzertifizierungen | CE |
| Konformitätskennzeichen | VDE | Zusatzmerkmale |
| Typ der Überspannungsableiter-Klasse | Typ 1 + 2 |
| Technologie des Überspannungsableiters | GDT (Gasableiter) |
| Produktbestimmung | Überspannungsschutzgerät iPRD1 25r 3P + N |
| Erdungssystem | TT TN-S |
| [Ue] Bemessungs-Betriebsspannung | 240 V AC 50/60 Hz |
| [In] Nennableitstoßstrom | Gleichtakt: 100 kA (N/PE) |
| [Imax] Max. Ableitstoßstrom | Gleichtakt: 130 kA N/PE |
| [Iimp] Blitzstoßstrom | Gleichtakt: 100 kA N/PE 50 A.s |
| [Uc] höchste Dauerspannung | Gleichtakt: 305 V N/PE |
| [Up] Schutzpegel | Gleichtakt <1,5 kV N/PE |
| [Ut] Zeitweilige Überspannung TOV | 1200 V N/PE 200 ms Festigkeit |
| [Ifi] Folgestrom | 100 A |
| Lokale Signalisierung | Betriebszustand: Kennbit (grün) Fehleranzeige: Kennbit (rot) |
| Montagemodus | Steckbar |
| Montagehalterung | In das SPD-Modul |
| 9-mm-Raster | 4 |
| Höhe | 45 mm |
| Breite | 36 mm |
| Tiefe | 73,5 mm |
| Produktgewicht | 95 g |
| Farbe | Weiß (RAL 9003) |
| Material | Thermoplastisch |
| [tA] Antwortzeit | < 100 ns | Montage |
| Schutzart (IP) | IP20 |
| Relative Luftfeuchtigkeit | 5…95 % |
| Betriebshöhe | 0 - 4000 m |
| Umgebungstemperatur bei Lagerung | -40…85 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 10,5 cm |
| VPE 1 Breite | 5,8 cm |
| VPE 1 Länge | 4,8 cm |
| Verpackungsgewicht (Lbs) | 103 g |
| VPE 2 Art | S02 |
| VPE 2 Menge | 16 |
| VPE 2 Höhe | 15 cm |
| VPE 2 Breite | 30 cm |
| VPE 2 Länge | 40 cm |
| VPE 2 Gewicht | 316,648 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Nachhaltigkeit
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
| Frei von giftigen Schwermetallen | Ja |
|
Quecksilberfrei
|
Ja |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Nein |
| SCIP-Nummer | A9614fa2-07f8-47d1-a2fe-e27b32003d8d |
| Rücknahme | Nein |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| Sustainable packaging | Nein |
| WEEE Label | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
8 Dokumente
| Flyer: Schutz vor Überspannungsschäden
15/06/25 · Brochure |
0,9 MB | Download |
| A9L1H602 REACh-Erklärung
06/04/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| A9L1H602 EU-RoHS-Erklärung
06/04/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| Acti9 & Resi9 new SPD - Digital brochure 15/03/25 · Brochure | 5,3 MB | Download |
| Teaser video of Acti9 & Resi9 new SPD 15/03/25 · Promotional video | 0,8 MB | Video anzeigen |
| Acti9 & Resi9 new SPD - Leaflet 15/03/25 · Brochure | 5,3 MB | Download |
| Gebrauchsanleitung - Acti9 iPRD1 25r Surge Protective Device (SPD) - Typ 1 und Typ 2 15/03/25 · Instruction sheet | 3,2 MB | Download |
| Cartridge, Acti9 iPRD1 25r Plug Optimum 3PN N-PE - 3D CAD 15/02/25 · CAD | 0,3 MB | Download |
