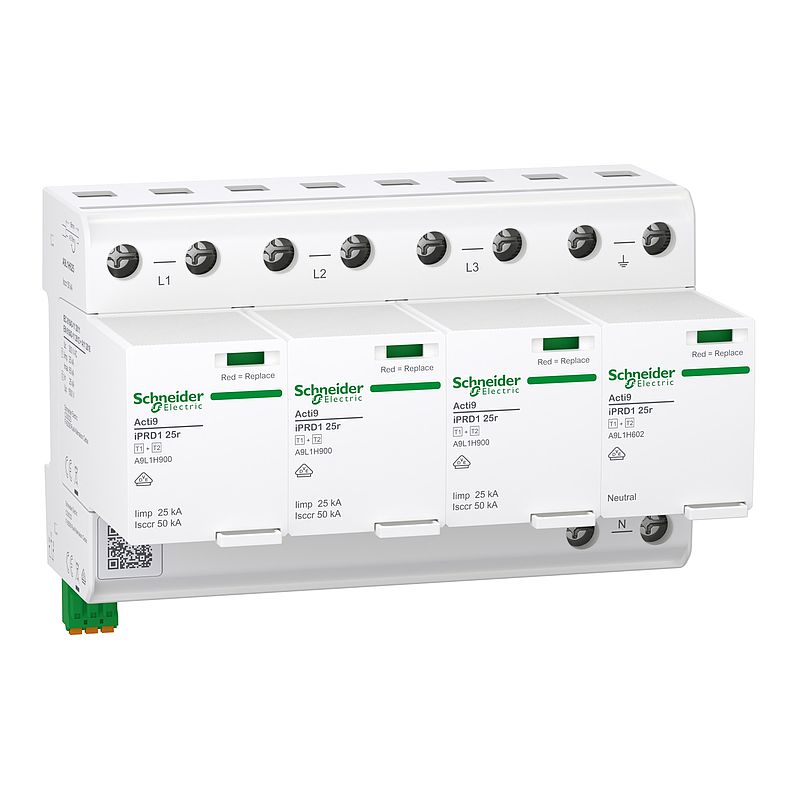

Kombiableiter, Acti9 iPRD1 25r, Typ 1+2, Schutzmodule steckbar, 3P+N, Iimp 25kA, FM-Kontakt
A9L1H625
Materialpreisgruppe
: D6
1.192,07 €
EAN Code: 3606486808542
Hauptdokumente
 Produktdatenblatt |
Download |
|
Instruction sheet
|
Download |
|
Environmental Disclosure
|
Download |
|
Promotional video
|
Video anzeigen |
|
Brochure
|
Download |
|
Declaration of conformity
|
Download |
|
Certificate
|
Download |
|
CAD
|
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | IPRD1 |
| Produktbereich | Acti9 |
| Produktname | Acti9 iPRD1 |
| Produkt- oder Komponententyp | Überspannungsableiter mit steckbarem Modul |
| Kurzbezeichnung des Geräts | iPRD1 25r |
| Geräteanwendung | Verteilung |
| Normen | IEC 61643-11:2011 EN 61643-11:2012 EN 61643-11:2018/A11 |
| Produktzertifizierungen | CE |
| Konformitätskennzeichen | VDE |
| Beschreibung der Pole | 3P + N |
| Fernmeldekontakt | Mit |
| Typ des Überspannungsableiters | Elektrisches Verteilungsnetzwerk |
| Erdungssystem | TT TN-S |
Zusatzmerkmale |
| Typ der Überspannungsableiter-Klasse | Typ 1 + 2 |
| Technologie des Überspannungsableiters | MOV + GDT |
| [Ue] Bemessungs-Betriebsspannung | 230/400 V AC bei 50/60 Hz |
| [In] Nennableitstoßstrom | Differentialbetrieb: 25 kA (L/N) Gleichtakt: 100 kA (N/PE) |
| [Imax] max. Ableitstoßstrom | Differentialbetrieb: 65 kA L/N Gleichtakt: 130 kA N/PE |
| [Iimp] Blitzstoßstrom | Differentialbetrieb: 25 kA L/N 12,5 A.s Gleichtakt: 100 kA N/PE 50 A.s |
| [Uc] höchste Dauerspannung | Differentialbetrieb: 300 V L/N Gleichtakt: 305 V N/PE |
| [Up] Schutzpegel | Differentialbetrieb <1,5 kV L/N Gleichtakt <1,5 kV N/PE |
| [Ut] Zeitweilige Überspannung TOV | 442 V L/N 120 min Festigkeit 1200 V N/PE 200 ms Festigkeit |
| [Ifi] Folgestrom | 100 A N/PE |
| [Isccr] Kurzschlussfestigkeit | 50 kA |
| Max. netzseitiger Überstromschutz | Schmelztrennschalter gG 315 A |
| Lokale Signalisierung | Betriebszustand: Kennbit (grün) Fehleranzeige: Kennbit (rot) |
| Signalkreisspannung | 1 A/250 V AC 1 A/125 V AC 0,5 A/48 V DC 0,5 A/24 V DC 0,5 A/12 V DC |
| Montagemodus | Aufsteckbar (DIN-Schiene) |
| 9-mm-Raster | 16 |
| Höhe | 110,5 mm |
| Breite | 144 mm |
| Tiefe | 86 mm |
| Produktgewicht | 1,074 kg |
| Menge pro Satz | Satz à 1 Stück |
| Farbe | Weiß (RAL 9003) |
| Material | Thermoplastisch |
| [tA] Antwortzeit | < 100 ns L/N < 100 ns N/PE |
| Kabel-Querschnitt | 0,25…1,5 mm² starr Kabel für Fernsteuerung 6…35 mm² robust verdrillt Kabel für Leistungsanschlüsse 6…25 mm² flexibel Kabel für Leistungsanschlüsse 16…35 mm² robust verdrillt Kabel für Erdungsklemme 16…25 mm² flexibel Kabel für Erdungsklemme |
| Drahtabisolierungslänge | Fernsteuerung: 10 mm Leistungsanschlüsse: 18 mm Erdungsklemme: 18 mm |
| [M] Anzugsdrehmoment | Stromkreis: 4,5 Nm |
| Impulsstrom | 25 kA |
| Mögliches Einsatzland | Deutschland | Montage |
| Schutzart (IP) | IP20 mit eingesetztenSchutzmodulen und eingebaut/verdrahtet |
| Schutzart (IK) | IK05 |
| Relative Luftfeuchtigkeit | 5…95 % |
| Betriebshöhe | 0 - 4000 m |
| Umgebungstemperatur bei Betrieb | -40…85 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 13,3 cm |
| VPE 1 Breite | 12,6 cm |
| VPE 1 Länge | 17 cm |
| Verpackungsgewicht (Lbs) | 1,228 kg |
| VPE 2 Art | S03 |
| VPE 2 Menge | 8 |
| VPE 2 Höhe | 30 cm |
| VPE 2 Breite | 30 cm |
| VPE 2 Länge | 40 cm |
| VPE 2 Gewicht | 10,265 kg |
| VPE 3 Art | P12 |
| VPE 3 Menge | 128 |
| VPE 3 Höhe | 75,000 cm |
| VPE 3 Breite | 80 cm |
| VPE 3 Länge | 120 cm |
| VPE 3 Gewicht | 176,24 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Nachhaltigkeit
|
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| Frei von giftigen Schwermetallen | Ja |
|
Quecksilberfrei
|
Ja |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Nein |
| SCIP-Nummer | A9614fa2-07f8-47d1-a2fe-e27b32003d8d |
| Rücknahme | Nein |
| Sustainable packaging | Nein |
| WEEE Label | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
